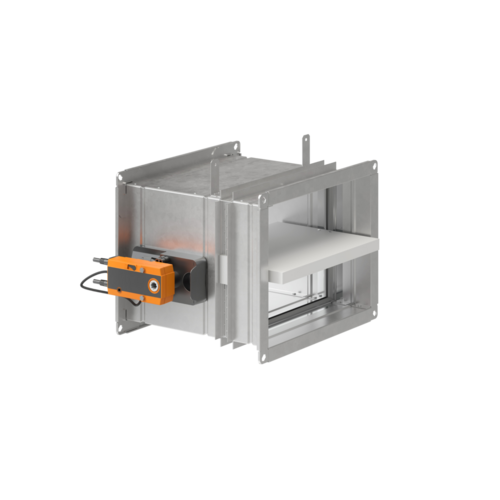

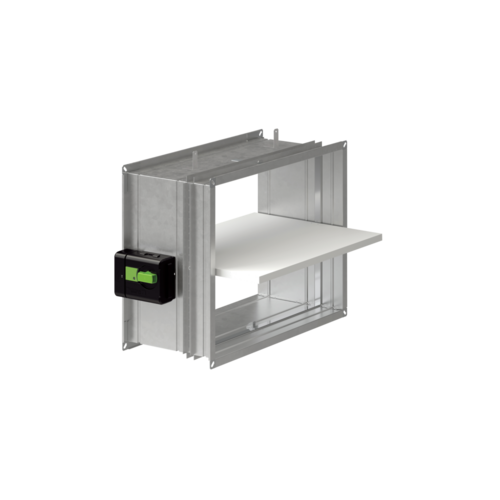

ISONE®2 Europa rechthoekig
Brandklep
ISONE®2 Europa rechthoekig
Brandklep
De ISONE® 2.1-kleppen zijn gemakkelijk te kiezen: slechts één model voor alle scheidingswanden en brandweerstanden.
ISONE®2 Europa rechthoekig
> Brandkleppen voor utiliteitsgebouwen (openbare gebouwen, torengebouwen)
> Ze herstellen de brandweerstand van scheidingswanden waardoorheen een ventilatiekanaal loopt.
> Uitgerust met een thermische zekering met een standaard uitschakeltemperatuur van 70 °C
> Aanstuurbaar door middel van een elektromagnetische spoel van 24/48 VDC, 24 VDC of 48 VDC met onderbreking
> Terugstelmotor van 24/48 V
> Brandweerstand tot 120 minuten voor alle gebruikelijke scheidingswanden
> Ze herstellen de brandweerstand van scheidingswanden waardoorheen een ventilatiekanaal loopt.
> Uitgerust met een thermische zekering met een standaard uitschakeltemperatuur van 70 °C
> Aanstuurbaar door middel van een elektromagnetische spoel van 24/48 VDC, 24 VDC of 48 VDC met onderbreking
> Terugstelmotor van 24/48 V
> Brandweerstand tot 120 minuten voor alle gebruikelijke scheidingswanden
De pluspunten van de producten
- Slechts één klepmodel voor alle scheidingswanden: gemakkelijk te kiezen
- Ergonomische handgreep voor snelle terugstelling: 2 seconden zijn voldoende
- Optionele roestvrijstalen as voor ruwe omgevingen
- Optionele afstandsbedieningskast, 0,7 m of 3 m
- Toepassing ALDES SecurONE om klepgegevens te verzamelen en te delen
- Uniek mechanisme, van de eenvoudigste tot de meest uitgeruste klep: gemakkelijk te kiezen, te installeren en te onderhouden
- Easynstall-kit voor een gemakkelijke installatie in een lichte scheidingswand
- Aansluittechniek BELIMO 24 V compatibel met MODBUS-modules
- Nieuwe universele klep
- Kast ergonomisch mechanisme: handgreep voor snelle terugstelling, grote elektrische aansluitdoos.
- Software Conceptor Ventilatie: gegarandeerde resultaten dankzij drukverliesberekeningen voor het hele luchtverdelingsnet.
- De klep staat open in de wachtpositie.
- De klep gaat open in opdracht van CMSI of de thermische afsluiter en gaat daarmee naar de veiligheidspositie (gesloten).
- De klep kan op afstand worden teruggesteld dankzij de motorinstallatie.
- Gecertificeerd en conform NF S 61937-5 en NF537
- Voorzien van de CE-markering volgens EN 15650: 1812-CPR-1837
- Standaard dichtheidsklasse C volgens EN 1751
- EI 120 S -500Pa op muren en platen van beton, cellenbeton, gipsplaat van type F, montage uit het midden PROMAT / Geostaff
- EXAP EN 15882-2:2015: regels X.45 en X.46
- Assortiment van 200 x 100 mm tot 1500 x 500 / 1000² mm
- Gecertificeerd voor 300 cycli voor automatisch bediende kleppen, 10 000 cycli voor op afstand bediende kleppen
- 100% evolutief mechanisme
- Eén klep die op alle muren kan worden bevestigd
- Montage op een lichte scheidingswand met een achteraf te monteren draagbalk
- Terugstelhandgreep die de positie van de klep aangeeft
- Grote elektrische aansluitdoos
- Optionele roestvrijstalen as voor veeleisende omgevingen
- Easynstall-kit voor een gemakkelijke installatie in een lichte scheidingswand
- Optionele afstandsbedieningskast
- Kleine drukverliezen
- Montage zonder vastzetting op een lichte scheidingswand, zelfs met een achteraf te monteren draagbalk
-
Inbouwmontage op:
- Muur/plaat van beton en cellenbeton
- Muur van gipsblokken
- Gipsplaten van type A (1 u) en type F (2 u)
- Decentrale montage op PROMAT / GEOSTAF
- Plaatsing op lichte scheidingswanden met installatiebeugels
- Easynstall-kit voor een gemakkelijkere montage van rechthoekige kleppen in lichte scheidingswanden van type A (60 minuten)
- Adapter voor aansluiting op langwerpige luchtverdelingsnetten
- EXAP EN 15882-2:2015, regels X.45 en X.46: uitgebreide uitsparingsmaten
- Respecteer de brandklasserapporten tijdens de installatie
| Referenties | Doorsnede van vrije luchtstroom (dm�) |
|---|---|
| 11043456 - ISONE®2.1 Europa RECHTH PM | 0,9 (Min) - 43 (Max) |
| 11043457 - ISONE®2.1 Europa RECHTH GM | 10,3 (Min) - 90,8 (Max) |
| 11043458 - ISONE®2.1 Europa RECHTH PM-M | 0,9 (Min) - 43 (Max) |
| 11043459 - ISONE®2.1 Europa RECHTH GM-M | 10,3 (Min) - 90,8 (Max) |
- ISONE®2.1 PM: 200 x 100 tot 800 x 600 / 1000²
- ISONE®2.1 GM: > 800 x 600 tot 1500 x 500 / 1000²
| Referenties | E (mm) | F (mm) | G (mm) | ZA (mm) | ZB (mm) | Lmin x Hmin (mm) | Lmax x Hmax (mm) |
|---|---|---|---|---|---|---|---|
| 11043456 - ISONE®2.1 Europa RECHTH PM | 25 |
169 |
71 |
Y/2 -122 |
200 x 100 |
800 x 600 |
|
| 11043457 - ISONE®2.1 Europa RECHTH GM | 50 |
242 |
99 |
Y/2 -122 |
Y/2 -292 |
1500 x 500 / 1000 x 1000 |
|
| 11043458 - ISONE®2.1 Europa RECHTH PM-M | 25 |
100 |
200 |
Y/2 -122 |
200 x 100 |
800 x 600 |
|
| 11043459 - ISONE®2.1 Europa RECHTH GM-M | 50 |
250 |
150 |
Y/2 -122 |
Y/2 -292 |
1500 x 500 / 1000 x 1000 |
- Verslagnummer CE : 1812-CPR-1837
- 1: montage op betonnen muur EI120
- 2: montage op betonnen plaat EI120
- 3: montage op een lichte scheidingswand EI120 met extra hakken
- 4: montage op gipsblokken EI120 met extra hakken
- 5: montage op een lichte scheidingswand EI60 met easyntall-kit
