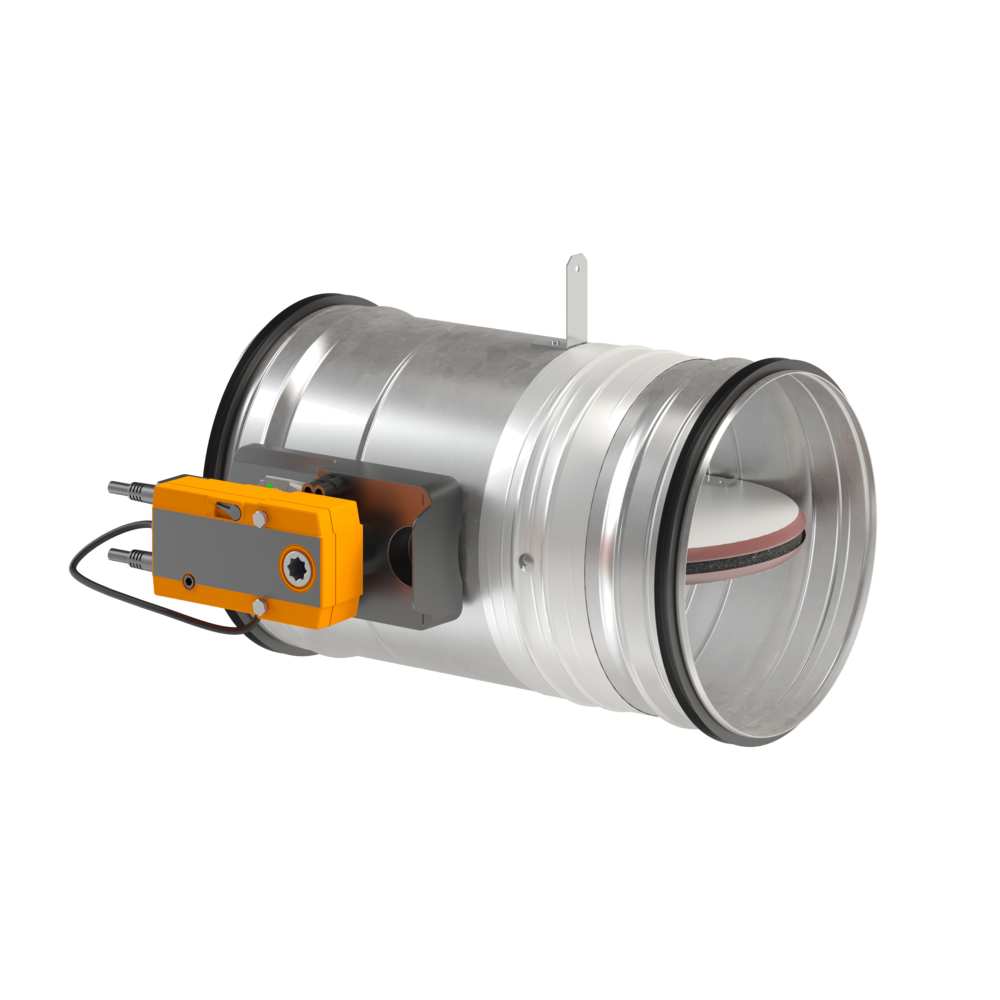

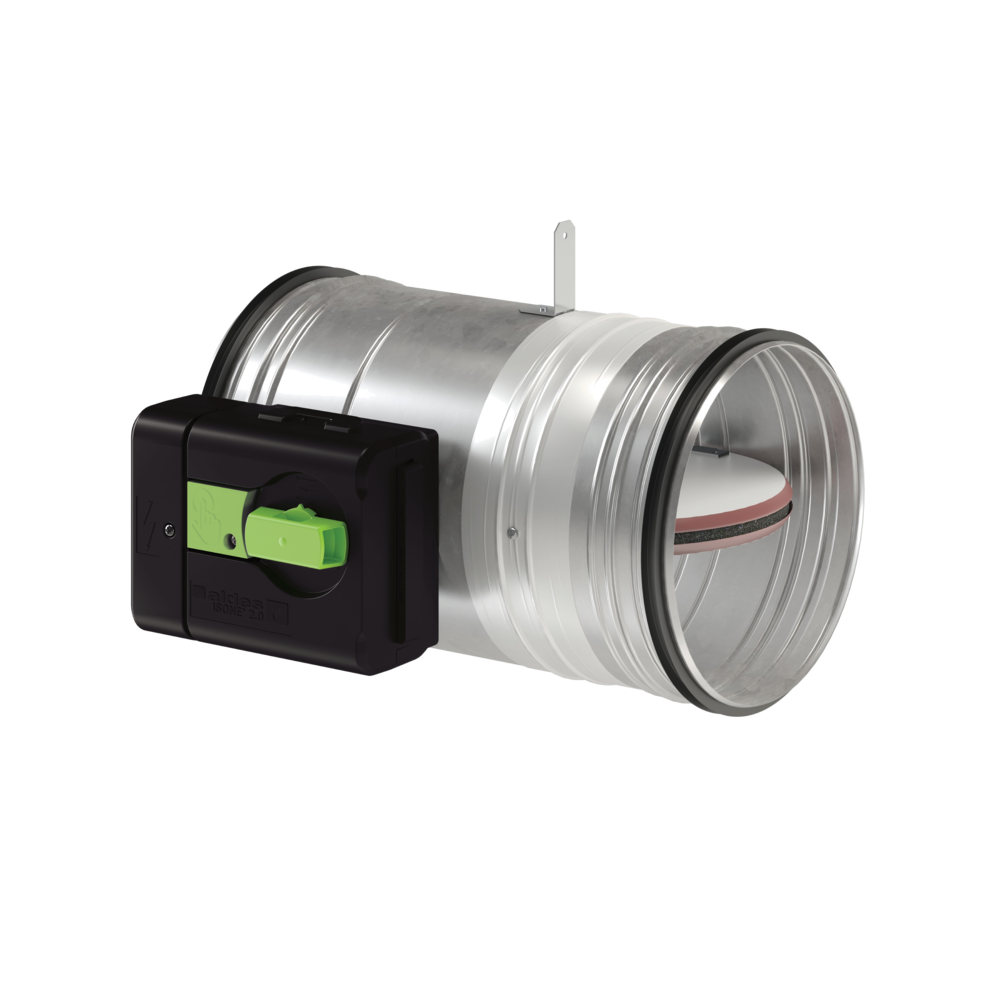

ISONE®2 Europa rond
Brandklep
ISONE®2 Europa rond
Brandklep
De ISONE 2-kleppen zijn gemakkelijk te kiezen: slechts één model voor alle scheidingswanden en brandweerstanden.
ISONE®2 Europa rond
> Brandkleppen voor utiliteitsgebouwen (openbare gebouwen, torengebouwen)
> Ze herstellen de brandweerstand van scheidingswanden waardoorheen een ventilatiekanaal loopt.
> Uitgerust met een thermische zekering met een standaard uitschakeltemperatuur van 70 °C
> Aanstuurbaar door middel van een elektromagnetische spoel van 24/48 VDC, 24 VDC of 48 VDC met onderbreking
> Terugstelmotor van 24/48 V
> Brandweerstand tot 120 minuten voor alle gebruikelijke scheidingswanden
> Ze herstellen de brandweerstand van scheidingswanden waardoorheen een ventilatiekanaal loopt.
> Uitgerust met een thermische zekering met een standaard uitschakeltemperatuur van 70 °C
> Aanstuurbaar door middel van een elektromagnetische spoel van 24/48 VDC, 24 VDC of 48 VDC met onderbreking
> Terugstelmotor van 24/48 V
> Brandweerstand tot 120 minuten voor alle gebruikelijke scheidingswanden
De pluspunten van de producten
- Slechts één klepmodel voor alle scheidingswanden: gemakkelijk te kiezen
- Ergonomische handgreep voor snelle terugstelling: 2 seconden zijn voldoende
- Optionele roestvrijstalen as voor ruwe omgevingen
- Optionele afstandsbedieningskast, 0,7 m of 3 m
- Toepassing ALDES SecurONE om klepgegevens te verzamelen en te delen
- Uniek mechanisme, van de eenvoudigste tot de meest uitgeruste klep: gemakkelijk te kiezen, te installeren en te onderhouden
- Aansluittechniek BELIMO 24 V compatibel met MODBUS-modules
- Nieuwe universele klep
- Kast ergonomisch mechanisme: handgreep voor snelle terugstelling, grote elektrische aansluitdoos.
- Software Conceptor Ventilatie: gegarandeerde resultaten dankzij drukverliesberekeningen voor het hele luchtverdelingsnet.
- De klep staat open in de wachtpositie.
- De klep gaat open in opdracht van CMSI of de thermische afsluiter en gaat daarmee naar de veiligheidspositie (gesloten).
- De klep kan op afstand worden teruggesteld dankzij de motorinstallatie.
- Gecertificeerd en conform NF S 61937-5 en NF537
- Voorzien van de CE-markering volgens EN 15650: 1812-CPR-1837
- Standaard dichtheidsklasse C volgens EN 1751
- EI 120 S -500Pa op muren en platen van beton, cellenbeton, gipsplaat van type F, montage uit het midden PROMAT / Geostaff
- EXAP EN 15882-2:2015: regels X.45 en X.46
- Assortiment van D 100 mm tot D 630 mm
- Gecertificeerd voor 150 cycli voor automatisch bediende kleppen, 10 000 cycli voor op afstand bediende kleppen
- 100% evolutief mechanisme
- Eén klep die op alle muren kan worden bevestigd
- Montage op een lichte scheidingswand met een achteraf te monteren draagbalk
- Terugstelhandgreep die de positie van de klep aangeeft
- Grote elektrische aansluitdoos
- Optionele roestvrijstalen as voor veeleisende omgevingen
- Optionele afstandsbedieningskast
- Kleine drukverliezen
- Montage zonder vastzetting op een lichte scheidingswand, zelfs met een achteraf te monteren draagbalk
-
Inbouwmontage op:
- Muur/plaat van beton en cellenbeton
- Muur van gipsblokken
- Gipsplaten van type A (1 u) en type F (2 u)
- Decentrale montage op PROMAT / GEOSTAF
- Plaatsing op lichte scheidingswanden met installatiebeugels
- EXAP EN 15882-2:2015, regels X.45 en X.46: uitgebreide uitsparingsmaten
- Respecteer de brandklasserapporten tijdens de installatie
| Referenties | Doorsnede van vrije luchtstroom (dm�) |
|---|---|
| 11043026 - ISONE®2.1 Europa EIS Ø 100 mm | 0,51 |
| 11043028 - ISONE®2.1 Europa EIS Ø 125 mm | 0,89 |
| 11043029 - ISONE®2.1 Europa EIS Ø 160 mm | 1,57 |
| 11043036 - ISONE®2.1 Europa EIS Ø 200 mm | 2,59 |
| 11043037 - ISONE®2.1 Europa EIS Ø 250 mm | 4,22 |
| 11043092 - ISONE®2.1 Europa EIS Ø 315 mm | 6,93 |
| 11043093 - ISONE®2.1 Europa Ø 355 mm | 8,72 |
| 11043094 - ISONE®2.1 Europa Ø 400 mm | 11,24 |
| 11043095 - ISONE®2.1 Europa Ø 450 mm | 14,41 |
| 11043097 - ISONE®2.1 Europa Ø 500 mm | 17,97 |
| 11043098 - ISONE®2.1 Europa Ø 560 mm | 31,96 |
| 11043107 - ISONE®2.1 Europa Ø 630 mm | 38,75 |
| 11043145 - ISONE®2.1 Europa EIS Ø 100 mm M | 0,51 |
| 11043148 - ISONE®2.1 Europa EIS Ø 125 mm M | 0,89 |
| 11043149 - ISONE®2.1 Europa EIS Ø 160 mm M | 1,57 |
| 11043156 - ISONE®2.1 Europa EIS Ø 200 mm M | 2,59 |
| 11043157 - ISONE®2.1 Europa EIS Ø 250 mm M | 4,22 |
| 11043159 - ISONE®2.1 Europa EIS Ø 355 mm M | 6,93 |
| 11043158 - ISONE®2.1 Europa EIS Ø 315 mm M | 8,72 |
| 11043160 - ISONE®2.1 Europa Ø 400 mm M | 11,24 |
| 11043166 - ISONE®2.1 Europa Ø 450 mm M | 14,41 |
| 11043167 - ISONE®2.1 Europa Ø 500 mm M | 17,97 |
| 11043168 - ISONE®2.1 Europa Ø 560 mm M | 31,96 |
| 11043169 - ISONE®2.1 Europa Ø 630 mm M | 38,75 |
> ISONE®2.1 PM: D100 tot D500 > ISONE®2.1 GM: D560 tot D630
| Referenties | A (mm) | B (mm) | C (�) | D (�) | J (mm) | K (mm) | L (mm) | � (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 11043026 - ISONE®2.1 Europa EIS Ø 100 mm | 97 |
70 |
45 |
18 |
100 |
1,8 |
|||
| 11043028 - ISONE®2.1 Europa EIS Ø 125 mm | 97 |
70 |
32 |
8 |
125 |
2,2 |
|||
| 11043029 - ISONE®2.1 Europa EIS Ø 160 mm | 97 |
70 |
15 |
160 |
2,8 |
||||
| 11043036 - ISONE®2.1 Europa EIS Ø 200 mm | 97 |
70 |
200 |
3,5 |
|||||
| 11043037 - ISONE®2.1 Europa EIS Ø 250 mm | 97 |
70 |
250 |
3,7 |
|||||
| 11043092 - ISONE®2.1 Europa EIS Ø 315 mm | 127 |
40 |
315 |
5,6 |
|||||
| 11043093 - ISONE®2.1 Europa Ø 355 mm | 127 |
40 |
355 |
7,6 |
|||||
| 11043094 - ISONE®2.1 Europa Ø 400 mm | 127 |
40 |
400 |
8,4 |
|||||
| 11043095 - ISONE®2.1 Europa Ø 450 mm | 127 |
40 |
450 |
9,1 |
|||||
| 11043097 - ISONE®2.1 Europa Ø 500 mm | 127 |
40 |
500 |
10,3 |
|||||
| 11043098 - ISONE®2.1 Europa Ø 560 mm | 202 |
665 |
605 |
560 |
25,6 |
||||
| 11043107 - ISONE®2.1 Europa Ø 630 mm | 254 |
735 |
675 |
630 |
32,3 |
||||
| 11043145 - ISONE®2.1 Europa EIS Ø 100 mm M | 97 |
70 |
45 |
18 |
100 |
1,8 |
|||
| 11043148 - ISONE®2.1 Europa EIS Ø 125 mm M | 97 |
70 |
32 |
8 |
125 |
2,2 |
|||
| 11043149 - ISONE®2.1 Europa EIS Ø 160 mm M | 97 |
70 |
15 |
160 |
2,8 |
||||
| 11043156 - ISONE®2.1 Europa EIS Ø 200 mm M | 97 |
70 |
200 |
3,5 |
|||||
| 11043157 - ISONE®2.1 Europa EIS Ø 250 mm M | 97 |
70 |
250 |
3,7 |
|||||
| 11043159 - ISONE®2.1 Europa EIS Ø 355 mm M | 127 |
40 |
355 |
5,6 |
|||||
| 11043158 - ISONE®2.1 Europa EIS Ø 315 mm M | 127 |
40 |
315 |
7,6 |
|||||
| 11043160 - ISONE®2.1 Europa Ø 400 mm M | 127 |
40 |
400 |
8,4 |
|||||
| 11043166 - ISONE®2.1 Europa Ø 450 mm M | 127 |
40 |
450 |
9,1 |
|||||
| 11043167 - ISONE®2.1 Europa Ø 500 mm M | 127 |
40 |
500 |
10,3 |
|||||
| 11043168 - ISONE®2.1 Europa Ø 560 mm M | 202 |
665 |
605 |
560 |
25,6 |
||||
| 11043169 - ISONE®2.1 Europa Ø 630 mm M | 254 |
735 |
675 |
630 |
32,3 |
| Referenties | Drukverlies bij 2 m/s (Pa) | Drukverlies bij 4 m/s (Pa) | Drukverlies bij 6 m/s (Pa) | Drukverlies bij 8 m/s (Pa) | Drukverlies bij 10 m/s (Pa) | Drukverlies bij 12 m/s (Pa) |
|---|---|---|---|---|---|---|
| 11043026 - ISONE®2.1 Europa EIS Ø 100 mm | 3 |
10 |
22 |
39 |
61 |
87 |
| 11043028 - ISONE®2.1 Europa EIS Ø 125 mm | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043029 - ISONE®2.1 Europa EIS Ø 160 mm | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043036 - ISONE®2.1 Europa EIS Ø 200 mm | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043037 - ISONE®2.1 Europa EIS Ø 250 mm | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043092 - ISONE®2.1 Europa EIS Ø 315 mm | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043093 - ISONE®2.1 Europa Ø 355 mm | 1 |
4 |
7 |
12 |
18 |
25 |
| 11043094 - ISONE®2.1 Europa Ø 400 mm | 1 |
3 |
7 |
11 |
16 |
23 |
| 11043095 - ISONE®2.1 Europa Ø 450 mm | 1 |
3 |
6 |
9 |
14 |
19 |
| 11043097 - ISONE®2.1 Europa Ø 500 mm | 1 |
3 |
5 |
8 |
13 |
18 |
| 11043098 - ISONE®2.1 Europa Ø 560 mm | 1 |
2 |
5 |
9 |
14 |
21 |
| 11043107 - ISONE®2.1 Europa Ø 630 mm | 1 |
4 |
8 |
15 |
23 |
34 |
| 11043145 - ISONE®2.1 Europa EIS Ø 100 mm M | 3 |
10 |
22 |
39 |
61 |
87 |
| 11043148 - ISONE®2.1 Europa EIS Ø 125 mm M | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043149 - ISONE®2.1 Europa EIS Ø 160 mm M | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043156 - ISONE®2.1 Europa EIS Ø 200 mm M | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043157 - ISONE®2.1 Europa EIS Ø 250 mm M | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043159 - ISONE®2.1 Europa EIS Ø 355 mm M | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043158 - ISONE®2.1 Europa EIS Ø 315 mm M | 1 |
4 |
7 |
12 |
18 |
25 |
| 11043160 - ISONE®2.1 Europa Ø 400 mm M | 1 |
3 |
7 |
11 |
16 |
23 |
| 11043166 - ISONE®2.1 Europa Ø 450 mm M | 1 |
3 |
6 |
9 |
14 |
19 |
| 11043167 - ISONE®2.1 Europa Ø 500 mm M | 1 |
3 |
5 |
8 |
13 |
18 |
| 11043168 - ISONE®2.1 Europa Ø 560 mm M | 1 |
2 |
5 |
9 |
14 |
21 |
| 11043169 - ISONE®2.1 Europa Ø 630 mm M | 1 |
4 |
8 |
15 |
23 |
34 |
- Verslagnummer CE : 1812-CPR-1837

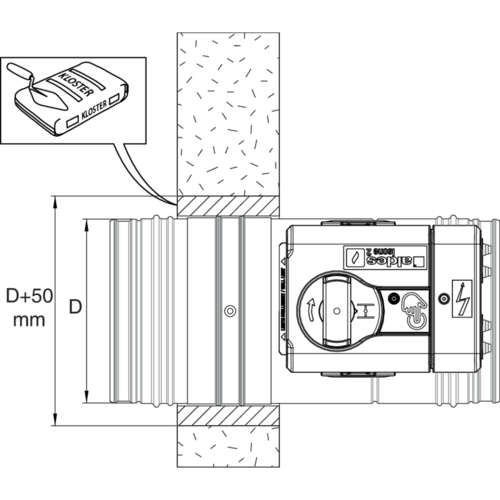

- 1: montage op betonnen muur EI120

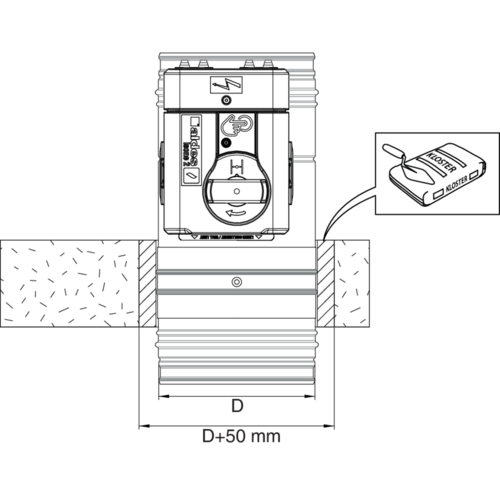

- 2: montage op betonnen plaat EI120
- 3: montage op een lichte scheidingswand EI120 met extra hakken
- 4: montage op gipsblokken EI120 met extra hakken
- 5: montage op een lichte scheidingswand EI60 met een achteraf te monteren draagbalk
