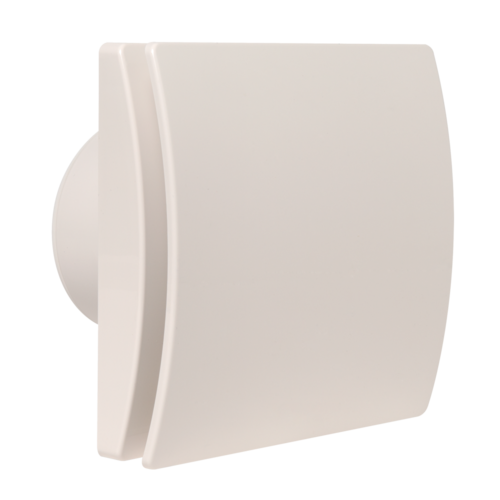

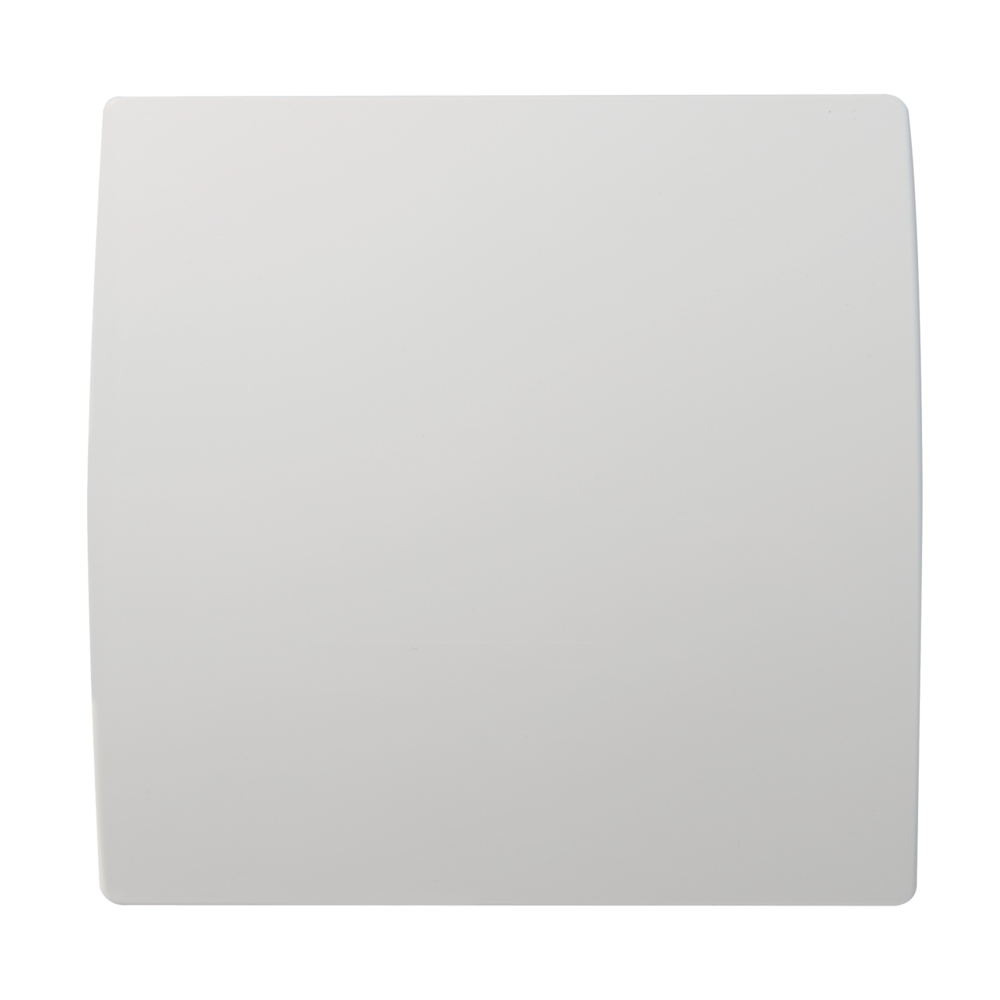

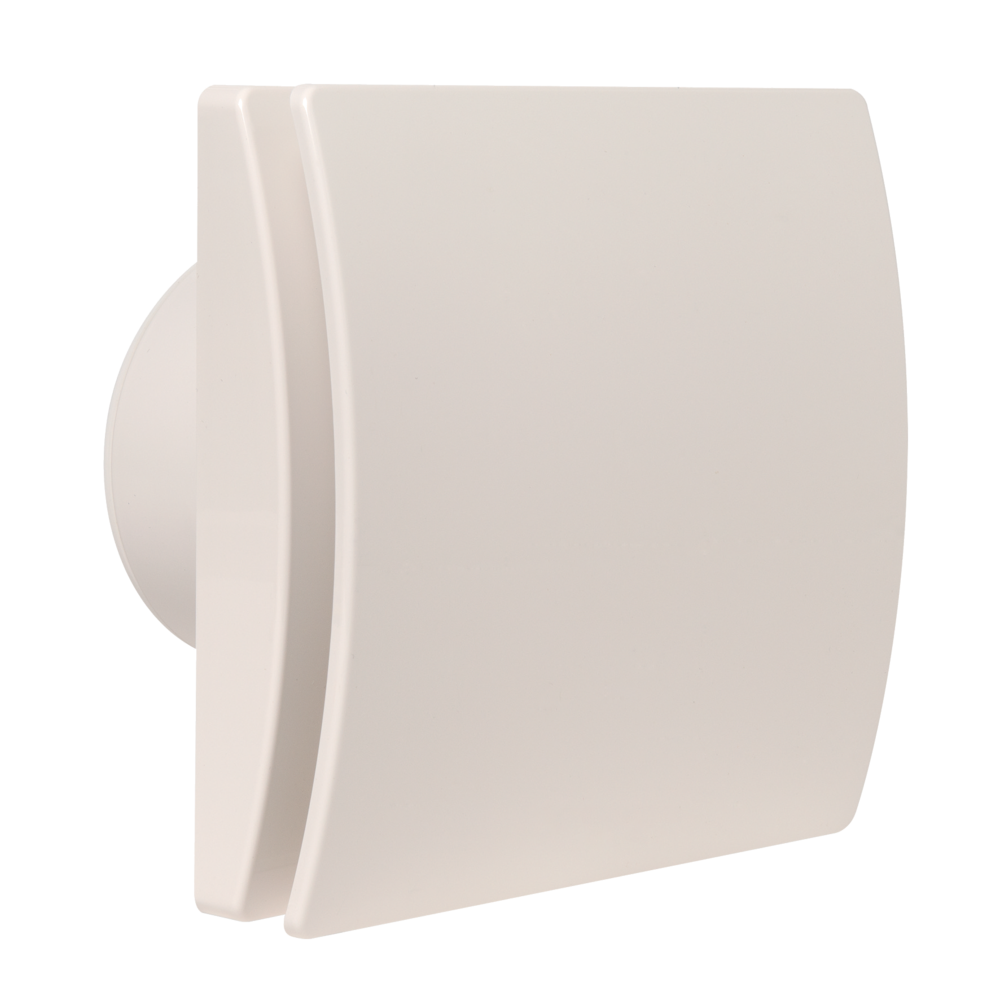

GRAPHIC Ventilator voor gerichte extractie

GRAPHIC

Ventilator voor gerichte extractie

De GRAPHIC-ventilatoren voor gerichte extractie zorgen voor een snelle ontwaseming. Ze hebben bovendien een modern design.

Ga naar de referenties

GRAPHIC

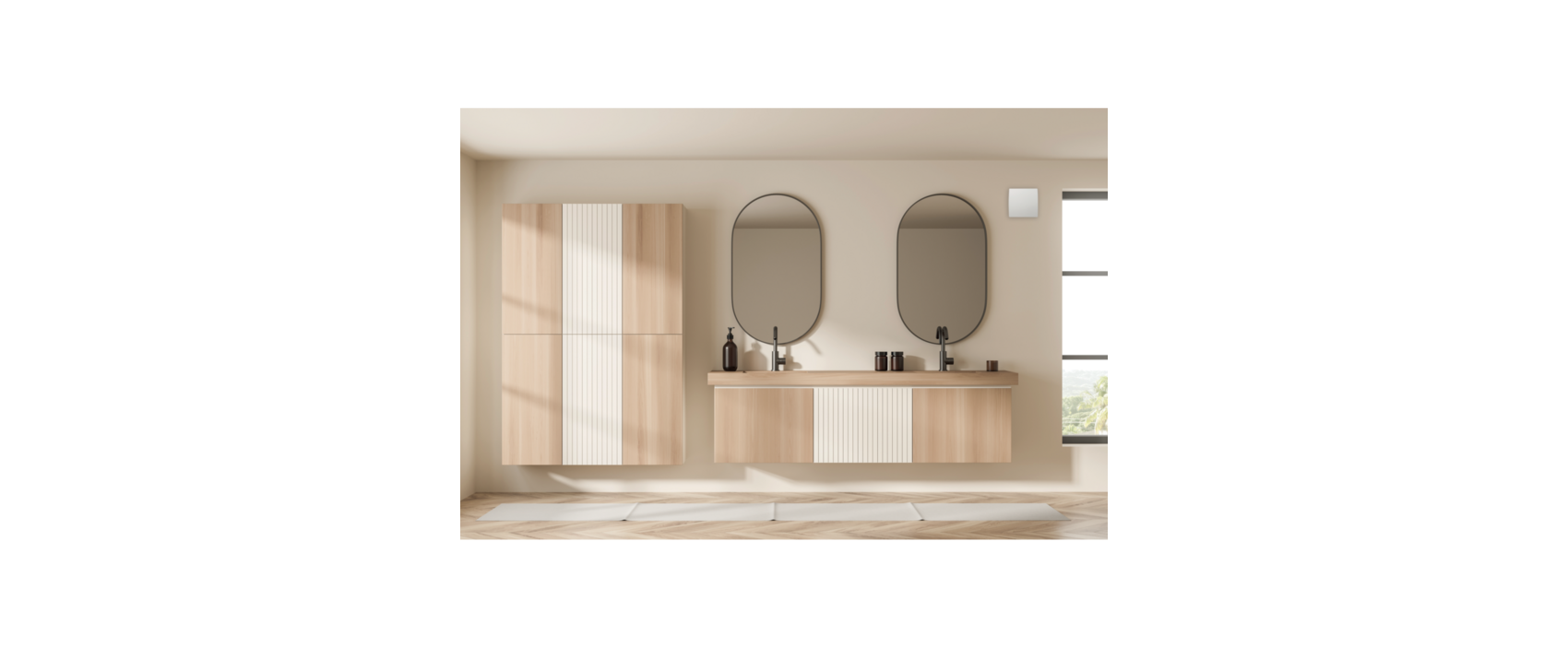

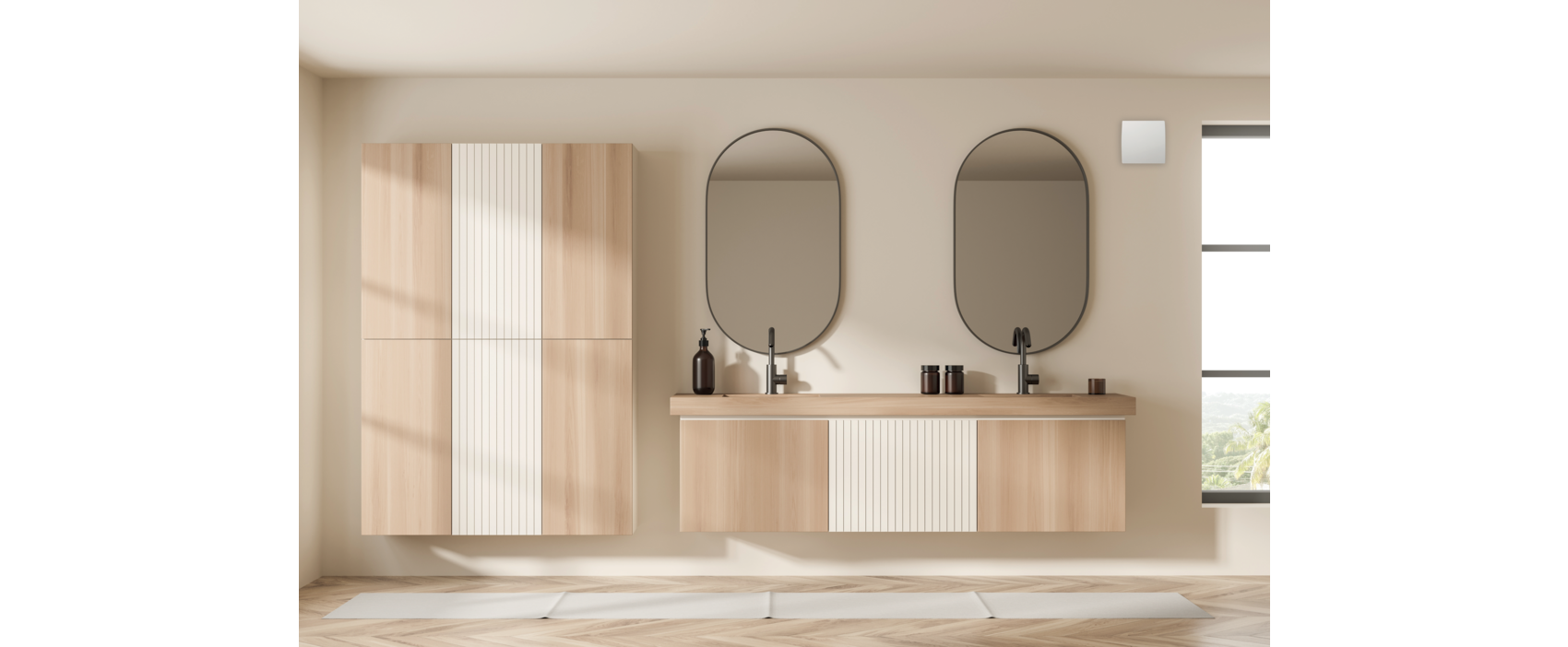

GRAPHIC is een assortiment ventilatoren voor gerichte extractie met een strak design, die nog meer debieten bieden. Deze verluchtingsapparaten ventileren een ruimte intermitterend: keuken, badkamer, toilet, wasruimte (naargelang van de gekozen diameter). Daarbij passen ze zich aan uw levensstijl aan en garanderen ze u optimaal comfort dankzij hun stille en energiezuinige werking.

De pluspunten van de producten

onze ventilator voor gerichte extractie met de meeste debieten,
stille werking: vanaf 26 dB(A),
strak design.
energiezuinig: vanaf 8 W,
meer debieten voor een snellere afvoer van vervuilde lucht.

Werkingsprincipe

De GRAPHIC-extractieventilatoren ventileren een ruimte gericht: keuken, badkamer, toilet of wasruimte (naargelang van de gekozen diameter).
Met 3 werkingsmodi:
- in- en uitschakeling met een schakelaar (uitvoering I),
- inschakeling met een schakelaar en getemporiseerde uitschakeling met verstelbare tijdschakelaar (uitvoering T)
- inschakeling aan de hand van een vochtigheidsdrempel en getemporiseerde uitschakeling met verstelbare tijdschakelaar (uitvoering H).

Hoofdkenmerken

2 diameters:
- Ø 100 mm voor ruimtes tot 7 m²: badkamer, WC, wasruimte,
- Ø 125 mm voor ruimtes van 7 tot 12 m²: keuken, grote badkamer, WC, wasruimte.
3 werkingsmodi:
- inschakeling en uitschakeling met schakelaar (versie I),
- inschakeling met schakelaar en vertraagde uitschakeling met instelbare tijdschakelaar (versie T).
- inschakeling door vochtigheidsdrempel en vertraagde uitschakeling met instelbare tijdschakelaar (versie H.).
energiezuinige motor met stille werking,
afneembare terugslagklep aan de achterzijde van het toestel,
ingebouwde thermische beveiliging,
materiaal:
- behuizing en stijlvol front in wit ABS van hoge kwaliteit
kartonnen verpakking

Technische kenmerken

handbediening (uitvoering I): inschakeling en uitschakeling via een (niet-meegeleverde) schakelaar,
getemporiseerde werking met verstelbare tijdschakelaar (uitvoering T):
- inschakeling via een schakelaar,
- getemporiseerde uitschakeling, instelbaar van 1 tot 25 minuten.
automatische werking op basis van vochtigheidsdetectie (uitvoering H):
- inschakeling van de modus ‘boost’ aan de hand van een tussen 50% en 95% instelbare vochtigheidsdrempel. Het starten gebeurt automatisch wanneer de omgevingsvochtigheidsgraad de vooraf ingestelde drempelwaarde overschrijdt,
- Getemporiseerde uitschakeling, instelbaar tussen 1 en 25 minuten. Nadat de vochtigheidsgraad opnieuw onder de inschakeldrempel is gedaald. De extractieventilator werkt gedurende de vooraf ingestelde tijd en gaat dan automatisch uit.

Installatie van product

bevestiging met 4 meegeleverde schroeven,
muur- of plafondmontage,
maximumlengte van afvoerkanaal: 2 m,
in-/uitschakeling van handmatige en getemporiseerde werking aan de hand van een schakelaar,
toevoer van verse lucht in de ruimte via een luchtrooster of spleet onder de deur.

Referenties	Dikte bij opbouwmontage (mm)	Werking	Aantal snelheden	Maximumtemperatuur van de afvoerlucht (�C)	Type motor
11022370 - GRAPHIC 100 I	46	Handmatige in- en uitschakeling met een schakelaar	1	50	AC
11022371 - GRAPHIC 100 T	46	Handmatige inschakeling met een schakelaar en getemporiseerde uitschakeling	1	50	AC
11022372 - GRAPHIC 100 H	46	Automatische inschakeling aan de hand van een vochtigheidsdrempel en getemporiseerde uitschakeling	1	50	AC
11022373 - GRAPHIC 125 I	48	Handmatige in- en uitschakeling met een schakelaar	1	50	AC
11022374 - GRAPHIC 125 T	48	Handmatige inschakeling met een schakelaar en getemporiseerde uitschakeling	1	50	AC
11022375 - GRAPHIC 125 H	48	Automatische inschakeling aan de hand van een vochtigheidsdrempel en getemporiseerde uitschakeling	1	50	AC

Referenties	A (mm)	B (mm)	C (mm)	D (mm)	� uitblaas (mm)	Gewicht (kg)
11022370 - GRAPHIC 100 I	164	70	46	116	99	0,6
11022371 - GRAPHIC 100 T	164	70	46	116	99	0,6
11022372 - GRAPHIC 100 H	164	70	46	116	99	0,6
11022373 - GRAPHIC 125 I	184	81	48	129	119	0,9
11022374 - GRAPHIC 125 T	184	81	48	129	119	0,9
11022375 - GRAPHIC 125 H	184	81	48	129	119	0,9

Referenties	Max. debiet (m�/u)
11022370 - GRAPHIC 100 I	83
11022371 - GRAPHIC 100 T	83
11022372 - GRAPHIC 100 H	83
11022373 - GRAPHIC 125 I	140
11022374 - GRAPHIC 125 T	140
11022375 - GRAPHIC 125 H	140

Referenties	Geluidsdruk op 3 m (dB(A))
11022370 - GRAPHIC 100 I	26
11022371 - GRAPHIC 100 T	26
11022372 - GRAPHIC 100 H	26
11022373 - GRAPHIC 125 I	34
11022374 - GRAPHIC 125 T	34
11022375 - GRAPHIC 125 H	34

Referenties	Max. vermogen bij piekdebiet (W)
11022370 - GRAPHIC 100 I	8
11022371 - GRAPHIC 100 T	8
11022372 - GRAPHIC 100 H	8
11022373 - GRAPHIC 125 I	14
11022374 - GRAPHIC 125 T	14
11022375 - GRAPHIC 125 H	14

Referenties	Spanning (V)	Frequentie (Hz)	Max. vermogen
11022370 - GRAPHIC 100 I	220/240	50 / 60	8
11022371 - GRAPHIC 100 T	220/240	50 / 60	8
11022372 - GRAPHIC 100 H	220/240	50 / 60	8
11022373 - GRAPHIC 125 I	220/240	50 / 60	14
11022374 - GRAPHIC 125 T	220/240	50 / 60	14
11022375 - GRAPHIC 125 H	220/240	50 / 60	14

ErP-tekst - Ventilatie : Conform ecodesignverordening 1253/2014 en uitgesloten van verordening over energie-etikettering 1254/2014 aangezien max. vermogen < 30 W.

Productreferenties en accessoires

GRAPHIC 100 I

11022370
GRAPHIC 100 T

11022371
GRAPHIC 100 H

11022372
GRAPHIC 125 I

11022373
GRAPHIC 125 T

11022374
GRAPHIC 125 H

11022375
