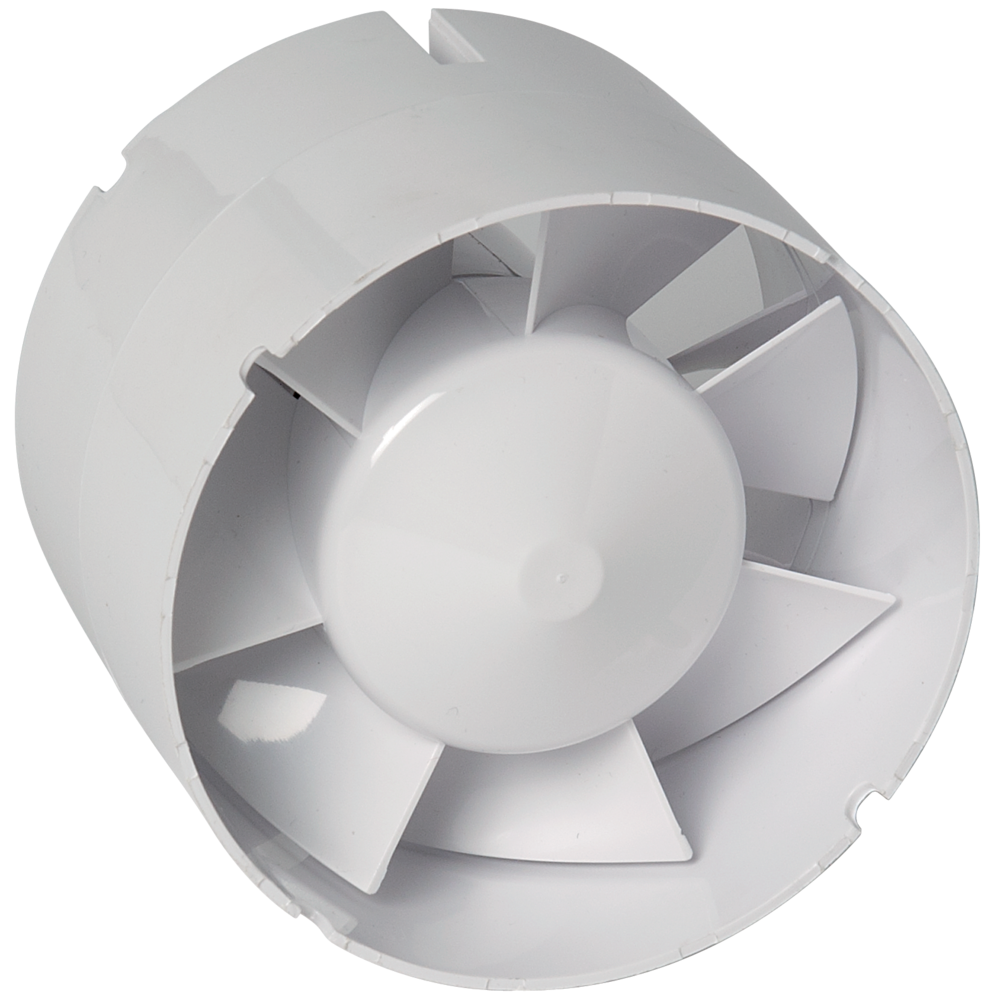

IN LINE
Kanaalventilator voor gerichte extractie
IN LINE
Kanaalventilator voor gerichte extractie
IN LINE is een toestel voor gerichte ventilatie dat door zijn plaatsing in een kanaal geluidarm en discreet is. Hij kan gebruikt worden voor extractie en inblaas.
IN LINE
IN LINE is een ventilator voor korte kanalen, die zowel voor extractie als inblaas geschikt is. Hij wordt gebruikt voor de gerichte ventilatie van badkamer, toilet, wasruimte of kelder.
De pluspunten van de producten
- onopvallend: geen extractieventilator in de ruimte,
- stille werking: vanaf 27 dB(A),
- afvoer of inblaas.
De kanaalventilator IN LINE-zorgt voor de gerichte ventilatie van een ruimte door een gedwongen en periodieke extractie of inblaas. Hij is geschikt voor montage in korte kanalen.
-
3 diameters:
- Ø 100 mm voor ruimten tot 7 m²,
- Ø 125 mm voor ruimten van 7 tot 12 m²,
- Ø 150 mm voor ruimten van meer dan 12 m².
- handbediening: onmiddellijke in- en uitschakeling met een schakelaar.
- heel energiezuinige motorinstallatie met stille werking,
- thermische beveiliging met zekering,
- Materiaal: ABS
- plaatsing in kanaal,
- maximumlengte van kanaal: 2 m,
- handbediening aan- en uitzetten met een schakelaar,
- aanvoer van verse lucht in de ruimte via een luchtrooster of een spleet onder de deur.
| Aantal snelheden | Type isolatiemateriaal | Type motor |
|---|---|---|
| 1 |
AC |

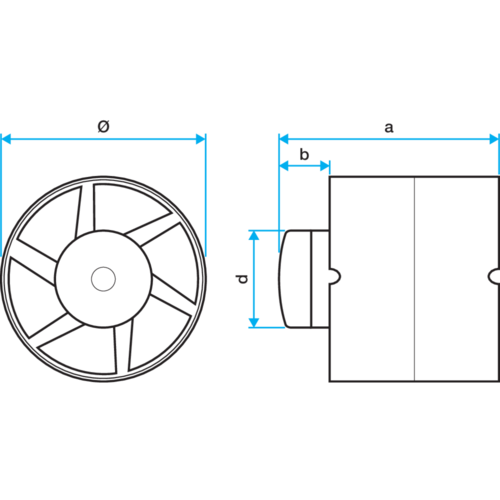

| Referenties | A (mm) | B (mm) | D (mm) | H (mm) | L (mm) | � (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| 11022326 - IN LINE 100 | 113 |
28 |
59 |
100 |
113 |
100 |
0,41 |
| 11022327 - IN LINE 125 | 118 |
28 |
59 |
125 |
118 |
125 |
0,43 |
| 11022328 - IN LINE 150 | 128 |
28 |
59 |
150 |
128 |
150 |
0,8 |
| Referenties | Max. debiet (m�/u) |
|---|---|
| 11022326 - IN LINE 100 | 75 |
| 11022327 - IN LINE 125 | 135 |
| 11022328 - IN LINE 150 | 250 |
| Referenties | Geluidsdruk op 3 m (dB(A)) |
|---|---|
| 11022326 - IN LINE 100 | 27 |
| 11022327 - IN LINE 125 | 32 |
| 11022328 - IN LINE 150 | 34 |
| Referenties | Spanning (V) | Frequentie (Hz) | Max. vermogen | Beschermingsgraad | Beveiligingskaliber (A) |
|---|---|---|---|---|---|
| 11022326 - IN LINE 100 | 230 |
50 |
5,6 |
2 |
|
| 11022327 - IN LINE 125 | 230 |
50 |
9,3 |
2 |
|
| 11022328 - IN LINE 150 | 230 |
50 |
20 |
2 |
