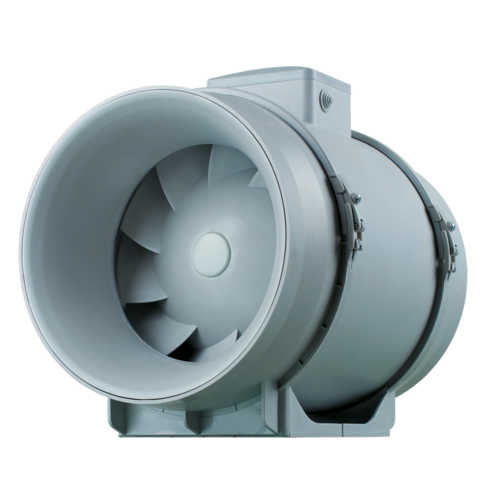

IN LINE XPro Kanaalventilator voor gerichte extractie

IN LINE XPro

Kanaalventilator voor gerichte extractie

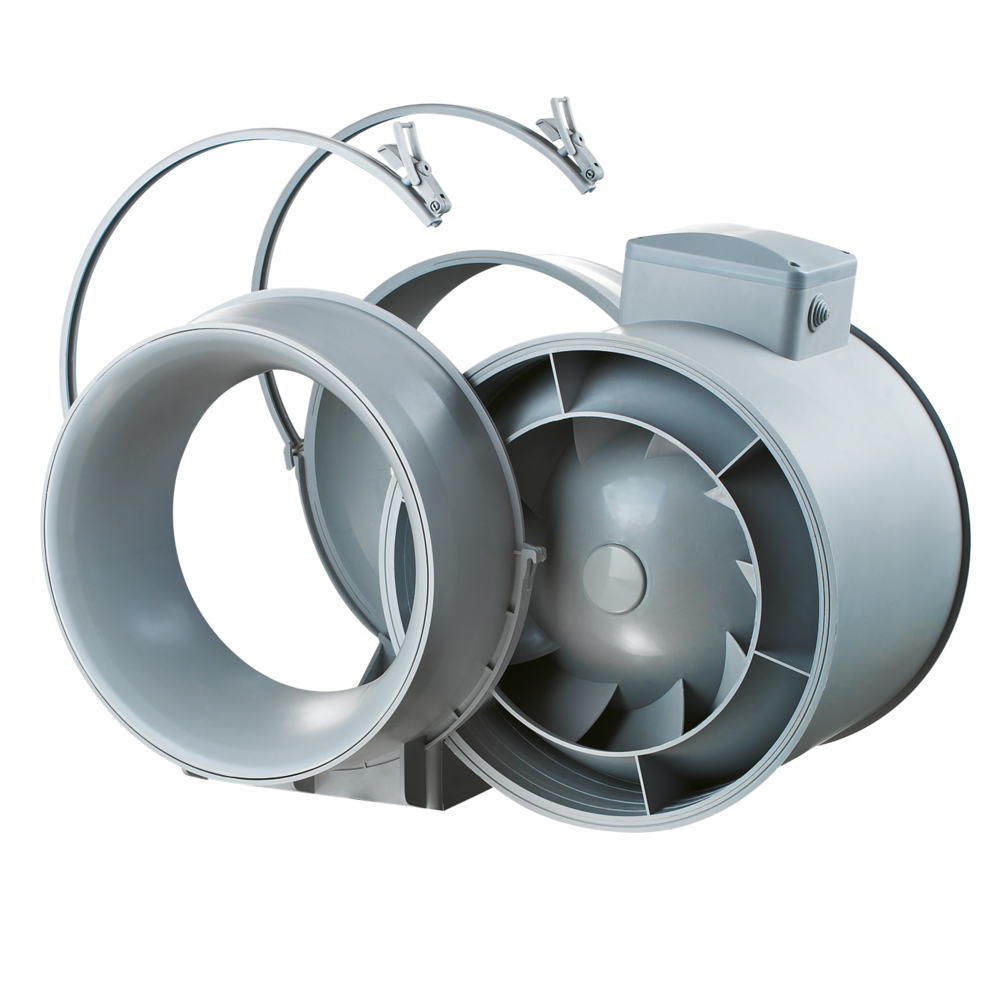

IN LINE XPro is een performante en energiezuinige kanaalventilator. Door zijn afneembaar motorblok is hij gemakkelijk te monteren en te onderhouden.
Ga naar de referenties
Download het bestand CAD Library
IN LINE XPro
IN LINE XPro is een kanaalventilator waarmee een of meerdere grote ruimten kunnen worden geventileerd, zoals een keuken, poolhouse, atelier, kleedruimten, eetzaal, feestzaal, ...
De aeraulische en geluidsprestaties werden geoptimaliseerd voor meer druk en minder stroomverbruik.
XPro zorgt voor extractie of inblaas in een luchtverdelingsnet van ronde kanalen, waar hij overal kan worden geplaatst.
Hij heeft 2 snelheden als een omschakelaar wordt aangesloten. De ventilator kan ook aangestuurd worden door een spanningsregelaar.
IN LINE XPro

De pluspunten van de producten

  • performante en energiezuinige motor,
  • stille werking: vanaf 27 dB(A),
  • gemakkelijk te installeren en onderhouden door het demonteerbare motorblok.

De IN LINE XPro is een kanaalventilator voor extractie of inblaas in grote ruimten.

Hij kan met 1 of 2 ventilatorsnelheden werken, aangestuurd door een omschakelaar of een spanningsregelaar.

  • materiaal: moeilijk ontvlambaar PP,
  • 7 modellen: van Ø 100 mm tot Ø 315 mm voor een maximumdebiet van 245 tot 2050 m³/h,
  • demonteerbaar motorblok,
  • eenfasige motor 2 snelheden, hoog rendement, op kogellagers,
  • ingebouwde thermische beveiliging.
  • aansluiting op een kanaal stroomopwaarts en stroomafwaarts,
  • montage in elke positie,
  • wandbevestiging via de montageplaat,
  • seriemontage mogelijk voor meer druk of parallelmontage voor meer debiet,
  • aanvoer van verse lucht in de geventileerde ruimten via een luchtrooster of een spleet onder de deur,
  • temperatuur van lokaal waar toestel geïnstalleerd is: tussen 1 °C en 45 °C,
  • maximumtemperatuur van de afvoerlucht: 60 °C.
Levensduur (u) Aantal snelheden Type isolatiemateriaal Type motor

40000

2

AC
IN LINE XPro

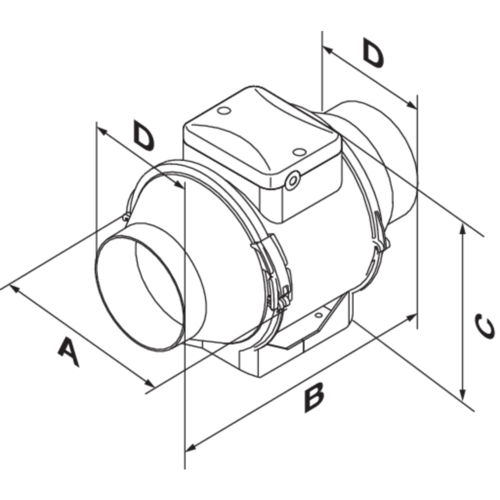

Referenties A (mm) B (mm) C (mm) D (mm) H (mm) L (mm) � (mm) Gewicht (kg)
11022340 - IN LINE XPro 100

196

302,5

226

100

226

302,5

100

1,75
11022341 - IN LINE XPro 125

196

258,5

226

125

226

258,5

125

2,15
11022342 - IN LINE XPro 150

220

289

247

150

247

289

150

2,3
11022343 - IN LINE XPro 160

220

289

247

160

247

289

160

3,25
11022344 - IN LINE XPro 200

239

295,5

261

200

261

295,5

200

3,95
11022345 - IN LINE XPro 250

287

383

323

250

323

383

250

7,8
11022346 - IN LINE XPro 315

362

445

408

315

408

445

315

11,95
Referenties Debiet bij max. snelheid (m�/u) Debiet bij min. snelheid (m�/u)
11022340 - IN LINE XPro 100

245

180
11022341 - IN LINE XPro 125

350

240
11022342 - IN LINE XPro 150

565

415
11022343 - IN LINE XPro 160

565

415
11022344 - IN LINE XPro 200

1040

830
11022345 - IN LINE XPro 250

1400

1110
11022346 - IN LINE XPro 315

2050

1570
Referenties Geluidsdruk op 3 m bij max. snelheid (dB(A)) Geluidsdruk op 3 m bij min. snelheid (dB(A))
11022340 - IN LINE XPro 100

32

27
11022341 - IN LINE XPro 125

34

29
11022342 - IN LINE XPro 150

46

37
11022343 - IN LINE XPro 160

46

37
11022344 - IN LINE XPro 200

52

45
11022345 - IN LINE XPro 250

55

47
11022346 - IN LINE XPro 315

58

49
Referenties Spanning (V) Frequentie (Hz) Max. vermogen Max. stroomsterkte (A) Beschermingsgraad Beveiligingskaliber (A) Min. vermogen
11022340 - IN LINE XPro 100

220/240

50/60

25

0,15

2

23
11022341 - IN LINE XPro 125

220/240

50/60

30

0,2

2

25
11022342 - IN LINE XPro 150

220/240

50/60

50

0,3

2

42
11022343 - IN LINE XPro 160

220/240

50/60

50

0,3

2

42
11022344 - IN LINE XPro 200

220/240

50/60

108

0,6

2

76
11022345 - IN LINE XPro 250

220/240

50/60

177

1

2

125
11022346 - IN LINE XPro 315

220/240

50/60

320

2

2

230
  • ErP-tekst - Ventilatie  :  Uitgesloten van ecodesignverordening 327/2011 (aangezien P < 125 W) en uitgesloten van ecodesignverordening 1253/2014 gezien behuizing.
