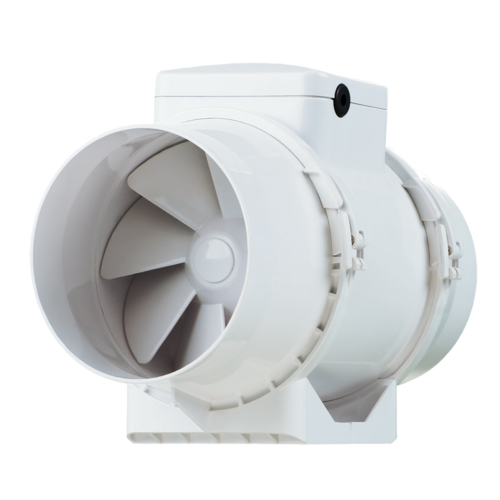

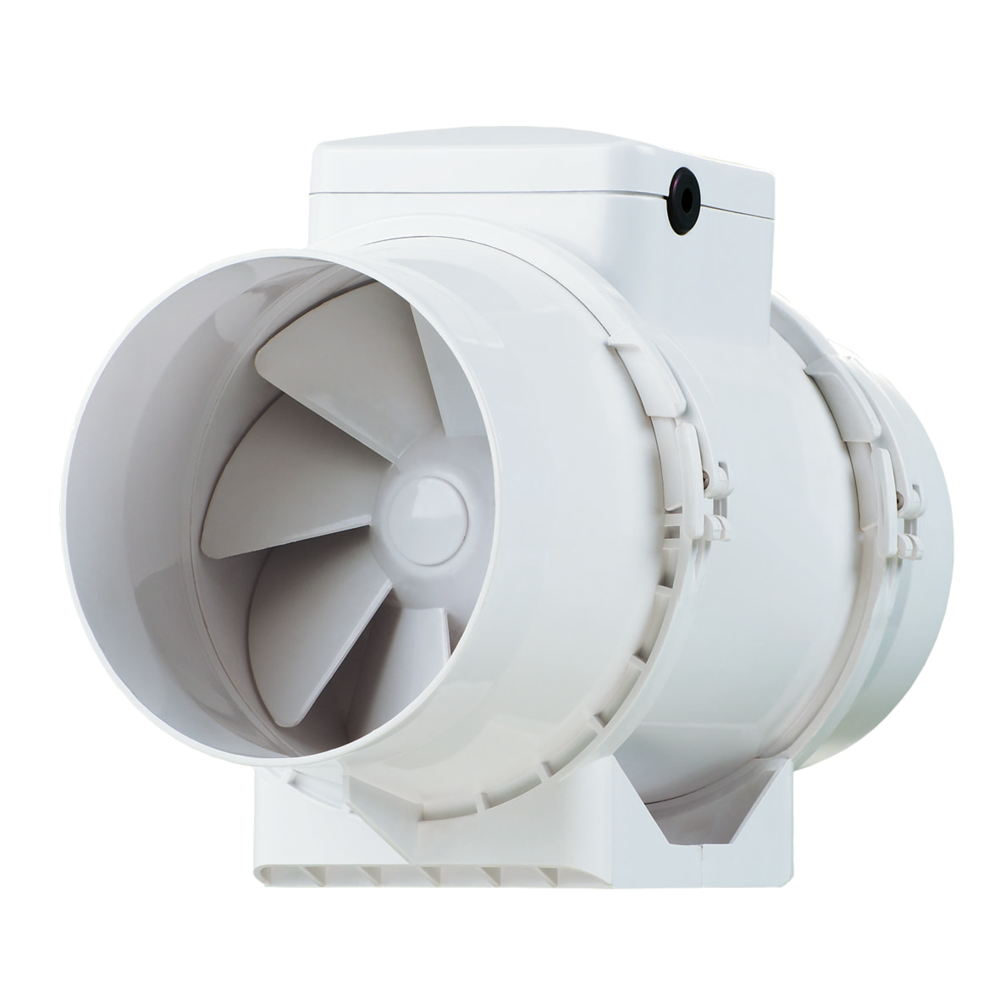

IN LINE XS
Kanaalventilator voor gerichte extractie
IN LINE XS
Kanaalventilator voor gerichte extractie
IN LINE XS is een compacte kanaalventilator voor een of meerdere ruimten. Door het afneembare motorblok is hij gemakkelijk te monteren en onderhouden.
IN LINE XS
IN LINE XS is een kanaalventilator waarmee een of meerdere kamers in een woning of een kleine utiliteitsruimte kunnen geventileerd worden, zoals sanitaire ruimten, een wasruimte, kelder, keuken, ...
De IN LINE XS wordt gebruikt voor extractie of inblaas in een luchtverdelingsnet van ronde kanalen, waar hij overal kan worden geplaatst.
Hij kan met 2 snelheden werken als een omschakelaar wordt aangesloten. De ventilator kan ook aangestuurd worden door een spanningsregelaar.
De IN LINE XS wordt gebruikt voor extractie of inblaas in een luchtverdelingsnet van ronde kanalen, waar hij overal kan worden geplaatst.
Hij kan met 2 snelheden werken als een omschakelaar wordt aangesloten. De ventilator kan ook aangestuurd worden door een spanningsregelaar.
De pluspunten van de producten
- compact,
- gemakkelijk te installeren en onderhouden door het demonteerbare motorblok,
- stille werking: vanaf 27 dB(A).
IN LINE XS is een kanaalventilator voor extractie of inblaas in een of meerdere ruimten.
Hij kan met 1 of 2 snelheden werken, aangestuurd door een omschakelaar of spanningsregelaar.
- materiaal: ABS,
- 4 modellen: van Ø 100 mm tot Ø 160 mm voor een maximumdebiet van 190 tot 520 m³/h,
- demonteerbaar motorblok,
- eenfasige motor 2 snelheden op kogellagers,
- ingebouwde thermische beveiliging.
- aansluiting op een kanaal stroomopwaarts en stroomafwaarts,
- montage in elke positie,
- wandbevestiging via de montageplaat,
- seriemontage mogelijk voor meer druk of parallelmontage voor meer debiet,
- aanvoer van verse lucht in de geventileerde ruimten via een luchtrooster of een spleet onder de deur,
- temperatuur van lokaal waar toestel geïnstalleerd is: tussen 1 °C en 40 °C,
- maximumtemperatuur van de afvoerlucht: 60°C.
| Levensduur (u) | Aantal snelheden | Type isolatiemateriaal | Type motor |
|---|---|---|---|
| 40000 |
2 |
AC |
| Referenties | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | L (mm) | � (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|
| 11022330 - IN LINE XS 100 | 167 |
246 |
190 |
100 |
190 |
246 |
100 |
1,45 |
| 11022331 - IN LINE XS 125 | 167 |
246 |
190 |
125 |
190 |
246 |
125 |
1,35 |
| 11022332 - IN LINE XS 150 | 223 |
295 |
250 |
150 |
250 |
295 |
150 |
2,65 |
| 11022333 - IN LINE XS 160 | 233 |
295 |
250 |
160 |
250 |
295 |
160 |
2,65 |
| Referenties | Debiet bij max. snelheid (m�/u) | Debiet bij min. snelheid (m�/u) |
|---|---|---|
| 11022330 - IN LINE XS 100 | 190 |
145 |
| 11022331 - IN LINE XS 125 | 280 |
220 |
| 11022332 - IN LINE XS 150 | 520 |
405 |
| 11022333 - IN LINE XS 160 | 520 |
405 |
| Referenties | Geluidsdruk op 3 m bij max. snelheid (dB(A)) | Geluidsdruk op 3 m bij min. snelheid (dB(A)) |
|---|---|---|
| 11022330 - IN LINE XS 100 | 36 |
27 |
| 11022331 - IN LINE XS 125 | 37 |
28 |
| 11022332 - IN LINE XS 150 | 44 |
33 |
| 11022333 - IN LINE XS 160 | 44 |
33 |
| Referenties | Spanning (V) | Frequentie (Hz) | Max. vermogen | Beschermingsgraad | Max. stroomsterkte (A) | Beveiligingskaliber (A) | Min. vermogen |
|---|---|---|---|---|---|---|---|
| 11022330 - IN LINE XS 100 | 220/240 |
50/60 |
33 |
0,2 |
2 |
21 |
|
| 11022331 - IN LINE XS 125 | 220/240 |
50/60 |
37 |
0,2 |
2 |
23 |
|
| 11022332 - IN LINE XS 150 | 220/240 |
50/60 |
60 |
0,3 |
2 |
30 |
|
| 11022333 - IN LINE XS 160 | 220/240 |
50/60 |
60 |
0,3 |
2 |
30 |
