Serie GD 102 - staal
Buisrooster
Serie GD 102 - staal
Buisrooster

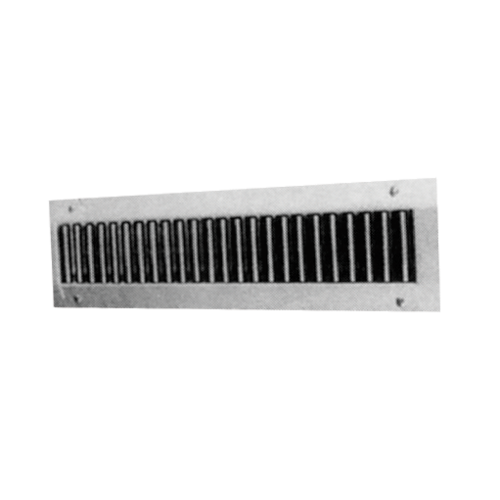

De buisrooster GD 102 voor binnentoepassingen wordt gebruikt voor luchtafvoer in utiliteitsruimten.
Serie GD 102 - staal
De buisrooster GD 102 voor binnentoepassingen wordt gebruikt voor luchtafvoer in utiliteitsruimten. Hij is geschikt voor elk ventilatie- en luchtbehandelingssysteem. Hij wordt op een ronde of platte buis gemonteerd. De rooster enkele deflexie heeft verticale, beweeglijke lamellen, individueel instelbaar en met een tussenruimte van 20 mm, in blank gegalvaniseerd staal.
De buisrooster GD 102 voor binnentoepassingen wordt gebruikt voor luchtafvoer in utiliteitsruimten. Hij is geschikt voor elk ventilatie- en luchtbehandelingssysteem. Hij wordt op een ronde of platte buis gemonteerd.
- rooster enkele deflexie met verticale, beweegbare en afzonderlijk regelbare lamellen met een tussenruimte van 20 mm,
- gegalvaniseerd staal met blanke afwerking,
- bevestiging met zichtbare schroeven in het kader op een cilindrische of platte buis.
- Scala aan afmetingen van 325 x 75 tot 1225 x 225 mm
- montage op ronde of platte buis,
- zichtbare schroefbevestiging in het kader.
| Referenties | Hoofdmateriaal | Type isolatiemateriaal | Type afwerking | Kleur |
|---|---|---|---|---|
| 11050108 - GD102 F1 325X75 | Aluminium |
|||
| 11050100 - GD102 F1 425X75 | Aluminium |
Gegalvaniseerd staal |
Gegalvaniseerd staal |
|
| 11050101 - GD102 F1 525X75 | Aluminium |
|||
| 11050102 - GD102 F1 625X75 | Aluminium |
Gegalvaniseerd staal |
Gegalvaniseerd staal |
|
| 11050103 - GD102 F1 425X125 | Aluminium |
Gegalvaniseerd staal |
Gegalvaniseerd staal |
|
| 11050104 - GD102 F1 525X125 | Aluminium |
|||
| 11050105 - GD102 F1 625X125 | Aluminium |
|||
| 11050106 - GD102 F1 525X225 | Aluminium |
|||
| 11050107 - GD102 F1 625X225 | Aluminium |
| Referenties | A (mm) | B (mm) | C (mm) | H (mm) | L (mm) | Max. � D buis (mm) | Min. � D buis (mm) |
|---|---|---|---|---|---|---|---|
| 11050108 - GD102 F1 325X75 | 42 |
86 |
124 |
75 |
325 |
400 |
160 |
| 11050100 - GD102 F1 425X75 | 42 |
86 |
137 |
75 |
425 |
400 |
160 |
| 11050101 - GD102 F1 525X75 | 42 |
86 |
150 |
75 |
525 |
400 |
160 |
| 11050102 - GD102 F1 625X75 | 42 |
86 |
163 |
75 |
625 |
400 |
160 |
| 11050103 - GD102 F1 425X125 | 46 |
90 |
141 |
125 |
425 |
900 |
315 |
| 11050104 - GD102 F1 525X125 | 46 |
90 |
154 |
125 |
525 |
900 |
315 |
| 11050105 - GD102 F1 625X125 | 46 |
90 |
167 |
125 |
625 |
900 |
315 |
| 11050106 - GD102 F1 525X225 | 56 |
100 |
164 |
225 |
525 |
1600 |
630 |
| 11050107 - GD102 F1 625X225 | 56 |
100 |
177 |
225 |
625 |
1600 |
630 |
| Referenties | Comfortdebiet (inblaas met regelklep N 100% open) voor Lw < NR 25 (m�/u) |
|---|---|
| 11050108 - GD102 F1 325X75 | 190 |
| 11050100 - GD102 F1 425X75 | 230 |
| 11050101 - GD102 F1 525X75 | 300 |
| 11050102 - GD102 F1 625X75 | 360 |
| 11050103 - GD102 F1 425X125 | 460 |
| 11050104 - GD102 F1 525X125 | 560 |
| 11050105 - GD102 F1 625X125 | 680 |
| 11050106 - GD102 F1 525X225 | 1000 |
| 11050107 - GD102 F1 625X225 | 1300 |
