Serie BIM2 300 - aluminium
Kleine terminal
Serie BIM2 300 - aluminium
Kleine terminal
De kleine terminal BIM2 300 wordt gebruikt voor inblaas bij wandmontage en afvoer bij wand- en plafondmontage in kleine utiliteitsruimten bij alle toepassingen van ventilatiesysteem C of D.
Serie BIM2 300 - aluminium

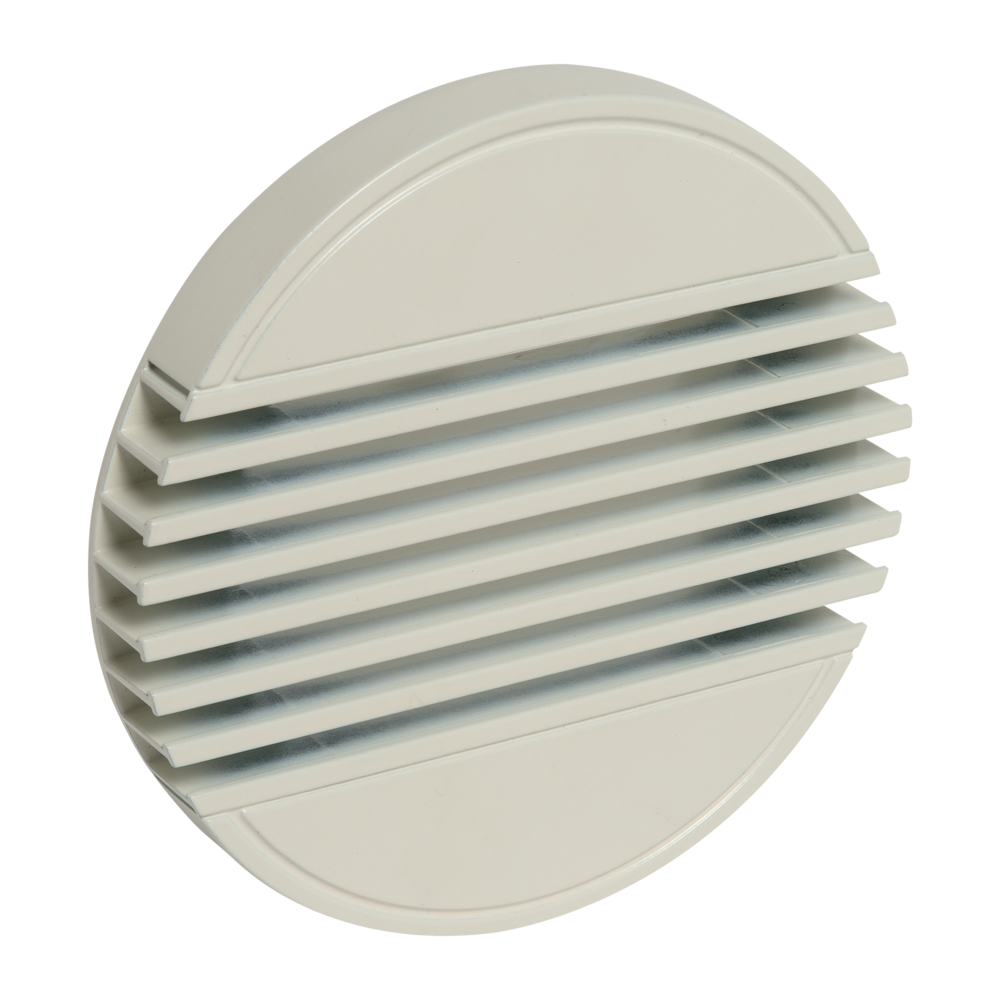

De BIM2 300 is een fraai vormgegeven, kleine terminal van aluminium voor inblaas bij wandmontage en afvoer bij wand- en plafondmontage in kleine utiliteitsruimten bij alle toepassingen van ventilatiesysteem C of D. Hij is verkrijgbaar van Ø 125 tot Ø 200 mm.
De pluspunten van de producten
- modern design,
- heel mooie afwerking,
- eenvoudig te installeren in alle soorten plafonds.
De kleine terminal BIM2 300 wordt gebruikt voor inblaas bij wandmontage en afvoer bij wand- en plafondmontage in kleine utiliteitsruimten bij alle toepassingen van ventilatiesysteem C of D.
- ventiel van geïnjecteerd aluminium met een zeer mooie afwerking,
- epoxygelakte afwerking, in de kleur wit (RAL 9010), 30% mat,
- bevestiging met clips in de speciale metalen mof,
- mof die voorzien is van haken voor een snelle 'kwartslag'-montage op gyproc- of stucplafonds.
- wandmontage (inblaas) of plafondmontage (inblaas en afvoer),
- bij plafondmontage moet de meegeleverde veiligheidskabel gebruikt worden.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Aluminium |
| Referenties | C (mm) | D (mm) | F (mm) | H (mm) | � A (mm) | � B (mm) | � N (mm) | � aansluiting (mm) |
|---|---|---|---|---|---|---|---|---|
| 11052292 - BIM2 300 Wit - D125 | 22 |
52 |
86 |
130 |
122 |
172 |
125 |
125 |
| 11052293 - BIM2 300 Wit - D160 | 22 |
52 |
120 |
127 |
157 |
213 |
160 |
160 |
| 11052294 - BIM2 300 Wit - D200 | 22 |
52 |
136 |
127 |
172 |
253 |
200 |
200 |
| Referenties | Comfortdebiet voor Lp 10 A < 35 dB(A) (m�/u) |
|---|---|
| 11052292 - BIM2 300 Wit - D125 | 100 |
| 11052293 - BIM2 300 Wit - D160 | 150 |
| 11052294 - BIM2 300 Wit - D200 | 230 |
1. Schuif de buis op de mof en maak vast met een klemring
2. Duw het geheel naar boven en draai de mof vast in het plafond
3. Installeer de meegeleverde veiligheidskabel
4. Clip het ventiel vast in de mof
