Serie BIM2 320 - aluminium
Kleine terminal
Serie BIM2 320 - aluminium
Kleine terminal
De kleine terminal BIM2 320 wordt gebruikt voor inblaas in plafonds in kleine utiliteitsruimten bij alle toepassingen van ventilatiesysteem C of D.
Serie BIM2 320 - aluminium

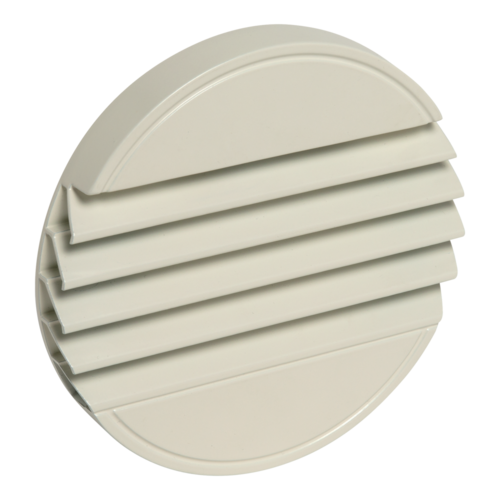

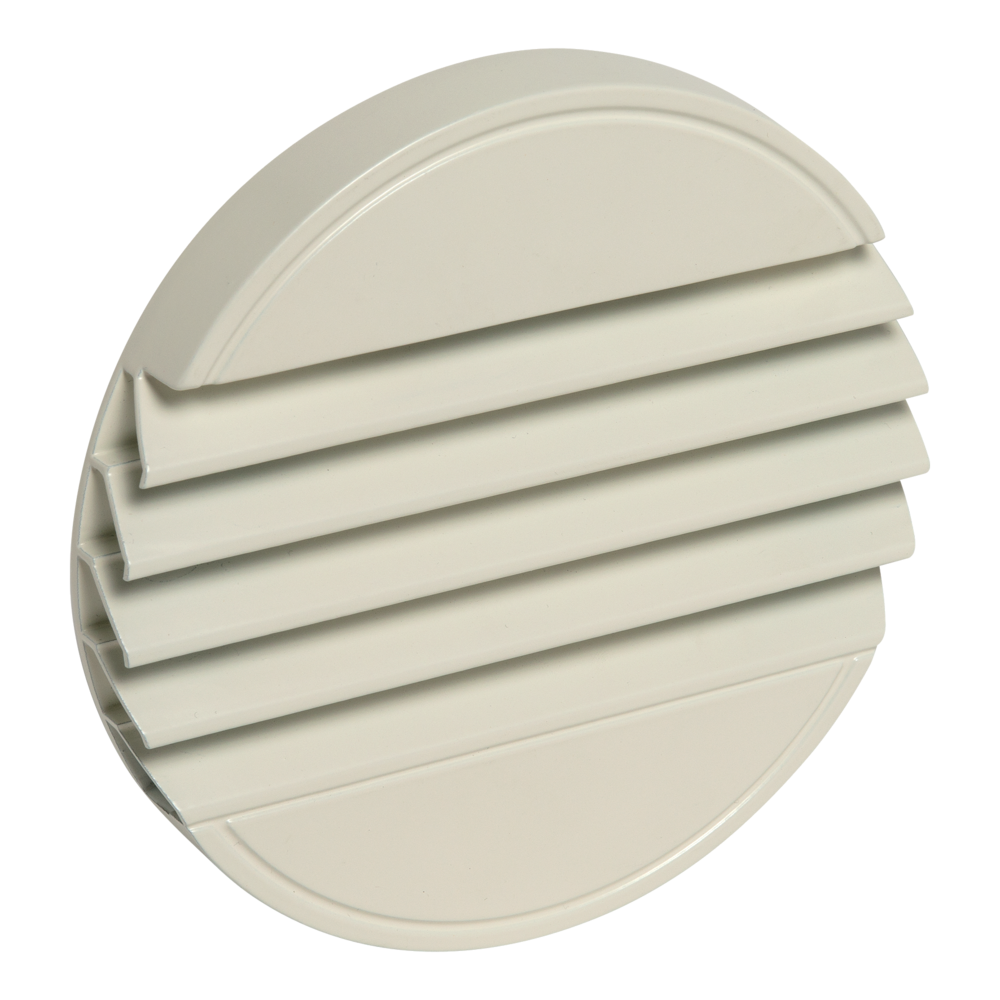

De BIM2 320 is een fraai vormgegeven, kleine terminal van aluminium die wordt gebruikt voor inblaas in plafonds met een deflexie van 90° in kleine utiliteitsruimten bij alle toepassingen van ventilatiesysteem C of D. Hij is geschikt voor plafondmontage en is verkrijgbaar met Ø 125 tot Ø 200 mm.
De pluspunten van de producten
- modern design,
- heel mooie afwerking,
- eenvoudig te installeren in alle soorten plafonds.
De kleine terminal BIM2 320 wordt gebruikt voor inblaas in plafonds met 90° deflexie in kleine utiliteitsruimten bij alle toepassingen van ventilatiesysteem C of D.
- ventiel van geïnjecteerd aluminium met een zeer mooie afwerking,
- deflexie 90°,
- epoxygelakte afwerking, in de kleur wit (RAL 9010), 30% mat,
- bevestiging met clips in de speciale metalen mof,
- mof die voorzien is van haken voor een snelle 'kwartslag'-montage op gyproc- of stucplafonds.
- plaatsing in het plafond,
- bij plafondmontage moet de meegeleverde veiligheidskabel gebruikt worden.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Aluminium |
| Referenties | C (mm) | D (mm) | F (mm) | H (mm) | � A (mm) | � B (mm) | � N (mm) | � aansluiting (mm) |
|---|---|---|---|---|---|---|---|---|
| 11052297 - BIM2 320 Wit - D125 | 22 |
52 |
86 |
130 |
122 |
172 |
125 |
125 |
| 11052298 - BIM2 320 Wit - D160 | 22 |
52 |
120 |
127 |
157 |
213 |
160 |
160 |
| 11052299 - BIM2 320 Wit - D200 | 22 |
52 |
136 |
127 |
172 |
253 |
200 |
200 |
| Referenties | Comfortdebiet voor Lp 10 A < 35 dB(A) (m�/u) |
|---|---|
| 11052297 - BIM2 320 Wit - D125 | 100 |
| 11052298 - BIM2 320 Wit - D160 | 150 |
| 11052299 - BIM2 320 Wit - D200 | 230 |

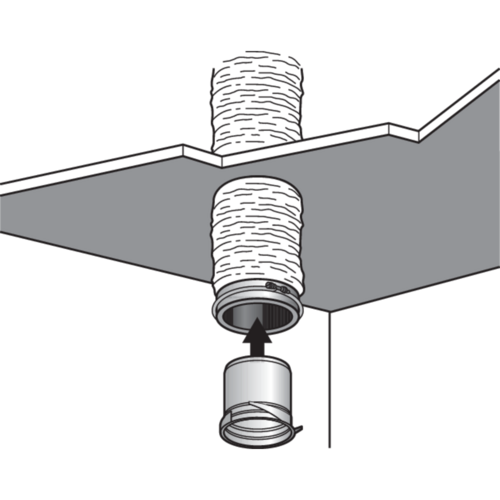

1. Schuif de buis op de mof en maak vast met een klemring

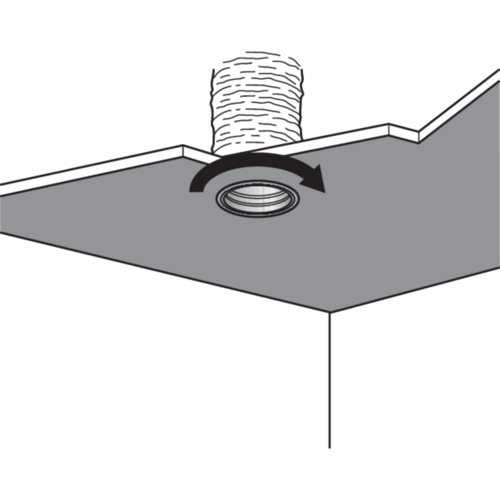

2. Duw het geheel naar boven en draai de mof vast in het plafond

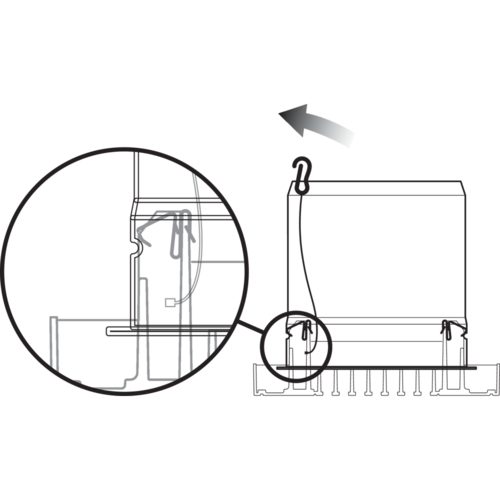

3. Installeer de meegeleverde veiligheidskabel

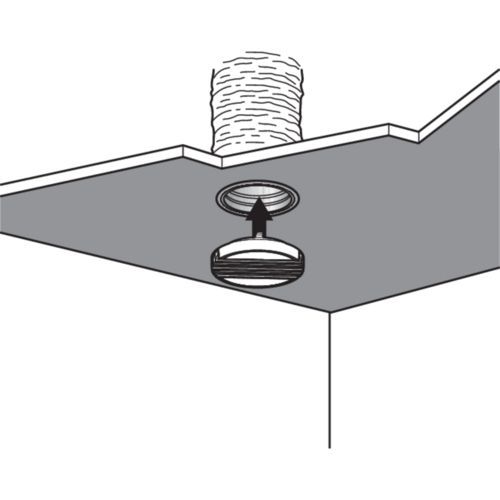

4. Clip het ventiel vast in de mof
