Serie AF 704 - aluminium
Plafondrooster
Serie AF 704 - aluminium
Plafondrooster

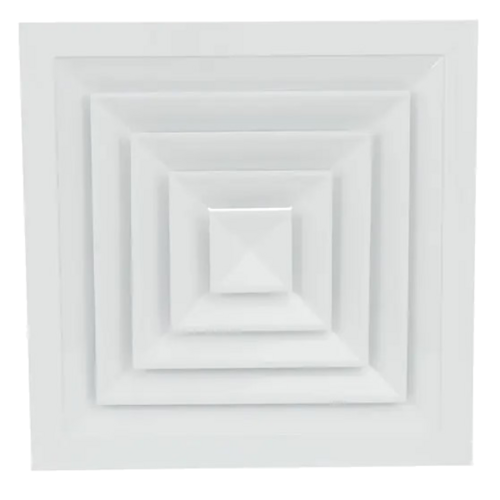

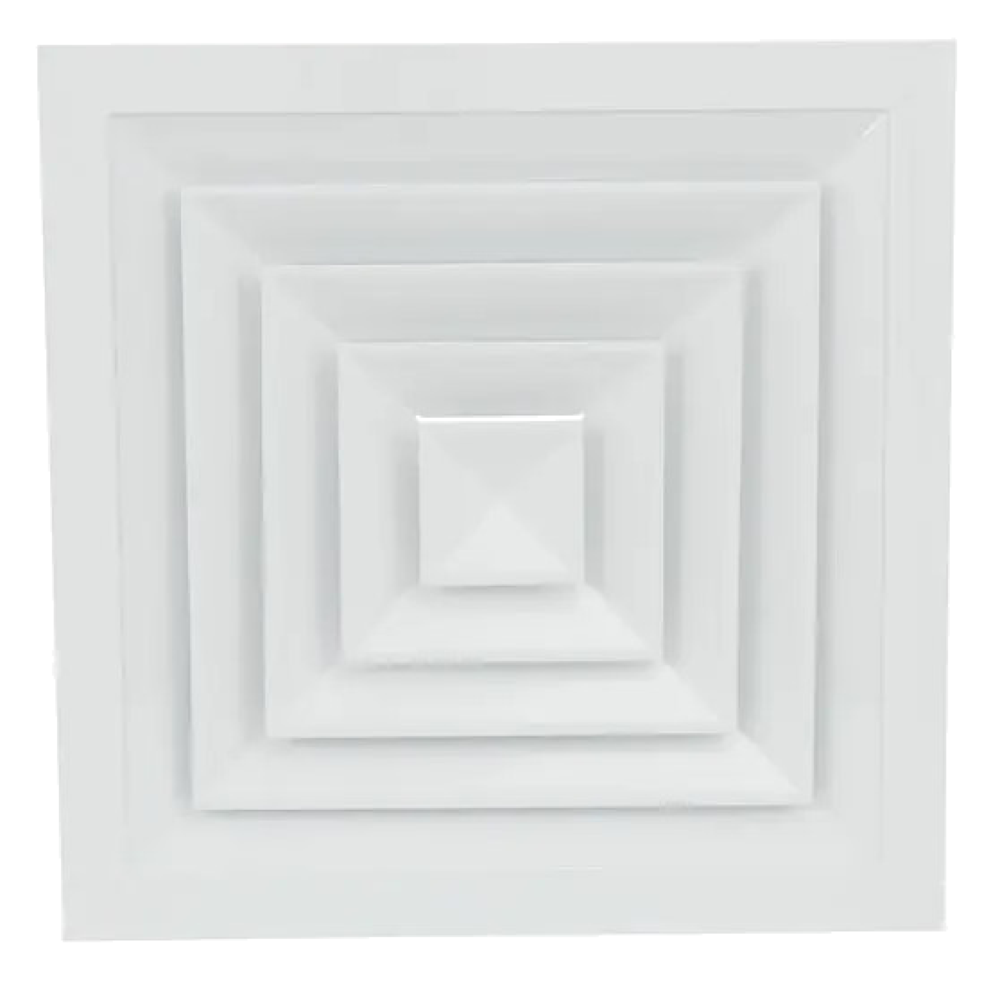

De AF 704 is een vierkante diffuser voor plafondplaat met 4 uitblaasrichtingen voor de luchtverdeling in tertiaire ruimten.
Serie AF 704 - aluminium
De AF 704 is een vierkante plafonduitlaat met 4 uitblaasrichtingen voor de luchtverdeling van ventilatie- of airconditioningsystemen in tertiaire gebouwen.
Deze uitlaat is van aluminium met een epoxyverf wit RAL 9003 30% mat.
Hij wordt vlak tegen het plafond geïnstalleerd.
Deze uitlaat is van aluminium met een epoxyverf wit RAL 9003 30% mat.
Hij wordt vlak tegen het plafond geïnstalleerd.
De pluspunten van de producten
- Esthetisch. Eenvoudige en snelle demontage van de centrale kern.

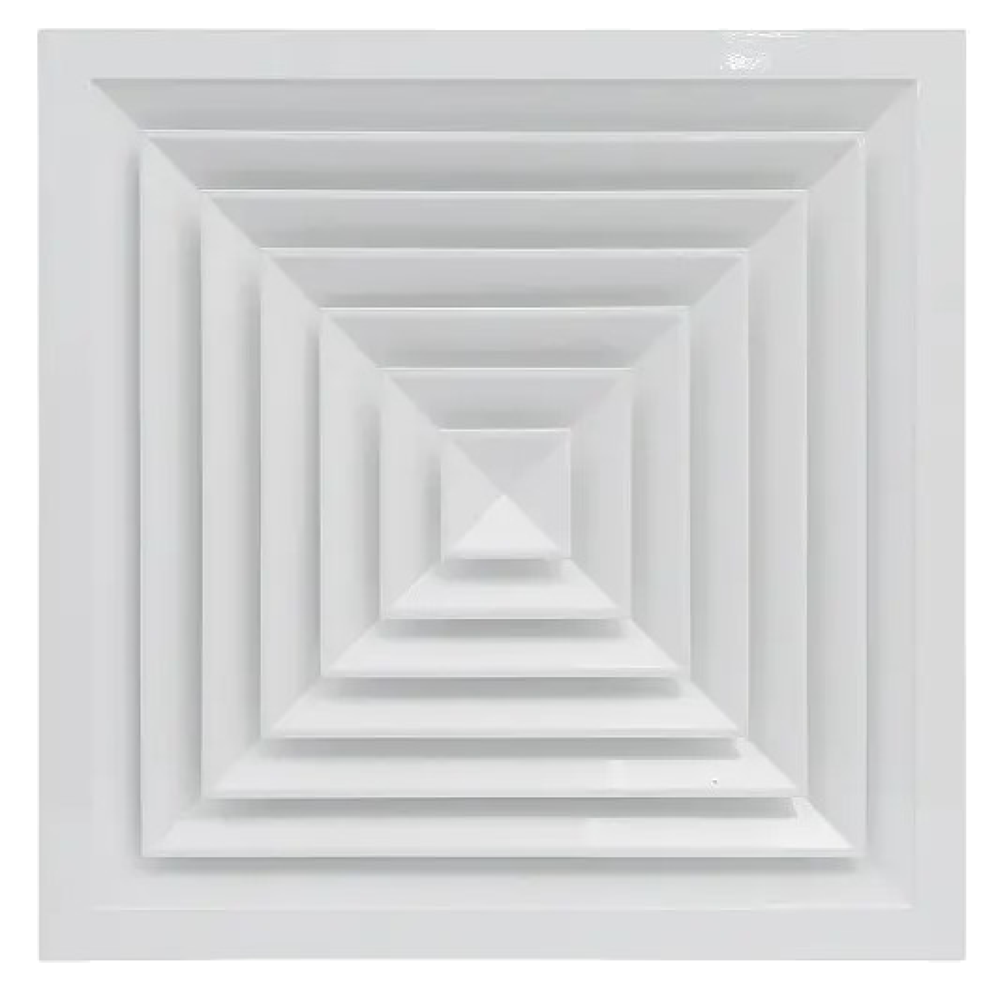

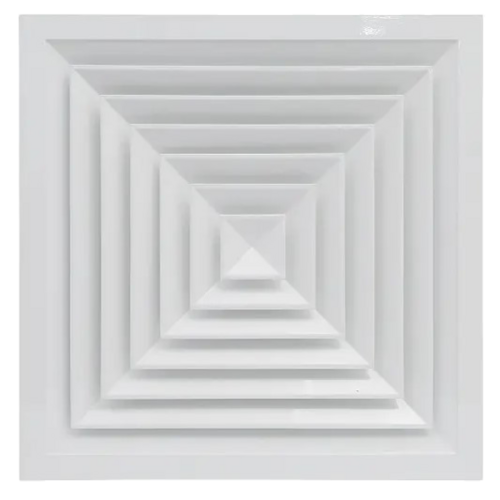

De AF 704 diffuser is een vierkante aluminium diffuser met 4 blaasrichtingen en wordt aan het plafond geïnstalleerd.
Buitenframe en kern in aluminium.
Verwijderbare kern door een veersysteem voor toegang tot het interieur.
Afwerking Wit RAL 9003 MAT 30%.
Bevestiging aan de plenum onzichtbaar door zijschroeven in de hals.
De plenum is voorzien van beugels voor bevestiging aan het betonplaat.
accessoires :
-

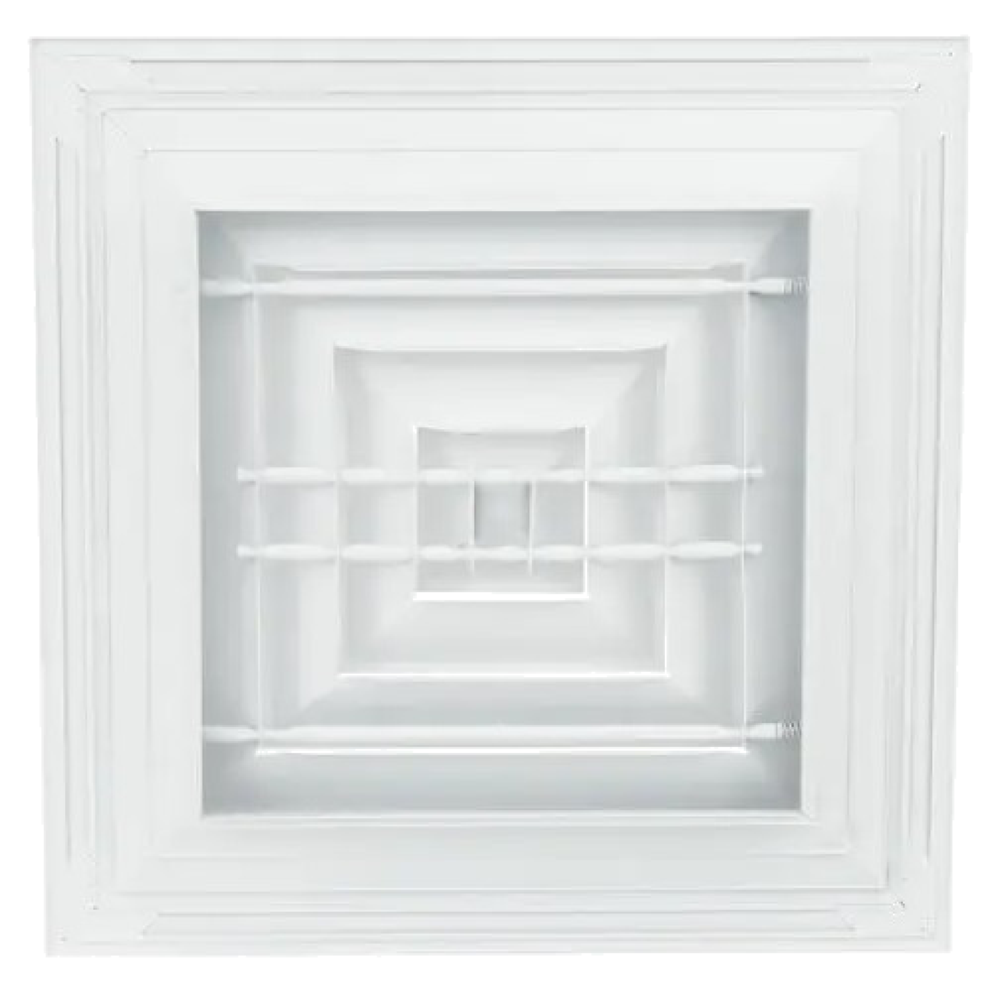

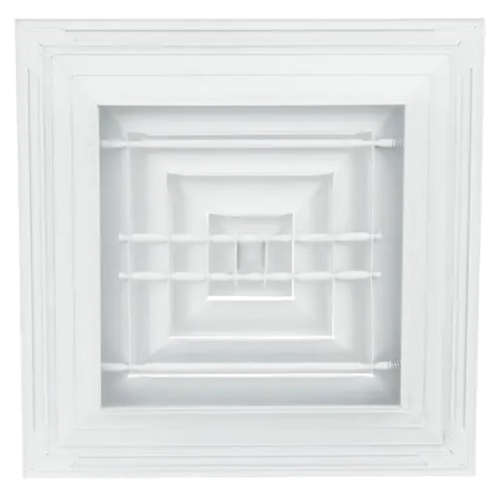

- B 700 : register met contra-roterende beweging, instelbaar vanaf de voorkant van de diffuser,
- aansluitplenum in gegalvaniseerd staalplaat met aftakking type RT of RE.
De AF 704 diffuser wordt vlak tegen het plafond gemonteerd en onzichtbaar aan het plenum bevestigd met zijschroeven in de hals.
| Hoofdmateriaal |
|---|
| Aluminium |
| Referenties | H (mm) | L (mm) |
|---|---|---|
| 11051006 | 50 |
295 |
| 11051007 | 50 |
370 |
| 11051008 | 50 |
445 |
| 11051009 | 50 |
520 |
