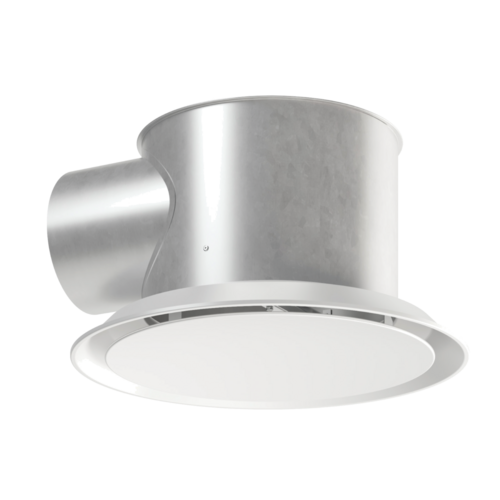

Serie TWISTED® 850 Rond - staal
Serie TWISTED® 850 Rond - staal
De TWISTED® 850 is een wervelrooster met hoge inductie voor de luchtverdeling in utiliteitsgebouwen.
Serie TWISTED® 850 Rond - staal

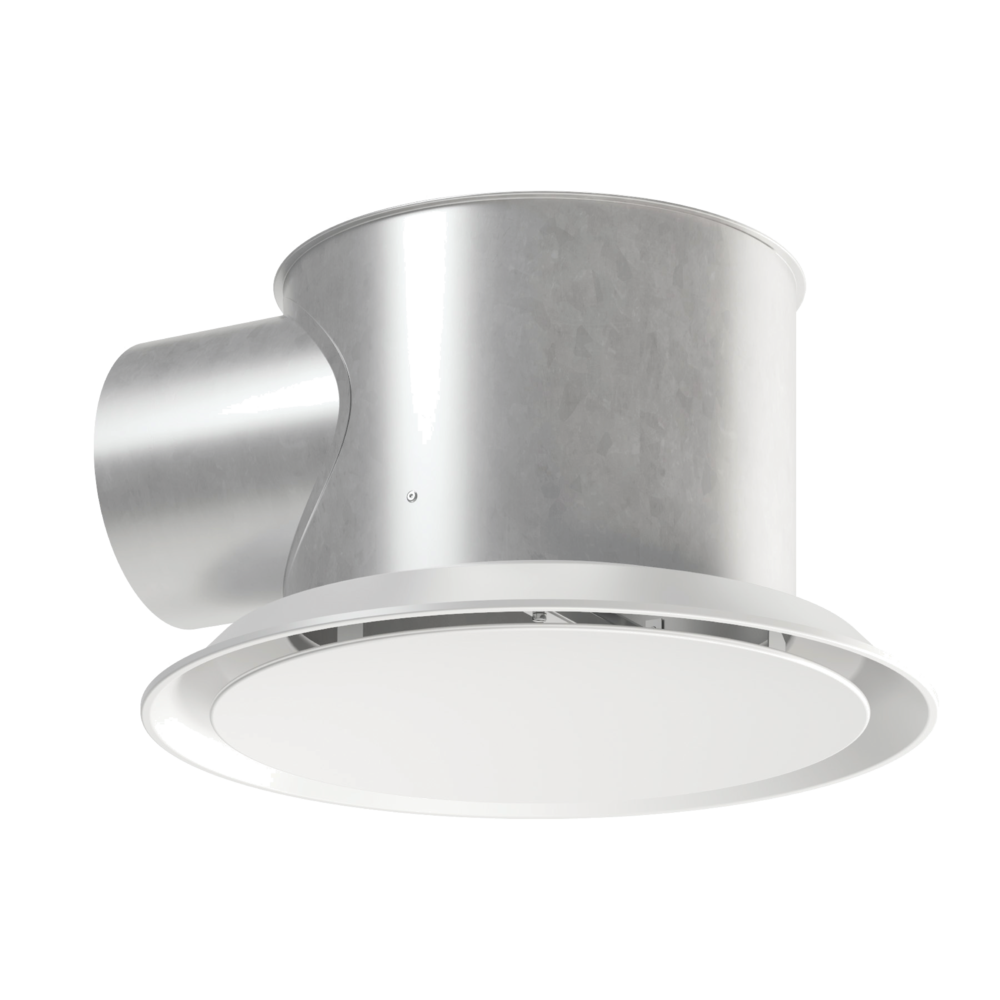

De TWISTED® 850 is een wervelrooster met hoge inductie voor de luchtverdeling van ventilatie- of luchtbehandelingssystemen in utiliteitsgebouwen met een grote luchtcirculatie. Hij is ideaal voor luchtinblaas met grote temperatuurverschillen en lage ruimten en voor installaties met variabel debiet (zoals kanaliseerbare ventiloconvectoren). De ronde versie is bedoeld voor montage op vaste stuc-/gyprocplafonds, en ook op zichtbare luchtverdelingsnetten. De rooster is ook beschikbaar in een geïsoleerde versie en in een afvoermodel met of zonder filter. Hij is verkrijgbaar in een standaardafwerking met epoxylak RAL 9003 mat 30% glans of volgens de RAL-kaart. Het afwerkingsassortiment AldesArchitect® is beschikbaar voor deze rooster.
De ronde TWISTED® 850-rooster wordt op vaste stuc- of gyprocplafonds en op zichtbare luchtverdelingsnetten gemonteerd. Hij biedt een vaste luchtverdeling met werveleffect en hoge inductie over een groot debietbereik, en dat alles via 1 ventilatierooster.
- Vaste luchtverdeling met hoge inductie en wervelstroom,
- systeem met veel luchtcirculatie,
- Ideaal voor inblaas van koude en warme lucht met grote temperatuurverschillen en lage ruimten,
- Ideaal voor systemen met variabel debiet,
- aangepaste versie voor vaste stuc- of gyprocplafonds, en ook voor zichtbare luchtverdelingsnetten,
- kegelvormige diffusor en centrale schijf in geverfd staal,
- cilindervormig plenum in gegalvaniseerd staal voor rechtstreekse aansluiting op ronde buis van Ø 200 mm wordt standaard meegeleverd.
-
afwerking:
- epoxycoating RAL 9003, 30% mat,
- AldesArchitect®.
- bevestiging aan betontegel door middel van haak gemonteerd op het plenum.
-
accessoires:
- ovale platte filter G2 (ISO Grof 40%) meegeleverd met de afvoerrooster,
-
optie:
- geluidsisolatie,
- warmte-isolatie,
- brugsysteem, bevestiging F7,
- afwerking plenum in RAL 9005 mat 30% (niet-compatibel met warmte-isolatie),
- beschermfolie
De TWISTED® 850-rooster wordt op het plafond gemonteerd. Hij wordt op de betonplaat bevestigd met behulp van haken op het plenum.
| Type isolatiemateriaal |
|---|

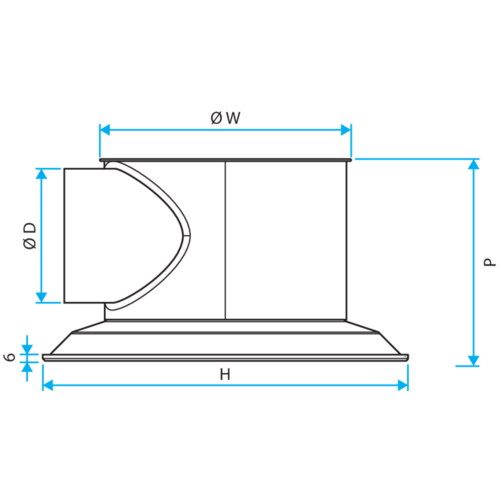

| Referenties | A x B* (mm) | L (mm) | P (mm) | W (mm) | � aansluiting plenum (mm) |
|---|---|---|---|---|---|
| 11003374 - TWISTED® 850 Rond (STUC) | 555 |
298 |
366 |
||
| 11051166 - TWISTED® 850 D200 Rond (STUC) | 555 |
298 |
366 |
200 |
| Referenties | Comfortdebiet per meter voor Lw 40 dB(A) (m�/u) | Comfortdebiet voor Lw 40 dB(A) (m�/u) |
|---|---|---|
| 11003374 - TWISTED® 850 Rond (STUC) | 600 |
|
| 11051166 - TWISTED® 850 D200 Rond (STUC) | 600 |
