Serie TWISTED® 850 - staal
Wervelrooster
Serie TWISTED® 850 - staal
Wervelrooster
De TWISTED® 850 is een wervelrooster met hoge inductie voor de luchtverdeling in utiliteitsgebouwen.
Serie TWISTED® 850 - staal

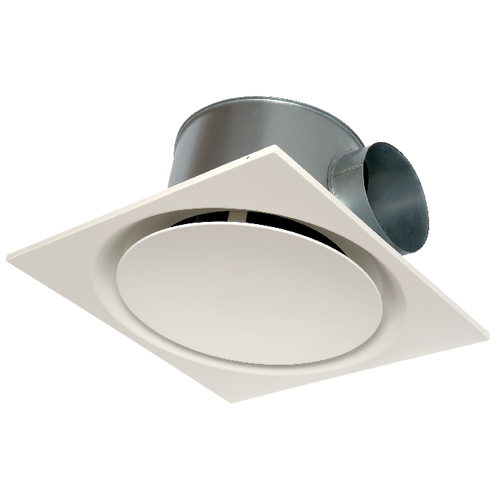

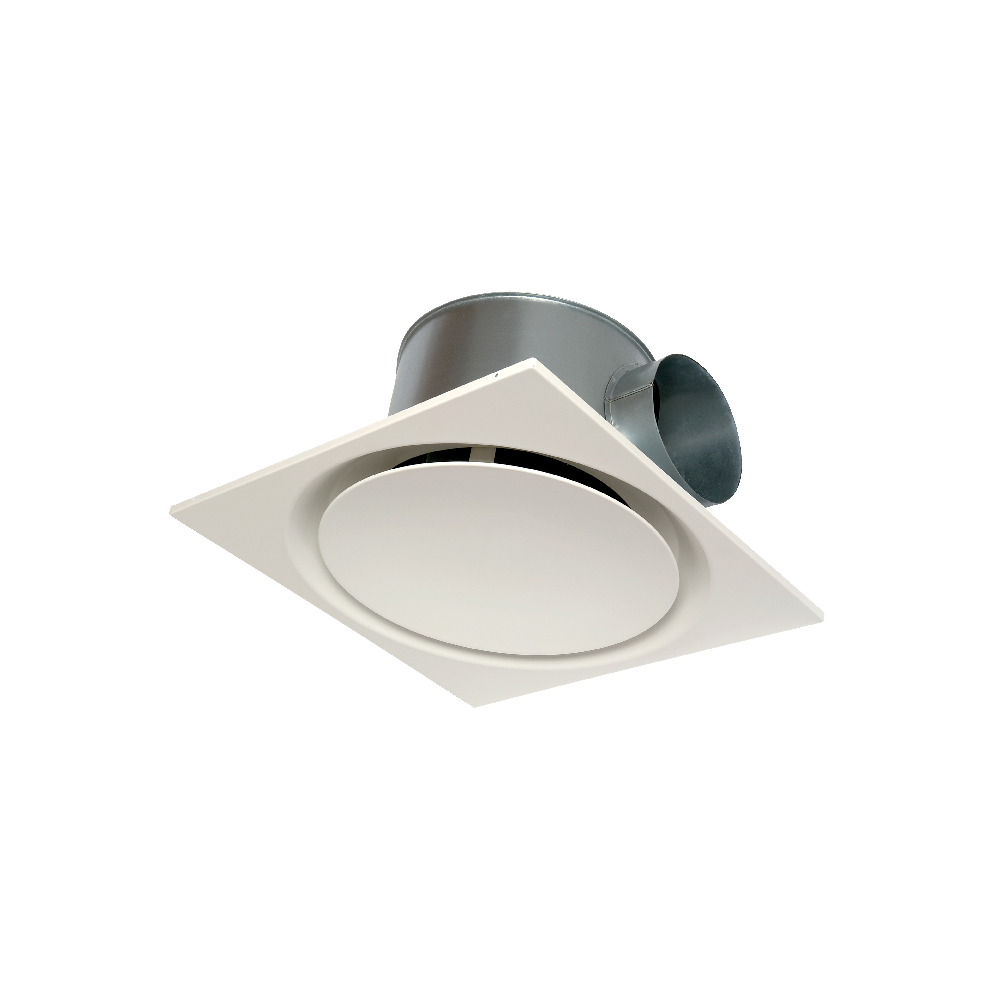

De TWISTED® 850 is een wervelrooster met hoge inductie voor de luchtverdeling van ventilatie- of luchtbehandelingssystemen in utiliteitsgebouwen met een grote luchtcirculatie. Hij is ideaal voor luchtinblaas met grote temperatuurverschillen en lage ruimten en voor systemen met variabel debiet (zoals kanaliseerbare ventiloconvectoren). De rooster is geschikt om een plafondelement van 600 x 600 mm of 675 x 675 mm te vervangen. Hij is aangepast aan de draagprofielen T-Bar en Fine Line. De rooster is ook beschikbaar in geïsoleerde versie en in een afvoermodel met of zonder filter. Hij is verkrijgbaar in een standaardafwerking met epoxylak RAL 9003 mat-30% glans of volgens de RAL-kaart. Het afwerkingsassortiment AldesArchitect® is beschikbaar voor deze rooster.
De pluspunten van de producten
- ideaal voor systemen met variabel debiet,
- uitstekende luchtcirculatie: Exclusief patent Aldes,
- compatibel met het aanbod AldesArchitect®.
- vervangt een plafondtegel van 600 x 600 of 675 x 675 mm,
- geleverd met bijbehorend plenum,
- past uitstekend in de meeste tertiaire ruimtes,
- bestand tegen grote temperatuurverschillen.
- identieke modellen voor toe- en afvoer,
- vlotte toegang tot filter bij afvoermodel.

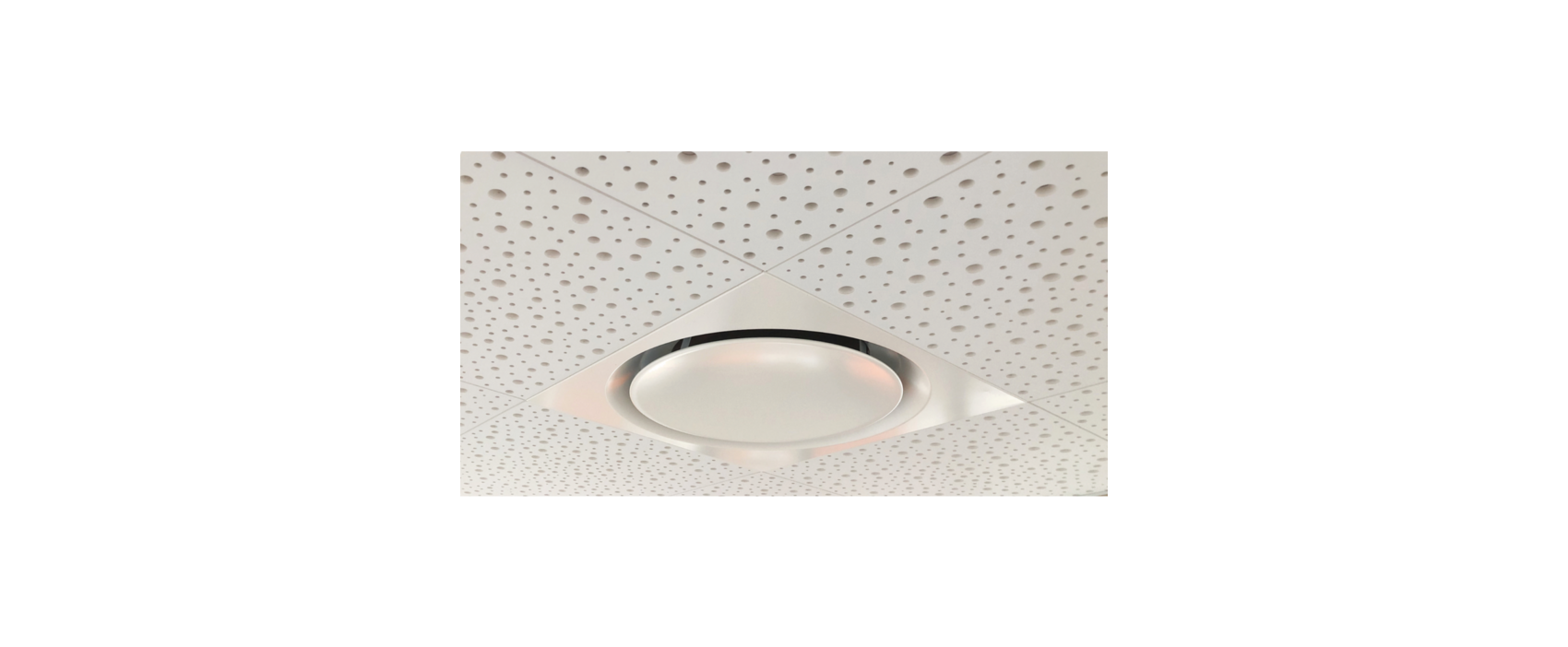

De rooster TWISTED® 850 wordt in de plaats van een standaardplafondtegel geïnstalleerd. Hij biedt een vaste luchtverdeling met werveleffect en hoge inductie over een groot debietbereik, en dat alles via 1 ventilatierooster.
- voorzien ter vervanging van een systeemplafondtegel,
- staalplaat ter vervanging van plafondtegels 600 x 600 mm of 675 x 675 mm in T-bar of Fine Line frame,
-
- ovale platte filter G2 (ISO Grof 40%) meegeleverd met de afvoerrooster,
- optie:
-
- geluidsisolatie,
- warmte-isolatie,
- ophangsysteem met brug (F7-bevestiging).
De rooster TWISTED® 850 wordt aan het plafond bevestigd. Hij wordt aan de betonplaat vastgemaakt door middel van haken op het plenum.
| Type isolatiemateriaal |
|---|

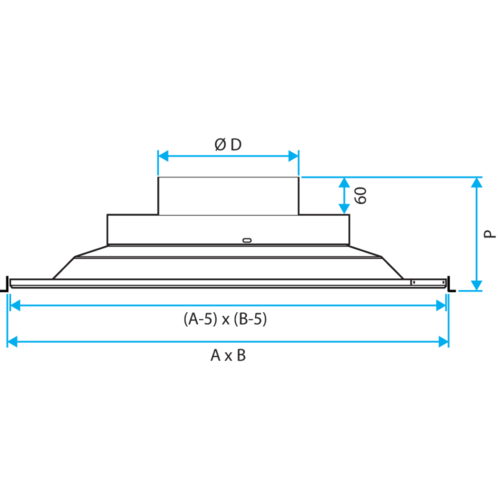

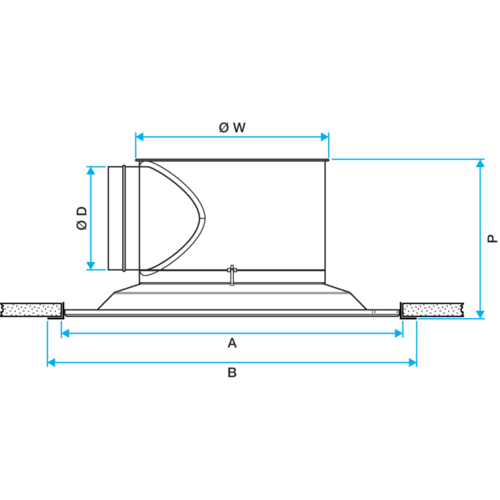

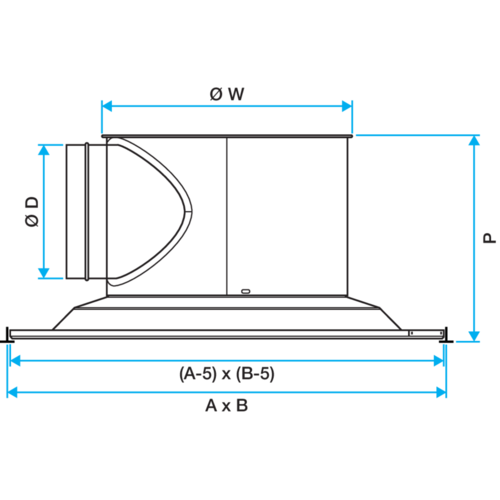

| Referenties | A x B* (mm) | L x H (mm) | P (mm) | � D (mm) | � aansluiting plenum (mm) | Afmetingen A x B (mm) |
|---|---|---|---|---|---|---|
| 11003361 - TWISTED® 850 D200 AxB 600x600 | ||||||
| 11003362 - TWISTED® 850 W D200 600x600 | ||||||
| 11003363 - TWISTED® 850 D200 675x675 | ||||||
| 11003364 - TWISTED® 850 W D200 AxB 675x675 | ||||||
| 11003366 - TWISTED® 850 VRIJE AFVOER AxB=600² | ||||||
| 11003368 - TWISTED® 850 VRIJE AFVOER/D200/D250 AxB=675² | ||||||

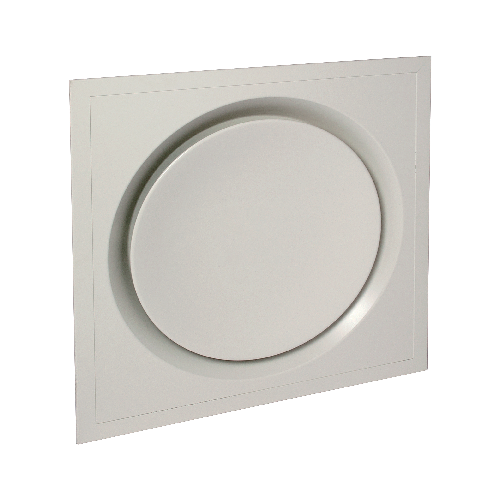

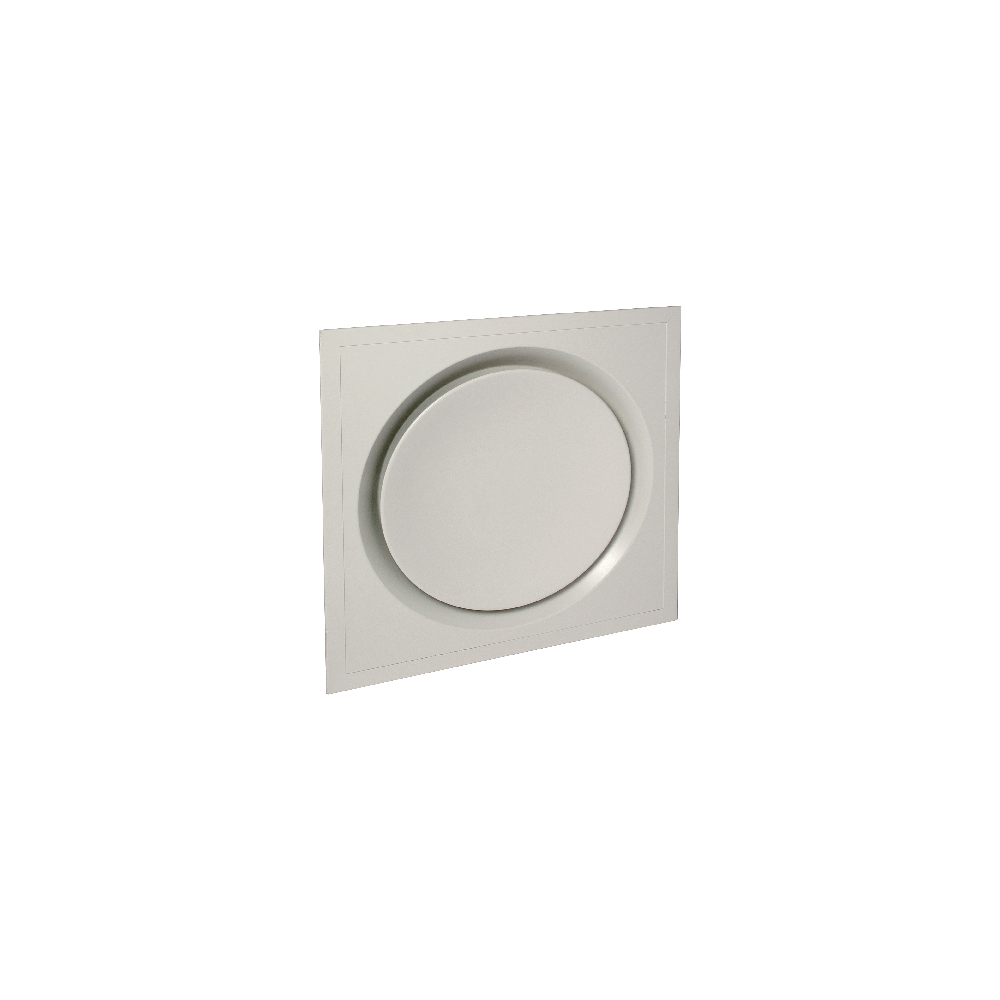

| 11003371 - TWISTED® 850 D200 STUCPLAF. | ||||||
| 11003372 - TWISTED® 850 W D200 STUCPLAF. | ||||||
| 11051163 - TWISTED® 850 D200 600x600 | 600X600 |
600X600 |
298 |
200 |
200 |
600X600 |
| 11051164 - TWISTED® 850 W D200 AxB 600x600 | 600X600 |
600X600 |
170 |
200 |
600X600 |
|
| 11051165 - TWISTED® 850 IF5 D200 600x600 | 600X600 |
600X600 |
170 |
200 |
600X600 |
| Referenties | Comfortdebiet < 35 dB(A) (m�/u) |
|---|---|
| 11003361 - TWISTED® 850 D200 AxB 600x600 | |
| 11003362 - TWISTED® 850 W D200 600x600 | |
| 11003363 - TWISTED® 850 D200 675x675 | |
| 11003364 - TWISTED® 850 W D200 AxB 675x675 | |
| 11003366 - TWISTED® 850 VRIJE AFVOER AxB=600² | |
| 11003368 - TWISTED® 850 VRIJE AFVOER/D200/D250 AxB=675² | |
| 11003371 - TWISTED® 850 D200 STUCPLAF. | |
| 11003372 - TWISTED® 850 W D200 STUCPLAF. | |
| 11051163 - TWISTED® 850 D200 600x600 | 150 - 600 |
| 11051164 - TWISTED® 850 W D200 AxB 600x600 | 150 - 600 |
| 11051165 - TWISTED® 850 IF5 D200 600x600 | 150 - 600 |

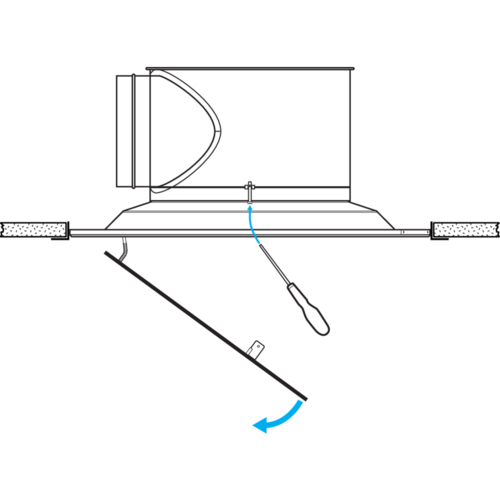

1. Montage TWISTED® voor stucplafond met brug F7
