De ronde geluiddemper OCTA met afdichtingen dempt sterk het geluid (middenfrequenties) dat zich in een luchtverdelingsnet verspreidt, en heeft een laag lekpercentage.
Ga naar de referenties
Download het bestand CAD Library
OCTA met Afdichtingen

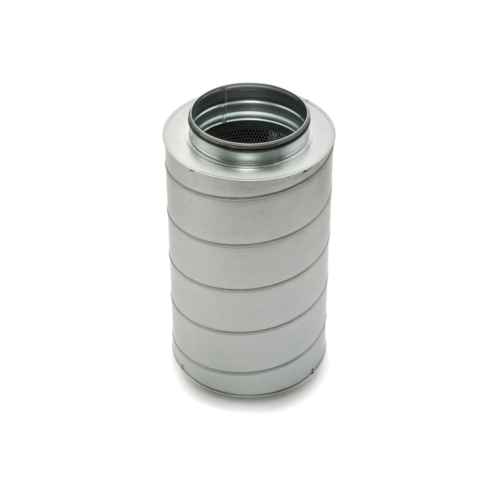

De ronde geluiddemper OCTA met afdichtingen dempt sterk het geluid dat zich in het luchtverdelingsnet voortplant en garandeert zo het akoestisch comfort in utiliteitsgebouwen en meergezinswoningen. Bovendien zorgt hij voor een heel goede afdichting van het luchtverdelingsnet. Er is een ruim assortiment verkrijgbaar, van Ø 125 tot Ø 1000 mm.
OCTA met Afdichtingen

De pluspunten van de producten

  • performante geluiddemping,
  • energiebesparing: weinig drukverlies,
  • energiebesparing: heel laag lekpercentage (dichtheidsklasse D).

De binnenwand van de OCTA met afdichtingen is bedekt met minerale wol en glasvlies om de geluiden te dempen.

  • buitenbehuizing in gegalvaniseerd massief plaatstaal,
  • binnenbehuizing in gegalvaniseerd en geperforeerd plaatstaal,
  • aansluitringen met afdichtingen,
  • geluidsisolatie: rotswol + glasvlies,
  • Brandklasse M0 of A1 volgens het Euroclass-systeem,
  • geteste versie 400 °C- 2u op aanvraag,
  • Dichtheidsklasse D volgens EN 12237.
  • wordt rechtstreeks tussen 2 ronde buizen van het luchtverdelingsnet geplaatst.
Referenties Dikte isolatiemateriaal (mm) Hoofdmateriaal Type isolatiemateriaal
11094633 - OCTA D160 + afdichting

50

Gegalvaniseerd staal

Rotswol
11094632 - OCTA D125 + afdichting

50

Gegalvaniseerd staal

Rotswol
11094634 - OCTA D200 + afdichting

50

Gegalvaniseerd staal

Rotswol
11094635 - OCTA D250 + afdichting

50

Gegalvaniseerd staal

Rotswol
11094636 - OCTA D315 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094637 - OCTA D355 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094638 - OCTA D400 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094639 - OCTA D450 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094640 - OCTA D500 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094641 - OCTA D630 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094642 - OCTA D800 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094643 - OCTA D1000 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094646 - OCTA D900 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094647 - OCTA D710 + afdichting

100

Gegalvaniseerd staal

Rotswol
11094648 - OCTA D560 + afdichting

100

Gegalvaniseerd staal

Rotswol
OCTA met Afdichtingen

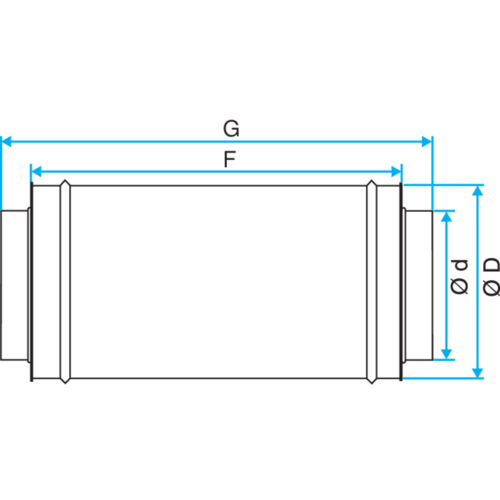

Referenties F (mm) G (mm) � d (mm) � D (mm) Gewicht (kg)
11094633 - OCTA D160 + afdichting

600

670

160

280

6,7
11094632 - OCTA D125 + afdichting

600

670

125

224

4,7
11094634 - OCTA D200 + afdichting

600

670

200

300

8,5
11094635 - OCTA D250 + afdichting

600

690

250

355

11,9
11094636 - OCTA D315 + afdichting

600

1010

315

500

18,9
11094637 - OCTA D355 + afdichting

900

1010

355

560

31,3
11094638 - OCTA D400 + afdichting

900

1010

400

600

33,8
11094639 - OCTA D450 + afdichting

900

1010

450

630

36,7
11094640 - OCTA D500 + afdichting

900

1010

500

710

41,9
11094641 - OCTA D630 + afdichting

1200

1310

630

800

66,2
11094642 - OCTA D800 + afdichting

1200

1400

800

1000

90
11094643 - OCTA D1000 + afdichting

1200

1400

1000

1250

110
11094646 - OCTA D900 + afdichting

1200

1400

900

1120

100
11094647 - OCTA D710 + afdichting

1200

1400

710

900

80
11094648 - OCTA D560 + afdichting

1200

1310

560

800

64,5
Referenties Gemeten geluiddemping volgens norm ISO 7235 bij 1000 Hz (dB) Gemeten geluiddemping volgens norm ISO 7235 bij 125 Hz (dB) Gemeten geluiddemping volgens norm ISO 7235 bij 2000 Hz (dB) Gemeten geluiddemping volgens norm ISO 7235 bij 250 Hz (dB) Gemeten geluiddemping volgens norm ISO 7235 bij 4000 Hz (dB) Gemeten geluiddemping volgens norm ISO 7235 bij 500 Hz (dB) Gemeten geluiddemping volgens norm ISO 7235 bij 63 Hz (dB) Gemeten geluiddemping volgens norm ISO 7235 bij 8000 Hz (dB)
11094633 - OCTA D160 + afdichting

26

2

22

8

14

8

4

11
11094632 - OCTA D125 + afdichting

29

4

29

9

23

18

4

19
11094634 - OCTA D200 + afdichting

26

2

22

8

14

8

4

11
11094635 - OCTA D250 + afdichting

21

1

11

6

6

14

2

7
11094636 - OCTA D315 + afdichting

17

2

6

5

3

11

5

3
11094637 - OCTA D355 + afdichting

23

3

8

9

5

15

5

5
11094638 - OCTA D400 + afdichting

20

4

5

9

3

14

3

4
11094639 - OCTA D450 + afdichting

13

3

4

8

3

14

3

3
11094640 - OCTA D500 + afdichting

11

4

7

3

14

2
11094641 - OCTA D630 + afdichting

17

6

12

14

11

22

3

5
11094642 - OCTA D800 + afdichting

11

6

9

11

8

16

2

5
11094643 - OCTA D1000 + afdichting
11094646 - OCTA D900 + afdichting
11094647 - OCTA D710 + afdichting

12

2

9

8

7

13

3
11094648 - OCTA D560 + afdichting

19

3

15

11

12

18

2

5
Brandklasse

A1
