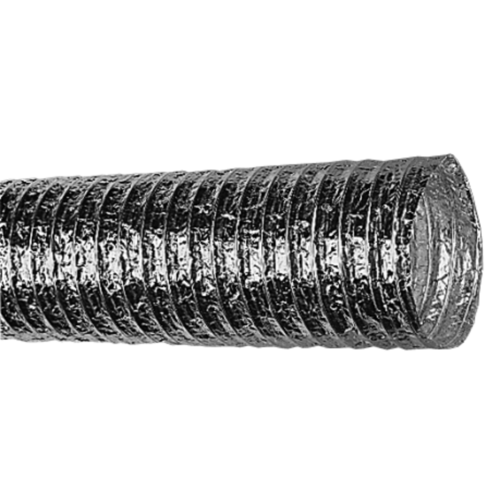

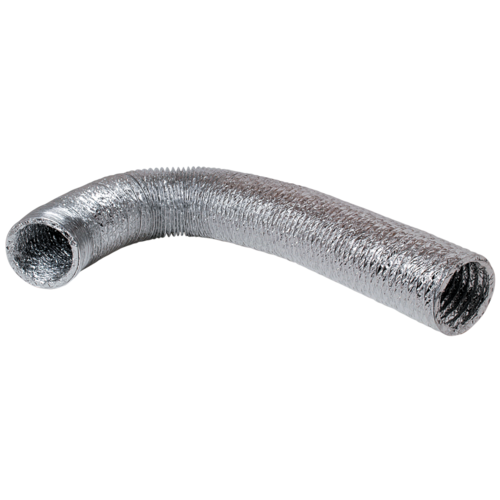

ALGAINE Alu
Flexibele, soepele buis
ALGAINE Alu
Flexibele, soepele buis
ALGAINE Alu wordt gebruikt om een luchtverdelingsnet van harde buizen te verbinden met een terminal. De buizen hebben een goede luchtdichtheid en grote scheurbestendigheid.
ALGAINE Alu
ALGAINE Alu wordt gebruikt om een luchtverdelingsnet van harde buizen te verbinden met een terminal. De toevoeging van polyester tussen de aluminiumlagen garandeert een betere luchtdichtheid en scheurbestendigheid dan buizen van 100% aluminium.
De pluspunten van de producten
- gecomprimeerde buis voor transport en opslag,
- betere luchtdichtheid en scheurbestendigheid dan buizen van 100% aluminium,
- brandklasse M0.
- staaldraadspiraal bekleed met aluminium- en polyesterlagen (90 micron),
-
verpakking:
- Ø 80: 10 m gecomprimeerd tot 60 cm,
- Ø 100 tot Ø 250: 10 m gecomprimeerd tot 50 cm,
- Ø 315 tot Ø 500: 10 m gecomprimeerd tot 60 cm.
- buigradius: 0,6 D,
- brandklasse M0 (A1).
- de buis wordt gewoon op de aansluiting of de beslagring van de plenumbox geschoven,
- aluminium tape (RAA) sluit de verbinding luchtdicht af,
- voor de mechanische bevestiging wordt een klemring gebruikt, zoals een polyvalente slangklem of CSF,
- de verbinding van 2 lengtes gebeurt met een mannelijk koppelstuk (RM).
| Referenties | Doorsnede van vrije luchtstroom (m�) | Maximumgebruikstemperatuur (�C) | Type isolatiemateriaal |
|---|---|---|---|
| 11091901 - Buis ALGAINE aluminium M0 D80 - 10M | 0.02 |
250 |
|
| 11091902 - Buis ALGAINE aluminium M0 D100 - 10M | 0.03 |
250 |
|
| 11091903 - Buis ALGAINE aluminium M0 D125 - 10M | 0.05 |
250 |
|
| 11091904 - Buis ALGAINE aluminium M0 D150 - 10M | 0.07 |
250 |
|
| 11091905 - Buis ALGAINE aluminium M0 D160 - 10M | 0.08 |
250 |
|
| 11091906 - Buis ALGAINE aluminium M0 D200 - 10M | 0.13 |
250 |
|
| 11091907 - Buis ALGAINE aluminium M0 D250 - 10M | 0.2 |
250 |
|
| 11091908 - Buis ALGAINE aluminium M0 D315 - 10M | 0.31 |
250 |
|
| 11091909 - Buis ALGAINE aluminium M0 D355 - 10M | 0.4 |
250 |
|
| 11091910 - Buis ALGAINE aluminium M0 D400 - 10M | 0.5 |
250 |
|
| 11091911 - Buis ALGAINE aluminium M0 D450 - 10M | 0.64 |
250 |
|
| 11091912 - Buis ALGAINE aluminium M0 D500 - 10M | 0.79 |
250 |
| Referenties | L (mm) | � (mm) | Buigradius | Gewicht (kg) |
|---|---|---|---|---|
| 11091901 - Buis ALGAINE aluminium M0 D80 - 10M | 10000 |
80 |
0,6 D + 25 mm |
4 |
| 11091902 - Buis ALGAINE aluminium M0 D100 - 10M | 10000 |
100 |
0,6 D + 25 mm |
7,5 |
| 11091903 - Buis ALGAINE aluminium M0 D125 - 10M | 10000 |
125 |
0,6 D + 25 mm |
5,4 |
| 11091904 - Buis ALGAINE aluminium M0 D150 - 10M | 10000 |
150 |
0,6 D + 25 mm |
6 |
| 11091905 - Buis ALGAINE aluminium M0 D160 - 10M | 10000 |
160 |
0,6 D + 25 mm |
6,2 |
| 11091906 - Buis ALGAINE aluminium M0 D200 - 10M | 10000 |
200 |
0,6 D + 25 mm |
9,3 |
| 11091907 - Buis ALGAINE aluminium M0 D250 - 10M | 10000 |
250 |
0,6 D + 25 mm |
9,72 |
| 11091908 - Buis ALGAINE aluminium M0 D315 - 10M | 10000 |
315 |
0,6 D + 25 mm |
12,8 |
| 11091909 - Buis ALGAINE aluminium M0 D355 - 10M | 10000 |
355 |
0,6 D + 25 mm |
14,2 |
| 11091910 - Buis ALGAINE aluminium M0 D400 - 10M | 10000 |
400 |
0,6 D + 25 mm |
19,7 |
| 11091911 - Buis ALGAINE aluminium M0 D450 - 10M | 10000 |
450 |
0,6 D + 25 mm |
17 |
| 11091912 - Buis ALGAINE aluminium M0 D500 - 10M | 10000 |
500 |
0,6 D + 25 mm |
20 |
