ALGAINE Alu met Geluidisolatie
Flexibele, soepele buis
ALGAINE Alu met Geluidisolatie
Flexibele, soepele buis
De ALGAINE Alu met Geluidisolatie wordt gebruikt voor de geluiddempende verbinding tussen een aftakking en een ventiel in elk luchtverdelingsnet van utiliteitsgebouwen.
ALGAINE Alu met Geluidisolatie

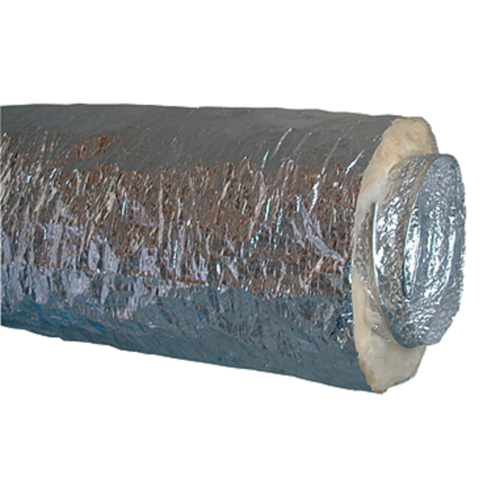

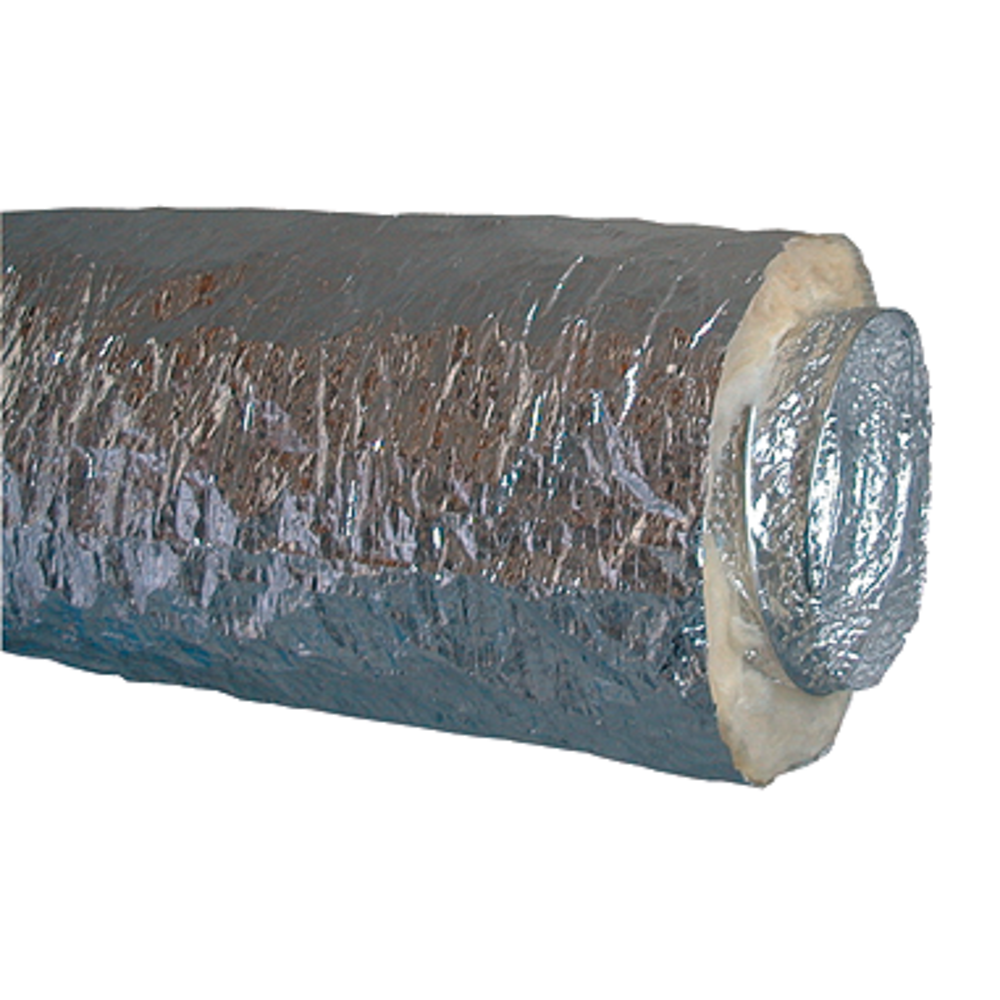

De ALGAINE Alu met Geluidisolatie is een flexibele, soepele buis die bestaat uit 2 aluminium wanden en een laag glaswolisolatie van 25 mm dik. Deze buis wordt gebruikt voor de geluiddempende verbinding tussen een aftakking en een ventiel in elk luchtverdelingsnet van utiliteitsgebouwen.
De pluspunten van de producten
- flexibele buis met geïntegreerde geluidsisolatie,
- gecomprimeerde buis voor transport en opslag,
- brandklasse M0 voor de binnenbuis.
-
materiaal:
- binnenkant: geperforeerde ALGAINE Alu,
- buitenkant: omhulsel van gewapend aluminium,
- geluidsisolatie: glaswol 25 mm.
- verpakking: 10 m gecomprimeerd tot 1,25 m,
- buigradius: 0,6 D + 25 mm,
- gebruikstemperatuur: -30 °C tot +250 °C,
- brandklasse M0 voor de binnenbuis.
- de buis wordt gewoon op de aansluiting of de beslagring van de plenumbox geschoven,
- duw de glaswol tussen de binnen- en buitenbuis een paar cm terug en maak de 2 buizen aan elkaar vast met RAA aluminium tape. Aangezien de binnenbuis geperforeerd is, zorgt de buitenbuis voor de luchtdichtheid. Er moet daarom bijzondere aandacht worden geschonken aan de onderlinge verbinding van de 2 buizen,
- zet vervolgens het samenstel van binnen- en buitenbuis vast op de aansluiting met behulp van een klemring, zoals een polyvalente slangklem of CSF, die u op de aluminium tape plaatst,
- voor de verbinding van 2 lengtes wordt een mannelijk koppelstuk (RM) gebruikt,
- beperk in elk geval zoveel mogelijk het gebruik van bochtstukken om drukverlies en geluidsvoortplanting te vermijden.
| Referenties | Doorsnede van vrije luchtstroom (m�) | Maximumgebruikstemperatuur (�C) | Type isolatiemateriaal |
|---|---|---|---|
| 11091930 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D80 - 10M | 0.02 |
250 |
|
| 11091931 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D100 - 10M | 0.03 |
250 |
|
| 11091932 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D125 - 10M | 0.05 |
250 |
|
| 11091933 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D150 - 10M | 0.07 |
250 |
|
| 11091934 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D160 - 10M | 0.08 |
250 |
|
| 11091935 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D200 - 10M | 0.13 |
250 |
|
| 11091936 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D250 - 10M | 0.2 |
250 |
|
| 11091937 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D315 - 10M | 0.31 |
250 |
|
| 11091938 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D355 - 10M | 0.4 |
250 |
|
| 11091939 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D400 - 10M | 0.5 |
250 |
|
| 11091940 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D450 - 10M | 0.64 |
250 |
|
| 11091941 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D500 - 10M | 0.79 |
250 |
| Referenties | L (mm) | � (mm) | Buigradius | Gewicht (kg) |
|---|---|---|---|---|
| 11091930 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D80 - 10M | 10000 |
80 |
0,6 D |
1,23 |
| 11091931 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D100 - 10M | 10000 |
100 |
0,6 D |
1,313 |
| 11091932 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D125 - 10M | 10000 |
125 |
0,6 D |
1,622 |
| 11091933 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D150 - 10M | 10000 |
150 |
0,6 D |
1,868 |
| 11091934 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D160 - 10M | 10000 |
160 |
0,6 D |
2,054 |
| 11091935 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D200 - 10M | 10000 |
200 |
0,6 D |
2,653 |
| 11091936 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D250 - 10M | 10000 |
250 |
0,6 D |
4,34 |
| 11091937 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D315 - 10M | 10000 |
315 |
0,6 D |
5,402 |
| 11091938 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D355 - 10M | 10000 |
355 |
0,6 D |
6,078 |
| 11091939 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D400 - 10M | 10000 |
400 |
0,6 D |
11,165 |
| 11091940 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D450 - 10M | 10000 |
450 |
0,6 D |
12,74 |
| 11091941 - Buis ALGAINE aluminium met geluidsisolatie M0-M1 D500 - 10M | 10000 |
500 |
0,6 D |
14,25 |
