ALGAINE Alu met Warmte-isolatie
Flexibele, soepele buis
ALGAINE Alu met Warmte-isolatie
Flexibele, soepele buis
De ALGAINE Alu met Warmte-isolatie wordt gebruikt voor de geïsoleerde verbinding van een aftakking en een ventiel in elk luchtverdelingsnet van utiliteitsgebouwen.
ALGAINE Alu met Warmte-isolatie

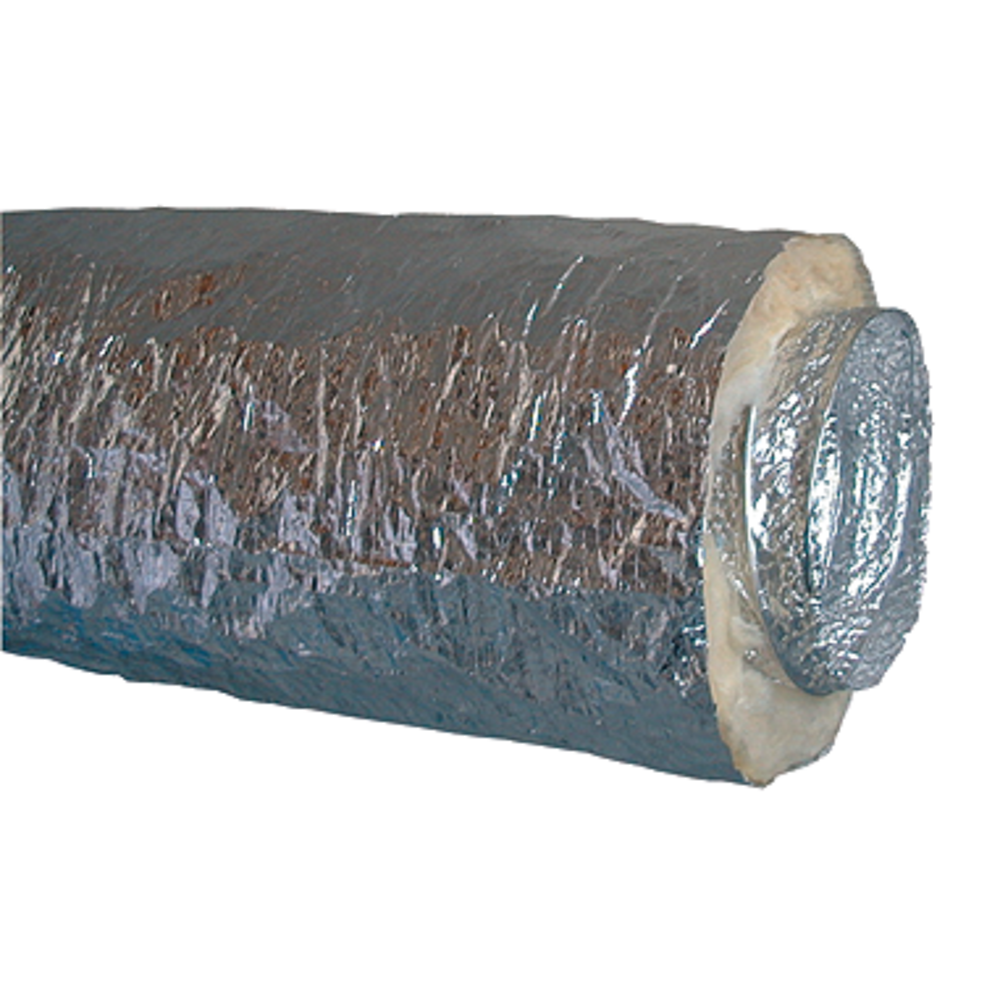

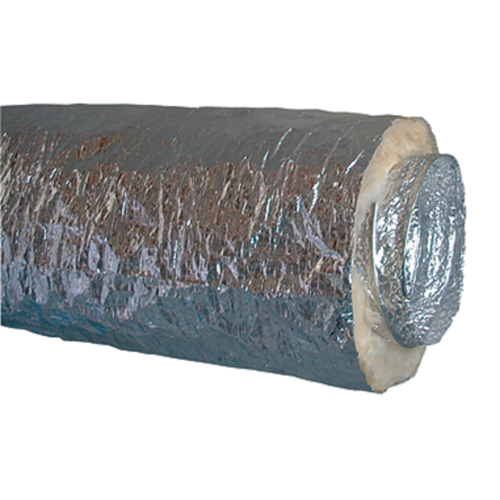

De ALGAINE Alu met Warmte-isolatie is een flexibele, soepele buis die bestaat uit 2 aluminium wanden en een laag glaswolisolatie van 25 mm dik. Ze wordt gebruikt voor de thermisch geïsoleerde verbinding tussen een aftakking en een ventiel (systeem D, airconditioning, heteluchtverwarming, ...) in elk luchtverdelingsnet van utiliteitsgebouwen.
De pluspunten van de producten
- flexibele buis met geïntegreerde thermische isolatie,
- gecomprimeerde buis voor transport en opslag,
- brandklasse M0 voor de binnenbuis.
-
materiaal:
- binnenkant: ALGAINE Alu,
- buitenkant: omhulsel van gewapend aluminium,
- thermische isolatie: glaswol 25 mm.
- verpakking: 10 m gecomprimeerd tot 1,25 m,
- buigradius: 0,6 D + 25 mm,
- gebruikstemperatuur: -30 °C tot +250 °C,
- brandklasse M0 voor de binnenbuis.
- de buis wordt gewoon op de aansluiting of de beslagring van de plenumbox geschoven,
- duw de glaswol tussen de binnen- en buitenbuis een paar cm terug en kleef de 2 buizen met RAA aluminium tape aan elkaar,
- zet vervolgens het samenstel van binnen- en buitenbuis vast op de aansluiting met behulp van een klemring, zoals een polyvalente slangklem of CSF, die u op de aluminium tape plaatst,
- voor de verbinding van 2 lengtes wordt een mannelijk koppelstuk (RM) gebruikt,
- beperk in elk geval zoveel mogelijk het gebruik van bochtstukken om drukverlies en geluidsvoortplanting te vermijden.
| Referenties | Doorsnede van vrije luchtstroom (m�) | Maximumgebruikstemperatuur (�C) | Type isolatiemateriaal |
|---|---|---|---|
| 11091915 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D80 - 10M | 0.02 |
250 |
|
| 11091916 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D100 - 10M | 0.03 |
250 |
|
| 11091917 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D125 - 10M | 0.05 |
250 |
|
| 11091918 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D150 - 10M | 0.07 |
250 |
|
| 11091919 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D160 - 10M | 0.08 |
250 |
|
| 11091920 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D200 - 10M | 0.13 |
250 |
|
| 11091921 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D250 - 10M | 0.2 |
250 |
|
| 11091922 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D315 - 10M | 0.31 |
250 |
|
| 11091923 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D355 - 10M | 0.4 |
250 |
|
| 11091924 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D400 - 10M | 0.5 |
250 |
|
| 11091925 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D450 - 10M | 0.64 |
250 |
|
| 11091926 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D500 - 10M | 0.79 |
250 |
| Referenties | L (mm) | � (mm) | Buigradius | Gewicht (kg) |
|---|---|---|---|---|
| 11091915 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D80 - 10M | 10000 |
80 |
0,6 D + 25 mm |
3,1 |
| 11091916 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D100 - 10M | 10000 |
100 |
0,6 D + 25 mm |
4,16 |
| 11091917 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D125 - 10M | 10000 |
125 |
0,6 D + 25 mm |
5,2 |
| 11091918 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D150 - 10M | 10000 |
150 |
0,6 D + 25 mm |
6 |
| 11091919 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D160 - 10M | 10000 |
160 |
0,6 D + 25 mm |
6,8 |
| 11091920 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D200 - 10M | 10000 |
200 |
0,6 D + 25 mm |
7 |
| 11091921 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D250 - 10M | 10000 |
250 |
0,6 D + 25 mm |
10,2 |
| 11091922 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D315 - 10M | 10000 |
315 |
0,6 D + 25 mm |
13,4 |
| 11091923 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D355 - 10M | 10000 |
355 |
0,6 D + 25 mm |
14 |
| 11091924 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D400 - 10M | 10000 |
400 |
0,6 D + 25 mm |
15,6 |
| 11091925 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D450 - 10M | 10000 |
450 |
0,6 D + 25 mm |
18 |
| 11091926 - Buis ALGAINE aluminium met warmte-isolatie M0-M1 D500 - 10M | 10000 |
500 |
0,6 D + 25 mm |
22 |
