45°-bocht: C 45° met afdichtingen
Aansluiting
45°-bocht: C 45° met afdichtingen
Aansluiting

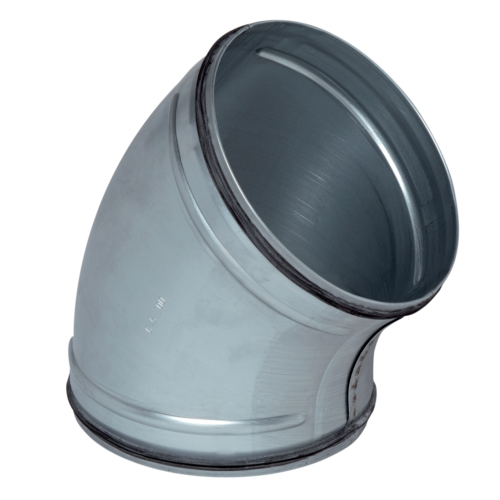

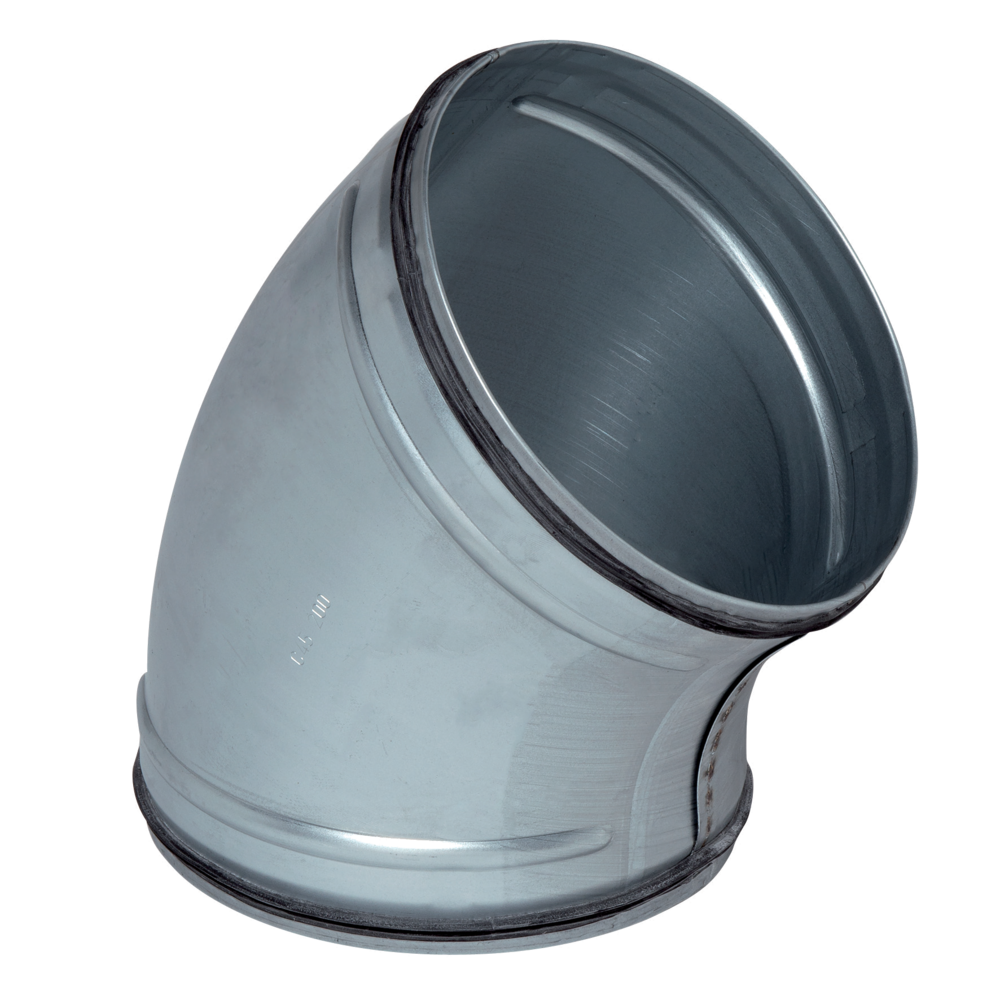

Het 45°-bochtstuk met afdichtingen dient om de richting van een gegalvaniseerd luchtverdelingsnet 45° te wijzigen. Het heeft luchtdichtheidsklasse C.
45°-bocht: C 45° met afdichtingen
Het 45°-bochtstuk met afdichtingen dient om de richting van een gegalvaniseerd luchtverdelingsnet 45° te wijzigen. Het heeft luchtdichtheidsklasse C. Tot 200 diameter zijn de bochtstukken geperst, van 250 tot 560 diameter zijn ze gesegmenteerd.
De pluspunten van de producten
- eenvoudige en snelle montage,
- dichtheidsklasse C,
- esthetische oplossing.
- assortiment is verkrijgbaar van 125 tot 560 diameter,
- gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
- gebruikstemperatuur: -30 °C tot +100 °C,
- lange levensduur (> 30 jaar), uv- en ozonbestendig,
- brandklasse M0,
- dichtheidsklasse C volgens norm NF EN 12237.
- het accessoire wordt met een licht draaiende beweging in of uit de buis geschoven,
- de Aldes-afdichting zorgt automatisch voor een hermetisch afgesloten verbinding, waardoor het niet nodig is om afdichtingskit of tape te gebruiken,
- vooral bij verticale verbindingen is het raadzaam om zelfborende schroeven te blijven gebruiken,
- de tijdwinst bij plaatsing, in vergelijking met een luchtverdelingsnet met standaardaccessoires, is ongeveer 20% (reken op een minimumwinst van 15 tot 30 s per verbindingspunt van 125 tot 315 diameter, d.w.z. een winst van 30 s tot 1 min per accessoire van deze diameters),
- de ALDES-accessoires met afdichtingen werden speciaal ontwikkeld voor een gemakkelijke verbinding/loskoppeling. Hoewel dit assortiment dichtheidsklasse C heeft, kunnen de stukken altijd makkelijk uit elkaar gehaald worden.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Gegalvaniseerd staal |

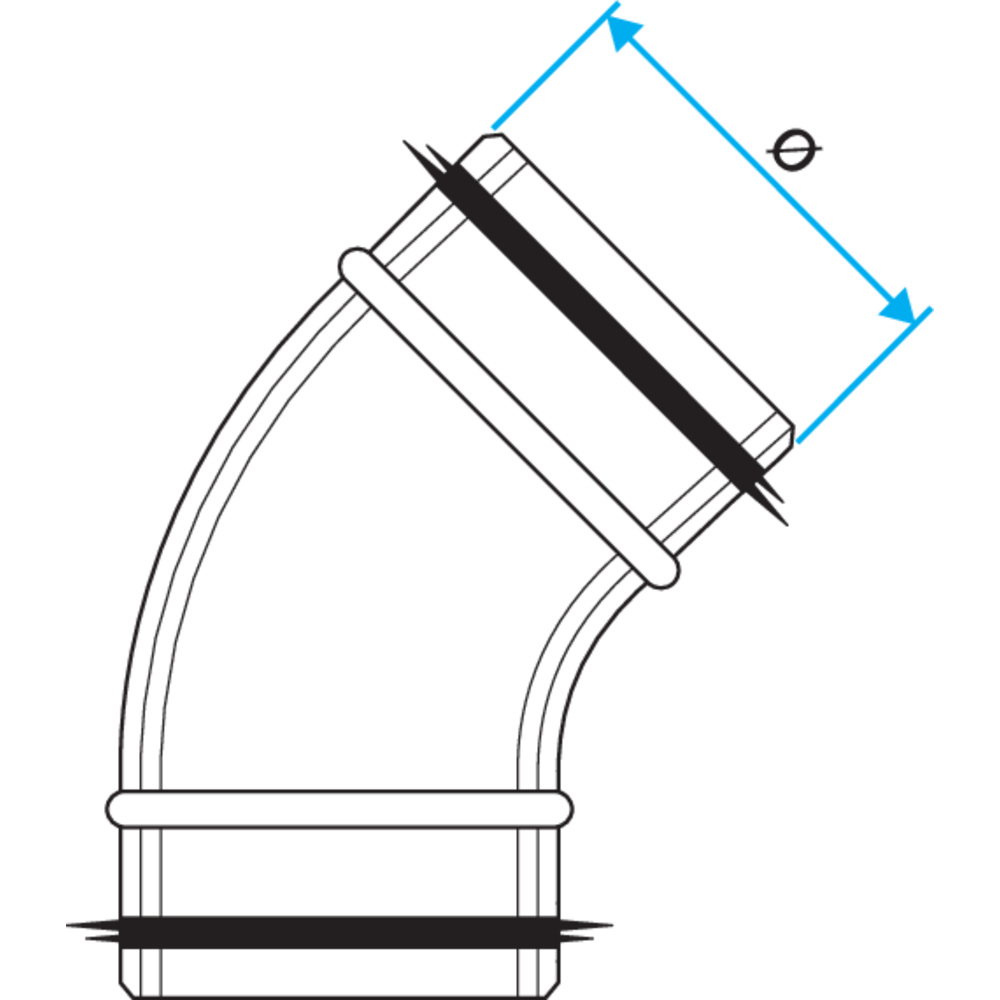

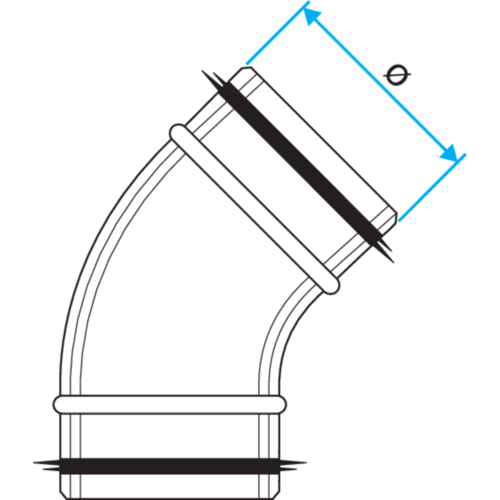

| Referenties | � (mm) | � A (mm) |
|---|---|---|
| 11098122 - C 45° GALVA+afdichting - Ø 125 mm geperst | 125 |
125 |
| 11098123 - C 45° GALVA+afdichting - Ø 160 mm geperst | 160 |
160 |
| 11098124 - C 45° GALVA+afdichting - Ø 200 mm geperst | 200 |
200 |
| 11098125 - C 45° GALVA+afdichting - Ø 250 mm | 250 |
500 |
| 11098126 - C 45° GALVA+afdichting - Ø 315 mm | 315 |
250 |
| 11098127 - C 45° GALVA+afdichting - Ø 355 mm | 355 |
315 |
| 11098128 - C 45° GALVA+afdichting - Ø 400 mm | 400 |
355 |
| 11098129 - C 45° GALVA+afdichting - Ø 500 mm | 500 |
400 |
| 11098131 - C 45° GALVA+afdichting - Ø 450 mm | 450 |
450 |
| 11098132 - C 45° GALVA+afdichting - Ø 560 mm | 560 |
560 |
| Brandklasse |
|---|
| M0 |
