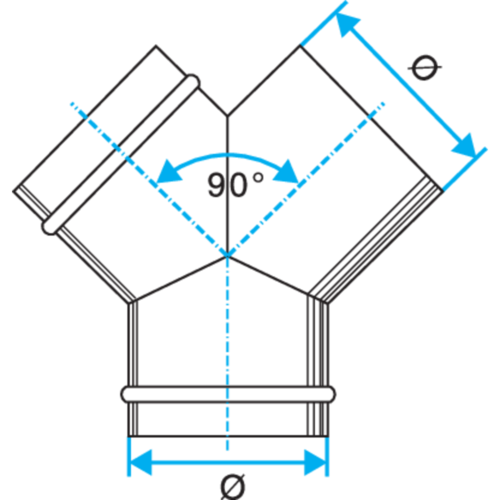

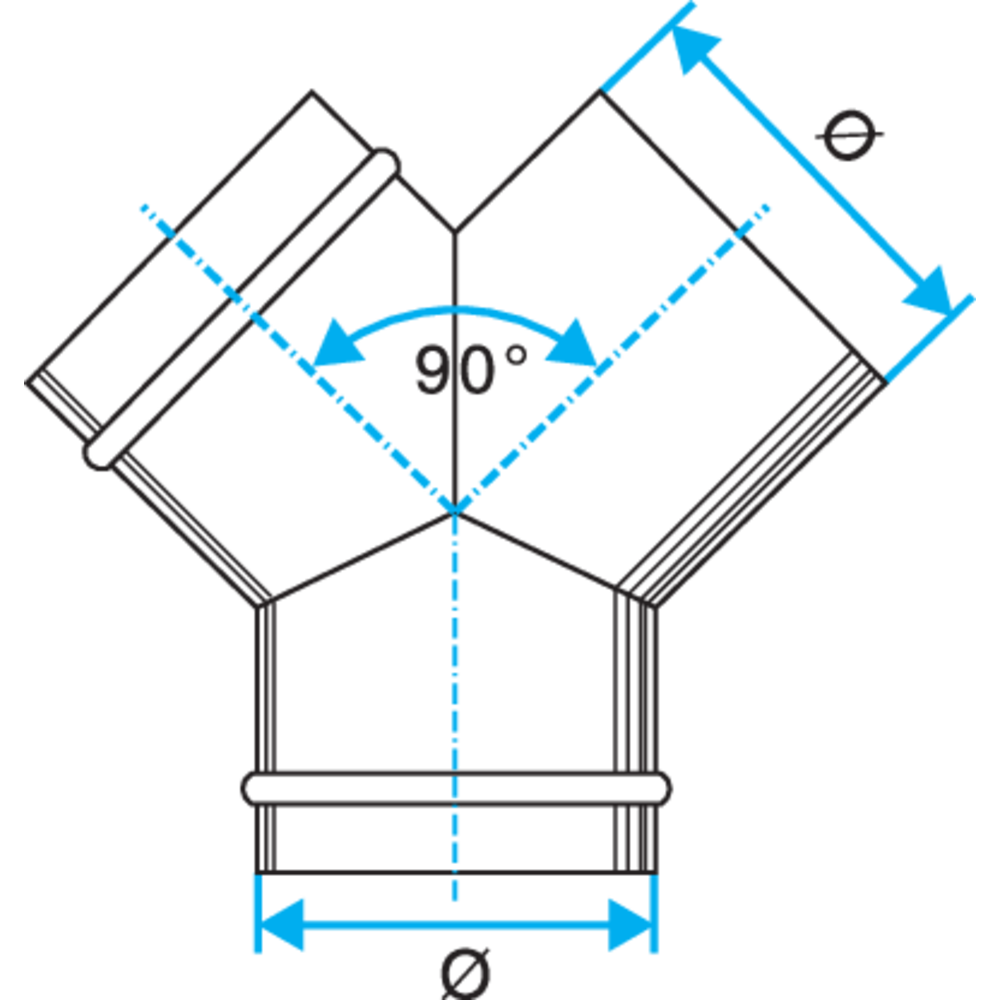

Broekstuk 90°: CS 90°
Aansluiting
Broekstuk 90°: CS 90°
Aansluiting
Het broekstuk 90° dient om 2 takken van een gegalvaniseerd luchtverdelingsnet, die een hoek van 90° vormen, samen te brengen.

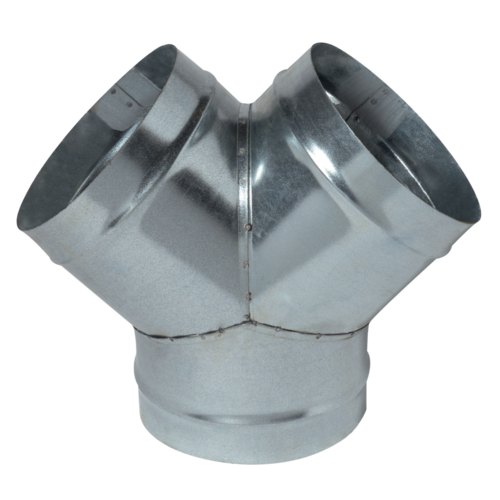

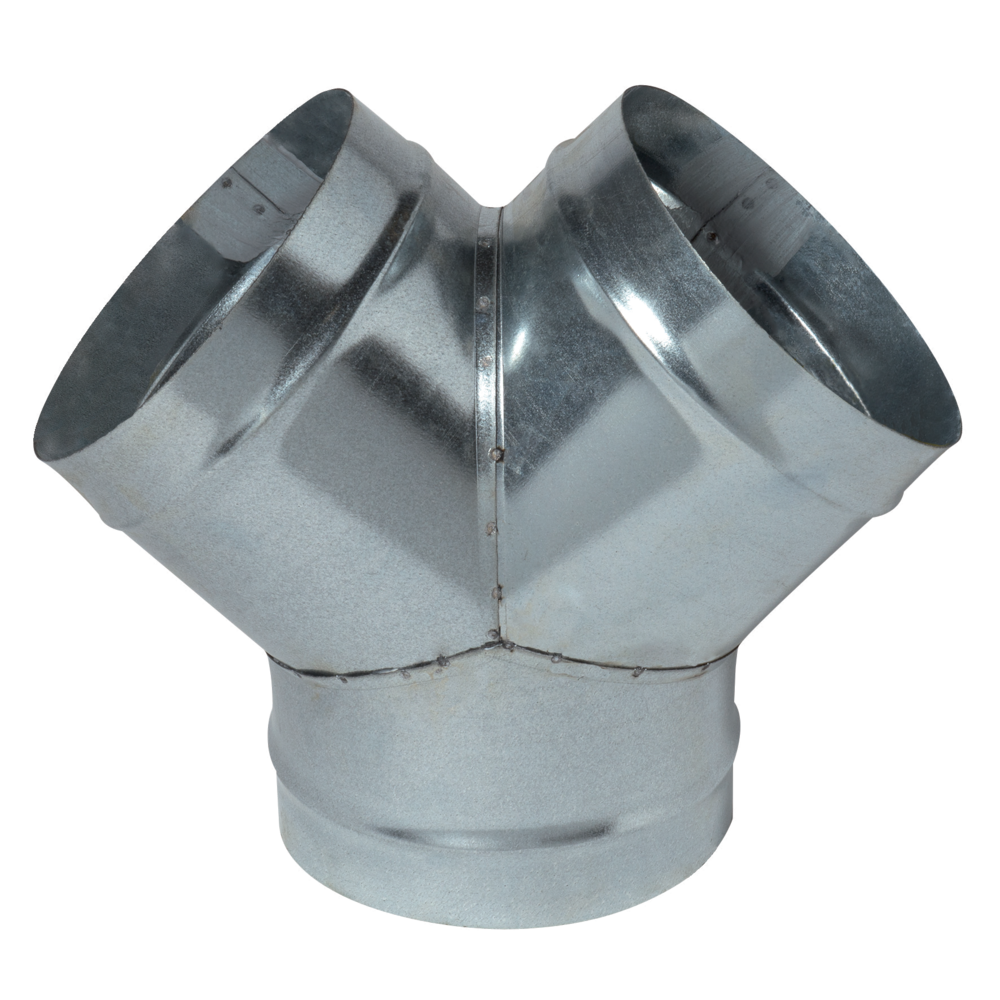

Broekstuk 90°: CS 90°
Het broekstuk 90° dient om 2 takken van een gegalvaniseerd luchtverdelingsnet, die een hoek van 90° vormen, samen te brengen. Door de aerodynamische vorm is het drukverlies sterk beperkt, vooral bij luchttoevoer.
- assortiment is verkrijgbaar van 80 tot 900 diameter,
- gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
- brandklasse M0.
- accessoires kunnen gewoon in de buizen worden geschoven: de buizen zijn vrouwelijk, de accessoires zijn mannelijk,
- dichting gebeurt met afdichtingskit en/of montageband,
- wordt met zelfborende schroeven (4 tot 6 afhankelijk van de diameter) aan de buis vastgemaakt.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Gegalvaniseerd staal |
| Referenties | � (mm) | � A (mm) |
|---|---|---|
| 11093081 - CS 90° GALVA - D80 | 80 |
80 |
| 11093082 - CS 90° GALVA - D100 | 100 |
100 |
| 11093083 - CS 90° GALVA - D125 | 125 |
125 |
| 11093085 - CS 90° GALVA - D160 | 160 |
160 |
| 11093086 - CS 90° GALVA - D200 | 200 |
200 |
| 11093087 - CS 90° GALVA - D250 | 250 |
250 |
| 11093088 - CS 90° GALVA - D315 | 315 |
315 |
| 11093089 - CS 90° GALVA - D355 | 355 |
355 |
| 11093090 - CS 90° GALVA - D400 | 400 |
400 |
| 11093091 - CS 90° GALVA - D450 | 450 |
450 |
| 11093092 - CS 90° GALVA - D500 | 500 |
500 |
| 11093093 - CS 90° GALVA - D630 | 630 |
630 |
| 11093094 - CS 90° GALVA - D800 | 800 |
800 |
| Brandklasse |
|---|
| M0 |
