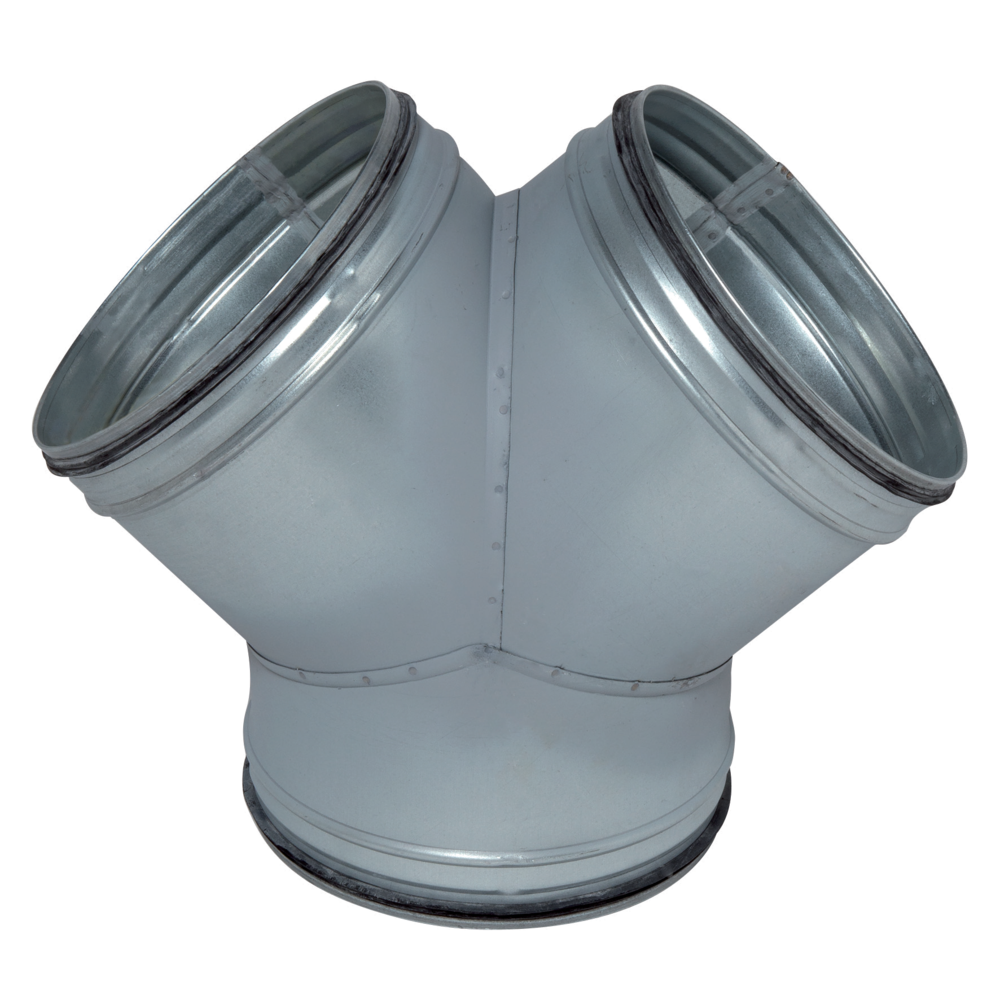

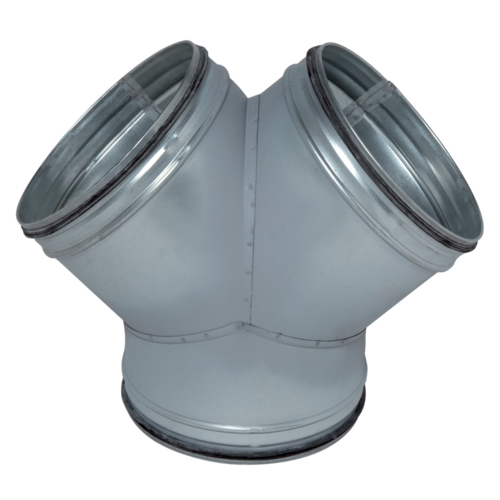

Broekstuk: CS 90° met afdichtingen
Aansluiting
Broekstuk: CS 90° met afdichtingen
Aansluiting
Het CS 90° met afdichtingen dient om 2 aftakkingen van een gegalvaniseerd luchtverdelingsnet, die een hoek van 90° vormen, samen te brengen. Het heeft luchtdichtheidsklasse C.
Broekstuk: CS 90° met afdichtingen
Het broekstuk 90° met afdichtingen dient om 2 takken van een gegalvaniseerd luchtverdelingsnet, die een hoek van 90° vormen, samen te brengen. Het heeft luchtdichtheidsklasse C. Door de aerodynamische vorm is het drukverlies sterk beperkt, vooral bij luchttoevoer.
De pluspunten van de producten
- eenvoudige en snelle montage,
- dichtheidsklasse C,
- esthetische oplossing.
- assortiment is verkrijgbaar van 125 tot 560 diameter,
- gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
- gebruikstemperatuur: -30 °C tot +100 °C,
- lange levensduur (> 30 jaar), uv- en ozonbestendig,
- brandklasse M0,
- dichtheidsklasse C volgens norm NF EN 12237.
- het accessoire wordt met een licht draaiende beweging in of uit de buis geschoven,
- de Aldes-afdichting zorgt automatisch voor een hermetisch afgesloten verbinding, waardoor het niet nodig is om afdichtingskit of tape te gebruiken,
- vooral bij verticale verbindingen is het raadzaam om zelfborende schroeven te blijven gebruiken,
- de tijdwinst bij plaatsing, in vergelijking met een luchtverdelingsnet met standaardaccessoires, is ongeveer 20% (reken op een minimumwinst van 15 tot 30 s per verbindingspunt van 125 tot 315 diameter, d.w.z. een winst van 30 s tot 1 min per accessoire van deze diameters),
- de ALDES-accessoires met afdichtingen werden speciaal ontwikkeld voor een gemakkelijke verbinding/loskoppeling. Hoewel dit assortiment dichtheidsklasse C heeft, kunnen de stukken altijd makkelijk uit elkaar gehaald worden.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Gegalvaniseerd staal |

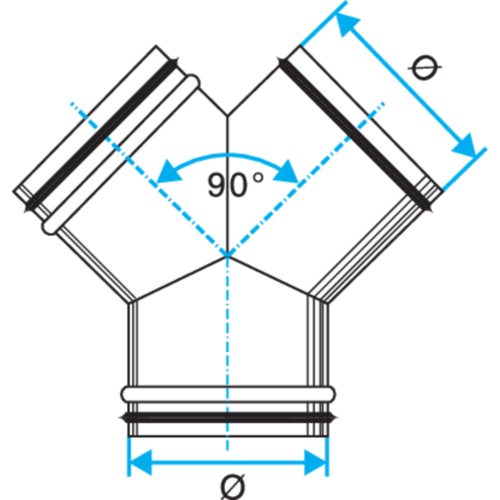

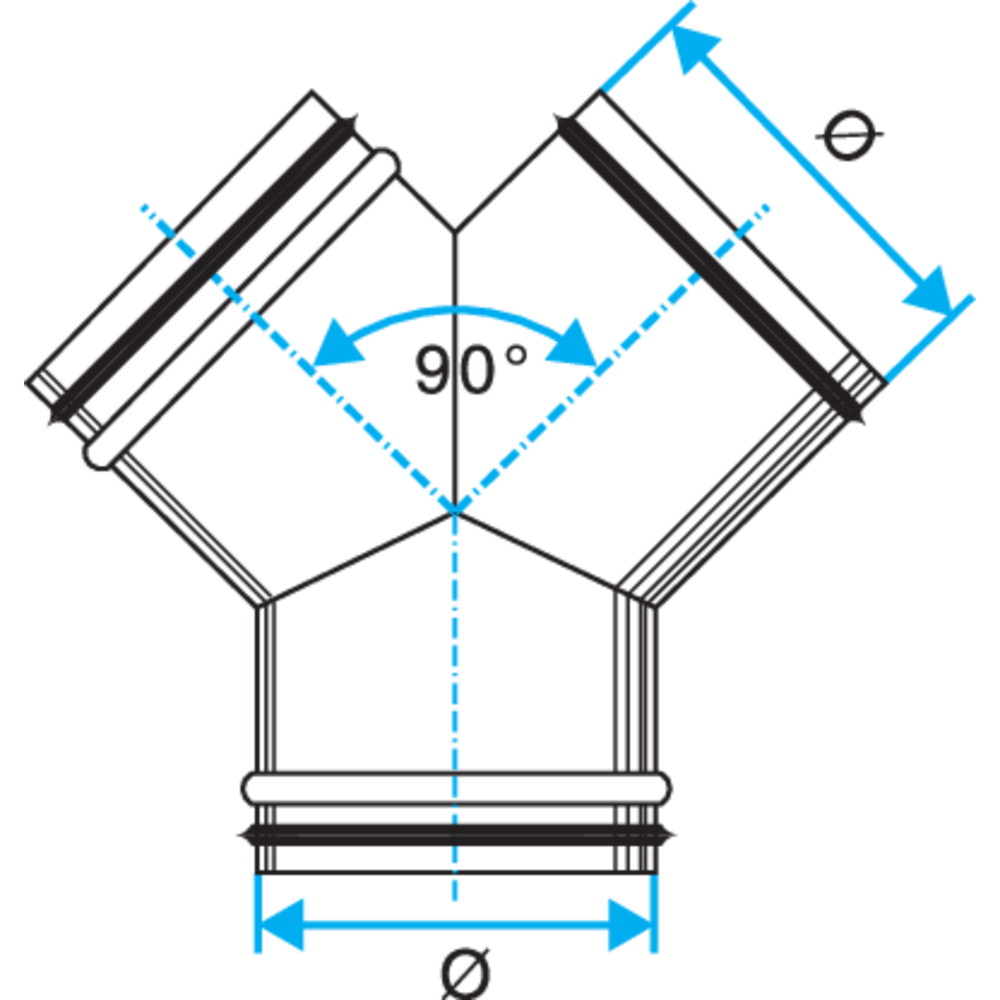

| Referenties | � (mm) | � A (mm) |
|---|---|---|
| 11098372 - CS 90° GALVA+afdichting - Ø 125 mm | 125 |
125 |
| 11098373 - CS 90° GALVA+afdichting - Ø 160 mm | 160 |
160 |
| 11098374 - CS 90° GALVA+afdichting - Ø 200 mm | 200 |
200 |
| 11098375 - CS 90° GALVA+afdichting - Ø 250 mm | 250 |
250 |
| 11098376 - CS 90° GALVA+afdichting - Ø 315 mm | 315 |
315 |
| Brandklasse |
|---|
| M0 |
