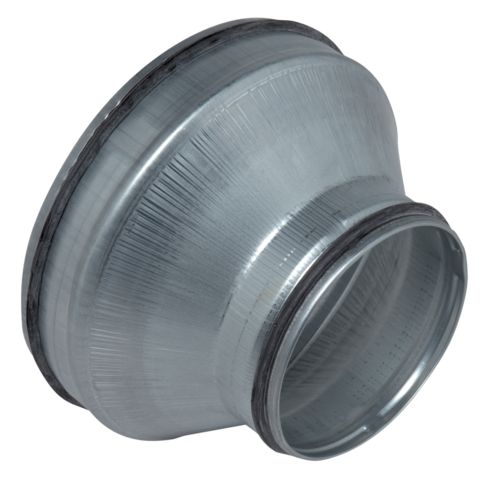

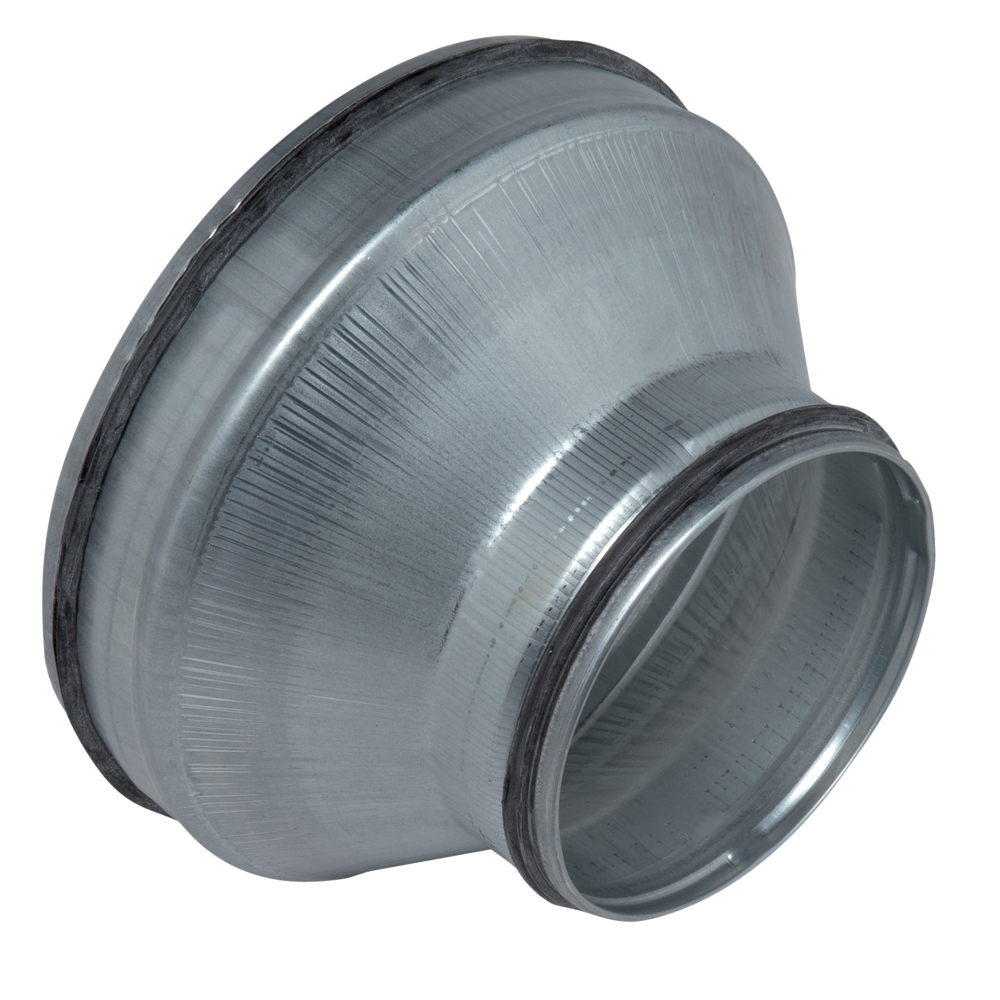

Concentrisch kegelvormig verloopstuk: RCC met afdichtingen
Aansluiting
Concentrisch kegelvormig verloopstuk: RCC met afdichtingen
Aansluiting
Het RCC met afdichtingen verbindt 2 gegalvaniseerde buizen met onderling verschillende diameters. Het heeft luchtdichtheidsklasse C.
Concentrisch kegelvormig verloopstuk: RCC met afdichtingen
Het concentrisch kegelvormig verloopstuk met afdichtingen verbindt 2 gegalvaniseerde ronde buizen met onderling verschillende diameters in een luchtverdelingsnet in utiliteitsgebouwen of meergezinswoningen. De verbinding heeft dichtheidsklasse C.
De pluspunten van de producten
- eenvoudige en snelle montage,
- dichtheidsklasse C,
- esthetische oplossing.
- assortiment is verkrijgbaar van 125 tot 560 diameter,
- gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
- gebruikstemperatuur: -30 °C tot +100 °C,
- lange levensduur (> 30 jaar), uv- en ozonbestendig,
- brandklasse M0,
- dichtheidsklasse C volgens norm NF EN 12237.
- het accessoire wordt met een licht draaiende beweging in of uit de buis geschoven,
- de Aldes-afdichting zorgt automatisch voor een hermetisch afgesloten verbinding, waardoor het niet nodig is om afdichtingskit of tape te gebruiken,
- vooral bij verticale verbindingen is het raadzaam om zelfborende schroeven te blijven gebruiken,
- de tijdwinst bij plaatsing, in vergelijking met een luchtverdelingsnet met standaardaccessoires, is ongeveer 20% (reken op een minimumwinst van 15 tot 30 s per verbindingspunt van 125 tot 315 diameter, d.w.z. een winst van 30 s tot 1 min per accessoire van deze diameters),
- de ALDES-accessoires met afdichtingen werden speciaal ontwikkeld voor een gemakkelijke verbinding/loskoppeling. Hoewel dit assortiment luchtdichtheidsklasse C heeft, kunnen de stukken altijd makkelijk uit elkaar gehaald worden.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Gegalvaniseerd staal |

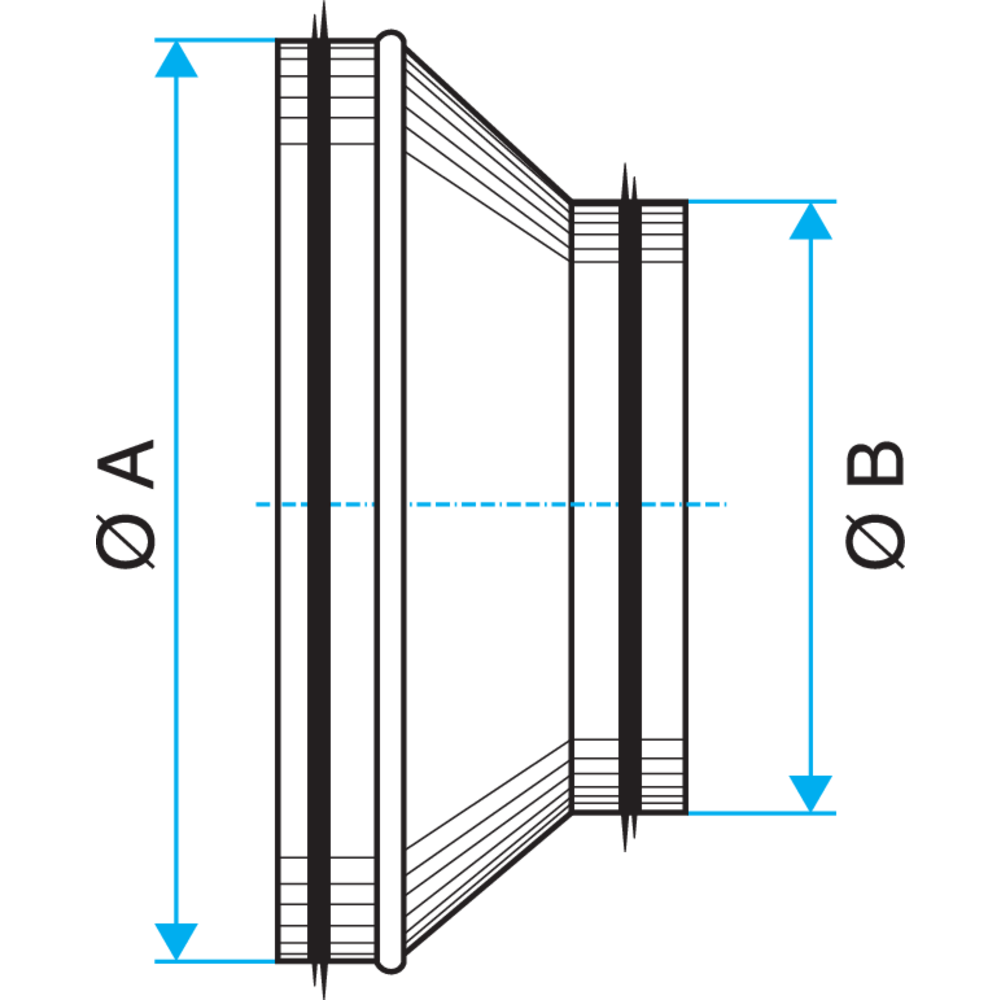

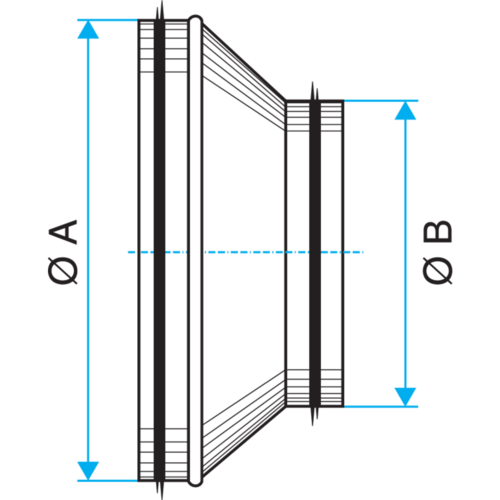

| Referenties | � A (mm) | � B (mm) |
|---|---|---|
| 11098184 - RCC GALVA+afdichting - Ø 160/125 mm | 160 |
125 |
| 11098185 - RCC GALVA+afdichting - Ø 200/125 mm | 200 |
125 |
| 11098186 - RCC GALVA+afdichting - Ø 200/160 mm | 200 |
160 |
| 11098187 - RCC GALVA+afdichting - Ø 250/125 mm | 250 |
125 |
| 11098188 - RCC GALVA+afdichting - Ø 250/160 mm | 250 |
160 |
| 11098189 - RCC GALVA+afdichting - Ø 250/200 mm | 250 |
200 |
| 11098190 - RCC GALVA+afdichting - Ø 315/160 mm | 315 |
160 |
| 11098191 - RCC GALVA+afdichting - Ø 315/200 mm | 315 |
200 |
| 11098192 - RCC GALVA+afdichting - Ø 315/250 mm | 315 |
250 |
| 11098193 - RCC GALVA+afdichting - Ø 355/250 mm | 355 |
250 |
| 11098194 - RCC GALVA+afdichting - Ø 355/315 mm | 355 |
315 |
| 11098195 - RCC GALVA+afdichting - Ø 400/250 mm | 400 |
250 |
| 11098196 - RCC GALVA+afdichting - Ø 400/315 mm | 400 |
315 |
| 11098197 - RCC GALVA+afdichting - Ø 400/355 mm | 400 |
355 |
| 11098198 - RCC GALVA+afdichting - Ø 450/315 mm | 450 |
315 |
| 11098199 - RCC GALVA+afdichting - Ø 500/355 mm | 500 |
355 |
| 11098200 - RCC GALVA+afdichting - Ø 500/400 mm | 500 |
400 |
| 11098203 - RCC GALVA+afdichting - Ø 355/200 mm | 355 |
200 |
| 11098204 - RCC GALVA+afdichting - Ø 450/400 mm | 450 |
400 |
| 11098205 - RCC GALVA+afdichting - Ø 450/355 mm | 450 |
355 |
| 11098206 - RCC GALVA+afdichting - Ø 500/450 mm | 500 |
450 |
| 11098207 - RCC GALVA+afdichting - Ø 560/500 mm | 560 |
500 |
| 11098208 - RCC GALVA+afdichting - Ø 560/450 mm | 560 |
450 |
| 11098209 - RCC GALVA+afdichting - Ø 560/400 mm | 560 |
400 |
| Brandklasse |
|---|
| M0 |
