Haaks T-stuk: TE 90° Aansluiting

Haaks T-stuk: TE 90°

Aansluiting

De TE 90° Verbindt 2 takken van een gegalvaniseerd luchtverdelingsnet onder een hoek van 90°.
Ga naar de referenties

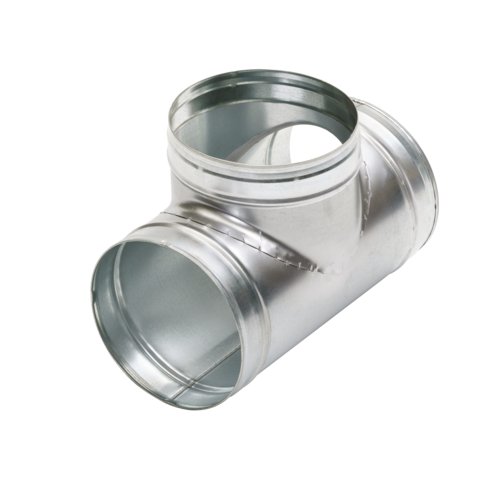

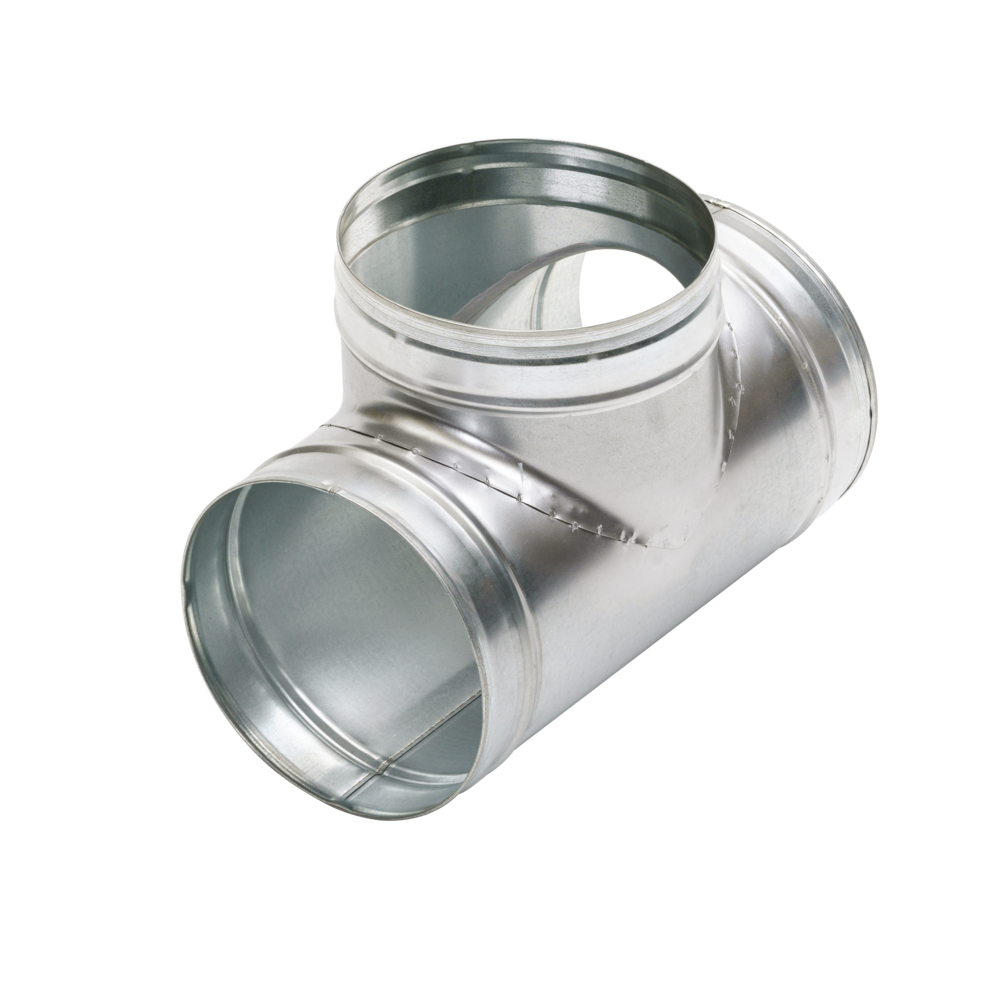

Haaks T-stuk: TE 90°
De TE 90° verbindt 2 takken van een gegalvaniseerd luchtverdelingsnet onder een hoek van 90°. Het koppelstuk garandeert een montage zonder lek of buitensporig drukverlies op de aftakking.
Haaks T-stuk: TE 90°
  • assortiment is verkrijgbaar van 80 tot 900 diameter,
  • gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
  • brandklasse M0.
  • accessoires kunnen gewoon in de buizen worden geschoven: de buizen zijn vrouwelijk, de accessoires zijn mannelijk,
  • dichting gebeurt met afdichtingskit en/of montageband,
  • wordt met zelfborende schroeven (4 tot 6 afhankelijk van de diameter) aan de buis vastgemaakt.
Hoofdmateriaal Type isolatiemateriaal

Gegalvaniseerd staal
Haaks T-stuk: TE 90°

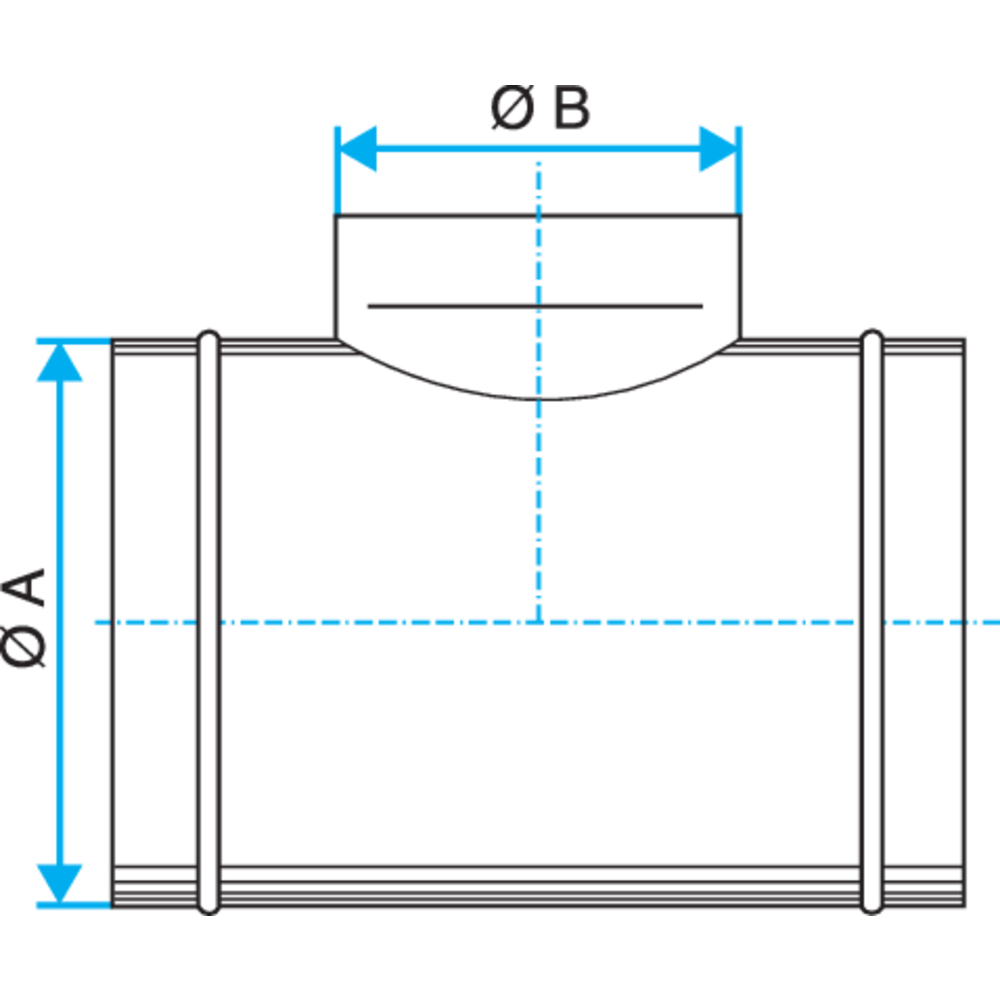

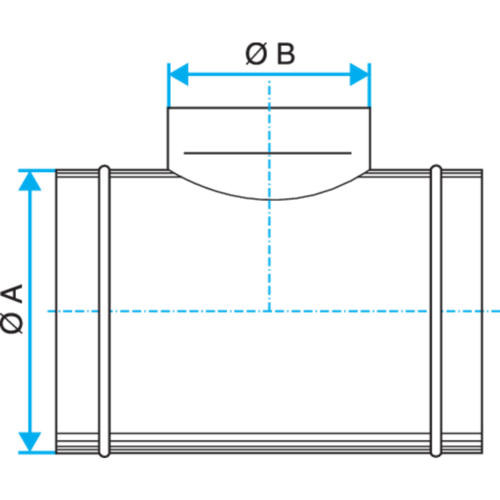

Referenties � A (mm) � B (mm)
11093102 - T-STUK GALVA - D80/80

80

80
11093104 - T-STUK GALVA - D100/100

100

100
11093105 - T-STUK GALVA - D100/80

100

80
11093107 - T-STUK GALVA - D125/125

125

125
11093108 - T-STUK GALVA - D125/100

125

100
11093109 - T-STUK GALVA - D125/80

125

80
11093111 - T-STUK GALVA - D160/160

160

160
11093112 - T-STUK GALVA - D160/125

160

125
11093113 - T-STUK GALVA - D160/100

160

100
11093114 - T-STUK GALVA - D160/80

160

80
11093116 - T-STUK GALVA - D200/200

200

200
11093117 - T-STUK GALVA - D200/160

200

160
11093118 - T-STUK GALVA - D200/125

200

125
11093122 - T-STUK GALVA - D250/250

250

250
11093123 - T-STUK GALVA - D250/200

250

200
11093124 - T-STUK GALVA - D250/160

250

160
11093125 - T-STUK GALVA - D250/125

250

125
11093129 - T-STUK GALVA - D315/315

315

315
11093130 - T-STUK GALVA - D315/250

315

250
11093131 - T-STUK GALVA - D315/200

315

200
11093132 - T-STUK GALVA - D315/160

315

160
11093133 - T-STUK GALVA - D315/125

315

125
Brandklasse

M0
