Haaks T-stuk: TE met afdichtingen
Aansluiting
Haaks T-stuk: TE met afdichtingen
Aansluiting

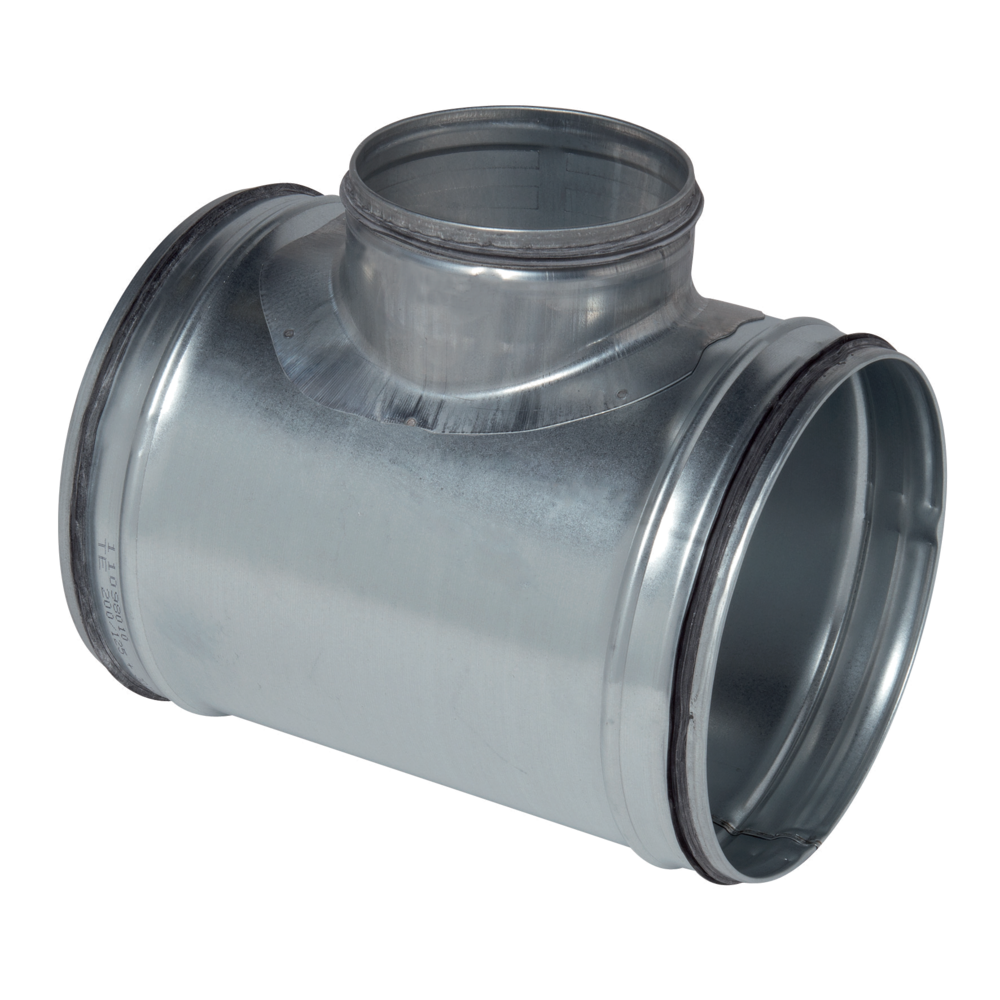

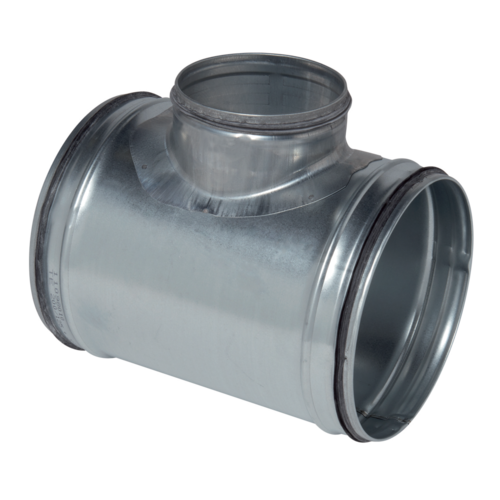

De TE 90° met afdichtingen verbindt 2 gegalvaniseerde buizen onder een hoek van 90°, waarbij de verbinding luchtdichtheidsklasse C heeft.
Haaks T-stuk: TE met afdichtingen
De TE 90° met afdichtingen verbindt 2 gegalvaniseerde buizen onder een hoek van 90°, waarbij de verbinding dichtheidsklasse C heeft. Het accessoire garandeert een toepassing zonder lekken of buitensporig drukverlies op de aftakking.
De pluspunten van de producten
- eenvoudige en snelle montage,
- dichtheidsklasse C,
- esthetische oplossing.
- assortiment is verkrijgbaar van 125 tot 560 diameter,
- gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
- felsrand tot en met 315 diameter,
- dubbelharde afdichting in groef voor diameters groter dan 315,
- gebruikstemperatuur: -30 °C tot +100 °C,
- lange levensduur (> 30 jaar), uv- en ozonbestendig,
- brandklasse M0,
- dichtheidsklasse C volgens norm NF EN 12237.
- het accessoire wordt met een licht draaiende beweging in of uit de buis geschoven,
- de Aldes-afdichting zorgt automatisch voor een hermetisch afgesloten verbinding, waardoor het niet nodig is om afdichtingskit of tape te gebruiken,
- vooral bij verticale verbindingen is het raadzaam om zelfborende schroeven te blijven gebruiken,
- de tijdwinst bij plaatsing, in vergelijking met een luchtverdelingsnet met standaardaccessoires, is ongeveer 20% (reken op een minimumwinst van 15 tot 30 s per verbindingspunt van 125 tot 315 diameter, d.w.z. een winst van 30 s tot 1 min per accessoire van deze diameters),
- de ALDES-accessoires met afdichtingen werden speciaal ontwikkeld voor een gemakkelijke verbinding/loskoppeling. Hoewel dit assortiment dichtheidsklasse C heeft, kunnen de stukken altijd makkelijk uit elkaar gehaald worden.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Gegalvaniseerd staal |

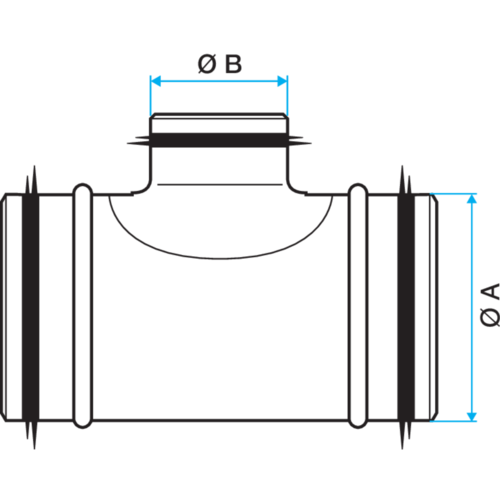

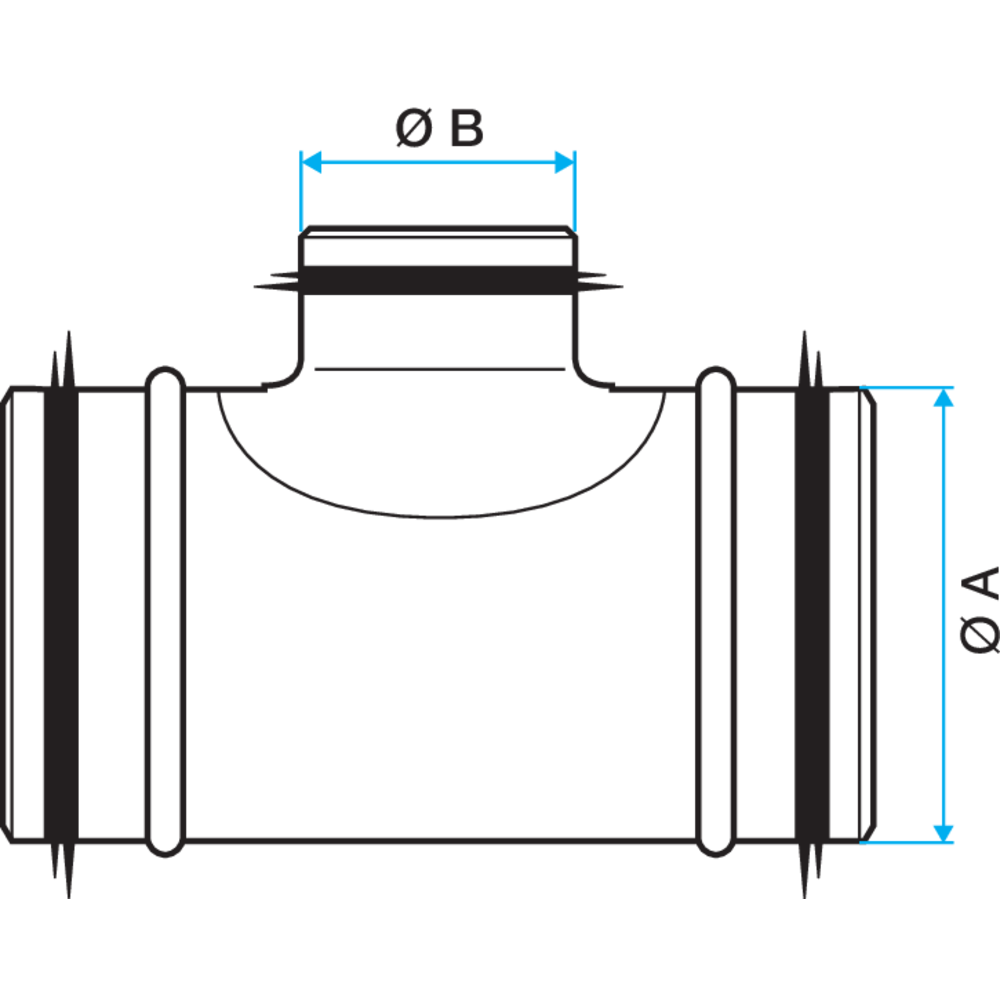

| Referenties | � A (mm) | � B (mm) |
|---|---|---|
| 11098002 - TE GALVA+afdichting - Ø 125/125 mm | 125 |
125 |
| 11098005 - TE GALVA+afdichting - Ø 160/160 mm | 160 |
160 |
| 11098006 - TE GALVA+afdichting - Ø 160/125 mm | 160 |
125 |
| 11098008 - TE GALVA+afdichting - Ø 200/200 mm | 200 |
200 |
| 11098009 - TE GALVA+afdichting - Ø 200/160 mm | 200 |
160 |
| 11098010 - TE GALVA+afdichting - Ø 200/125 mm | 200 |
125 |
| 11098011 - TE GALVA+afdichting - Ø 250/250 mm | 250 |
250 |
| 11098012 - TE GALVA+afdichting - Ø 250/200 mm | 250 |
200 |
| 11098013 - TE GALVA+afdichting - Ø 250/160 mm | 250 |
160 |
| 11098014 - TE GALVA+afdichting - Ø 250/125 mm | 250 |
125 |
| 11098015 - TE GALVA+afdichting - Ø 315/315 mm | 315 |
315 |
| 11098016 - TE GALVA+afdichting - Ø 315/250 mm | 315 |
250 |
| 11098017 - TE GALVA+afdichting - Ø 315/200 mm | 315 |
200 |
| 11098018 - TE GALVA+afdichting - Ø 315/160 mm | 315 |
160 |
| 11098019 - TE GALVA+afdichting - Ø 315/125 mm | 315 |
125 |
| 11098020 - TE GALVA+afdichting - Ø 355/355 mm | 355 |
355 |
| 11098021 - TE GALVA+afdichting - Ø 355/315 mm | 355 |
315 |
| 11098022 - TE GALVA+afdichting - Ø 355/250 mm | 355 |
250 |
| 11098023 - TE GALVA+afdichting - Ø 355/200 mm | 355 |
200 |
| 11098024 - TE GALVA+afdichting - Ø 355/160 mm | 355 |
160 |
| 11098025 - TE GALVA+afdichting - Ø 355/125 mm | 355 |
125 |
| 11098026 - TE GALVA+afdichting - Ø 400/400 mm | 400 |
400 |
| 11098027 - TE GALVA+afdichting - Ø 400/315 mm | 400 |
315 |
| 11098028 - TE GALVA+afdichting - Ø 400/250 mm | 400 |
250 |
| 11098029 - TE GALVA+afdichting - Ø 400/200 mm | 400 |
200 |
| 11098030 - TE GALVA+afdichting - Ø 400/160 mm | 400 |
160 |
| 11098031 - TE GALVA+afdichting - Ø 400/125 mm | 400 |
125 |
| 11098032 - TE GALVA+afdichting - Ø 500/500 mm | 500 |
500 |
| 11098033 - TE GALVA+afdichting - Ø 500/315 mm | 500 |
315 |
| 11098034 - TE GALVA+afdichting - Ø 500/250 mm | 500 |
250 |
| 11098035 - TE GALVA+afdichting - Ø 500/200 mm | 500 |
200 |
| 11098037 - TE GALVA+afdichting - Ø 400/355 mm | 400 |
355 |
| 11098038 - TE GALVA+afdichting - Ø 450/450 mm | 450 |
450 |
| 11098039 - TE GALVA+afdichting - Ø 450/400 mm | 450 |
400 |
| 11098040 - TE GALVA+afdichting - Ø 450/355 mm | 450 |
355 |
| 11098041 - TE GALVA+afdichting - Ø 450/315 mm | 450 |
315 |
| 11098042 - TE GALVA+afdichting - Ø 450/250 mm | 450 |
250 |
| 11098043 - TE GALVA+afdichting - Ø 450/200 mm | 450 |
200 |
| 11098044 - TE GALVA+afdichting - Ø 450/160 mm | 450 |
160 |
| 11098045 - TE GALVA+afdichting - Ø 450/125 mm | 450 |
125 |
| 11098046 - TE GALVA+afdichting - Ø 500/400 mm | 500 |
400 |
| 11098047 - TE GALVA+afdichting - Ø 500/355 mm | 500 |
355 |
| 11098404 - TE GALVA+afdichting - Ø 560/560 mm | 560 |
560 |
| 11098405 - TE GALVA+afdichting - Ø 560/500 mm | 560 |
500 |
| 11098406 - TE GALVA+afdichting - Ø 560/450 mm | 560 |
450 |
| 11098407 - TE GALVA+afdichting - Ø 560/400 mm | 560 |
400 |
| 11098408 - TE GALVA+afdichting - Ø 560/355 mm | 560 |
355 |
| 11098409 - TE GALVA+afdichting - Ø 560/315 mm | 560 |
315 |
| Brandklasse |
|---|
| M0 |
