Rond haaks aftakstuk: PEC 90°
Aansluiting
Rond haaks aftakstuk: PEC 90°
Aansluiting

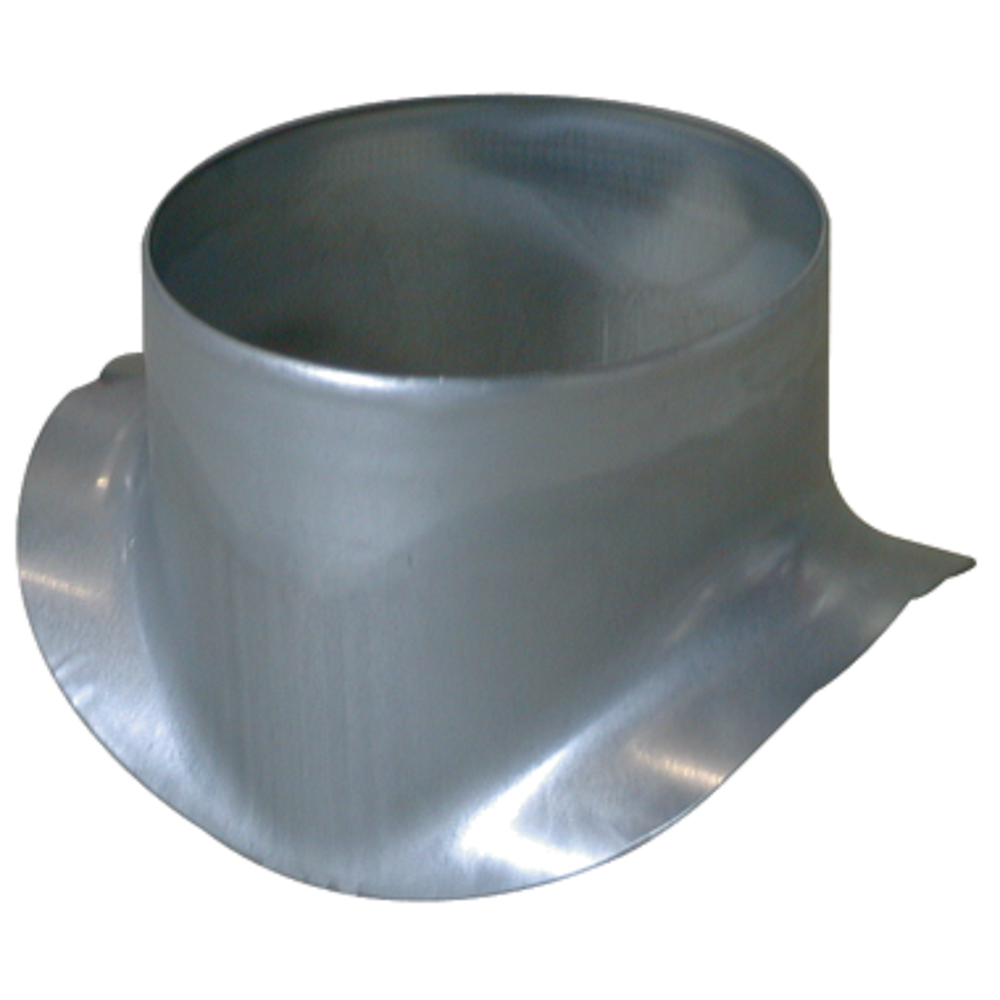

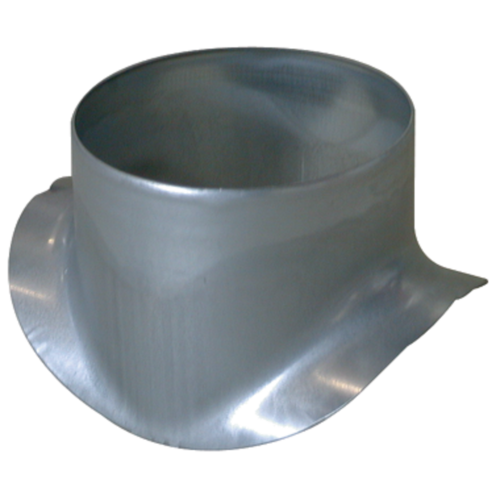

Het ronde haakse aftakstuk zorgt voor een 90°-aftakking van een ronde gegalvaniseerde buis.
Rond haaks aftakstuk: PEC 90°
Het ronde haakse aftakstuk wordt gebruikt voor een 90°-aftakking van een ronde gegalvaniseerde buis. Het ronde haakse aftakstuk wordt gebruikt voor horizontale aftakkingen van een luchtverdelingsnet bij utiliteitsgebouwen. Het gebruik van dit accessoire wordt afgeraden voor verticale hoofdkanalen in residentiële gebouwen (gebruik hiervoor de in de fabriek gemonteerde CRE’s).
- assortiment is verkrijgbaar van 80 tot 900 diameter,
- gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
- brandklasse M0.
- bij montage extra aandacht besteden aan mogelijk drukverlies, stromingsgeluid en lekdebieten,
- accessoires kunnen gewoon in de buizen worden geschoven: de buizen zijn vrouwelijk, de accessoires zijn mannelijk,
- dichting gebeurt met afdichtingskit en/of montageband,
- wordt met zelfborende schroeven (4 tot 6 afhankelijk van de diameter) aan de buis vastgemaakt.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Gegalvaniseerd staal |

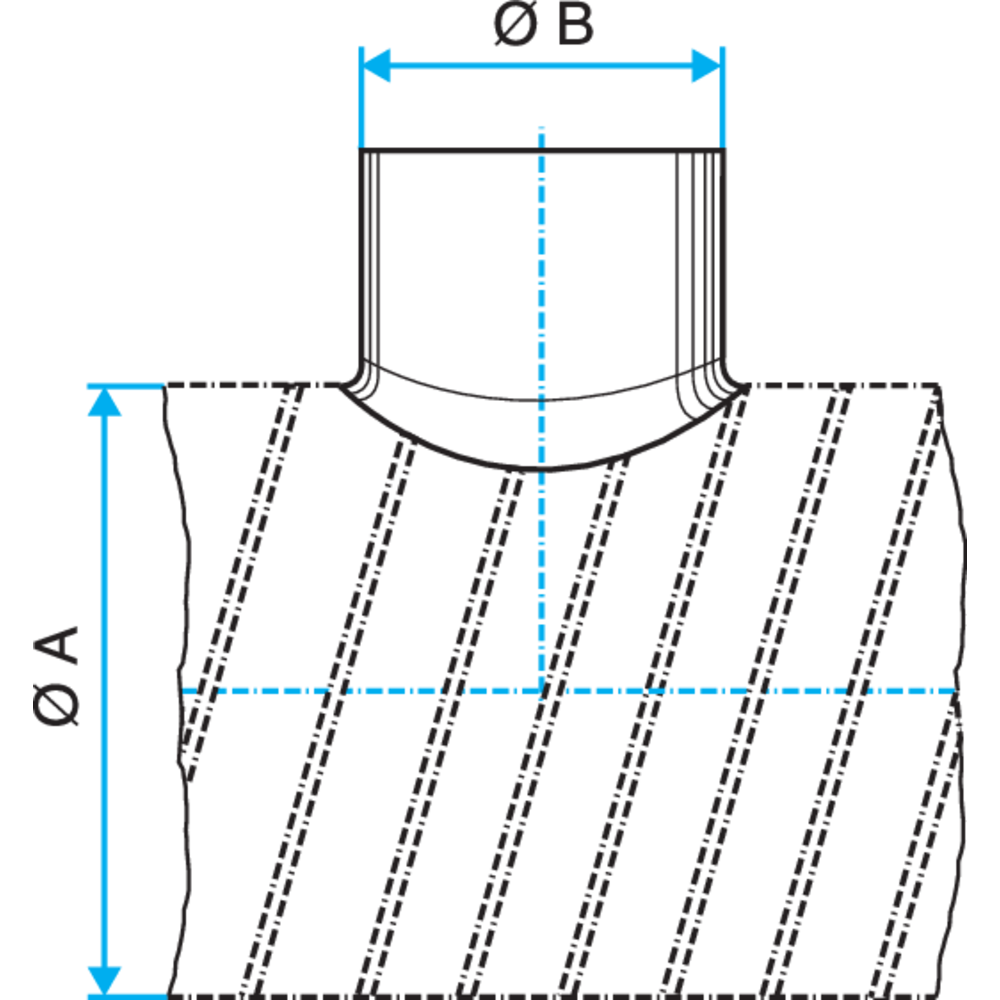

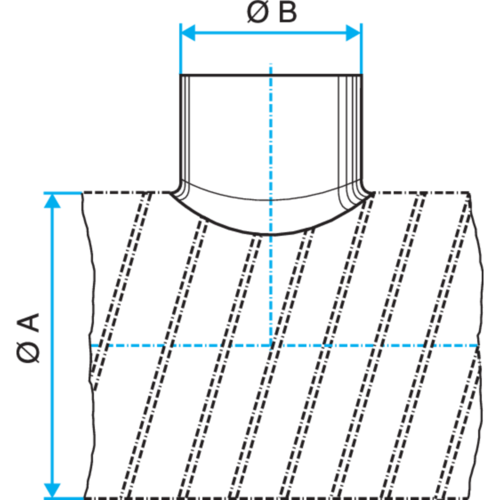

| Referenties | � A (mm) | � B (mm) |
|---|---|---|
| 11094501 - PEC GALVA - D160/160 | 160 |
160 |
| 11094502 - PEC GALVA - D160/200 | 200 |
160 |
| 11094503 - PEC GALVA - D160/250 | 250 |
160 |
| 11094508 - PEC GALVA - D200/200 | 200 |
200 |
| 11094509 - PEC GALVA - D200/250 | 250 |
200 |
| 11094513 - PEC GALVA - D200/500 | 500 |
200 |
| 11094514 - PEC GALVA - D250/250 | 250 |
250 |
| 11094515 - PEC GALVA - D250/315 | 315 |
250 |
| 11094519 - PEC GALVA - D315/315 | 315 |
315 |
| 11094541 - PEC GALVA - D125/125 | 125 |
125 |
| 11094542 - PEC GALVA - D125/150-160 | 160 |
125 |
| 11094543 - PEC GALVA - D125/200 | 200 |
125 |
| 11094570 - PEC GALVA - D80/80 | 80 |
80 |
| 11094571 - PEC GALVA - D80/100 | 100 |
80 |
| 11094572 - PEC GALVA - D80/125 | 125 |
80 |
| 11094574 - PEC GALVA - D80/250-355 | 250 - 355 |
80 |
| 11094575 - PEC GALVA - D100/100 | 100 |
100 |
| 11094576 - PEC GALVA - D100/125 | 125 |
100 |
| 11094577 - PEC GALVA - D100/150-160 | 160 |
100 |
| 11094578 - PEC GALVA - D100/200 | 200 |
100 |
| Brandklasse |
|---|
| M0 |
