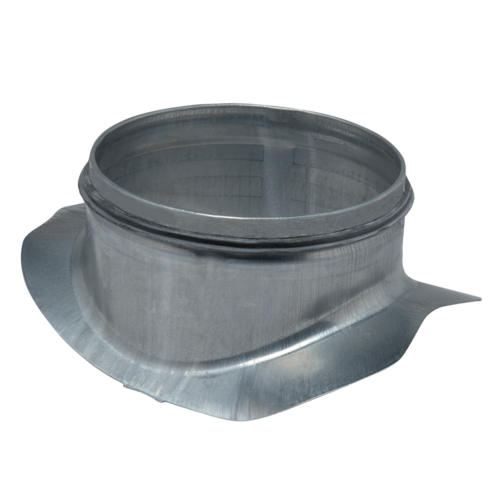

Rond haaks aftakstuk: PEC met afdichtingen
Aansluiting
Rond haaks aftakstuk: PEC met afdichtingen
Aansluiting

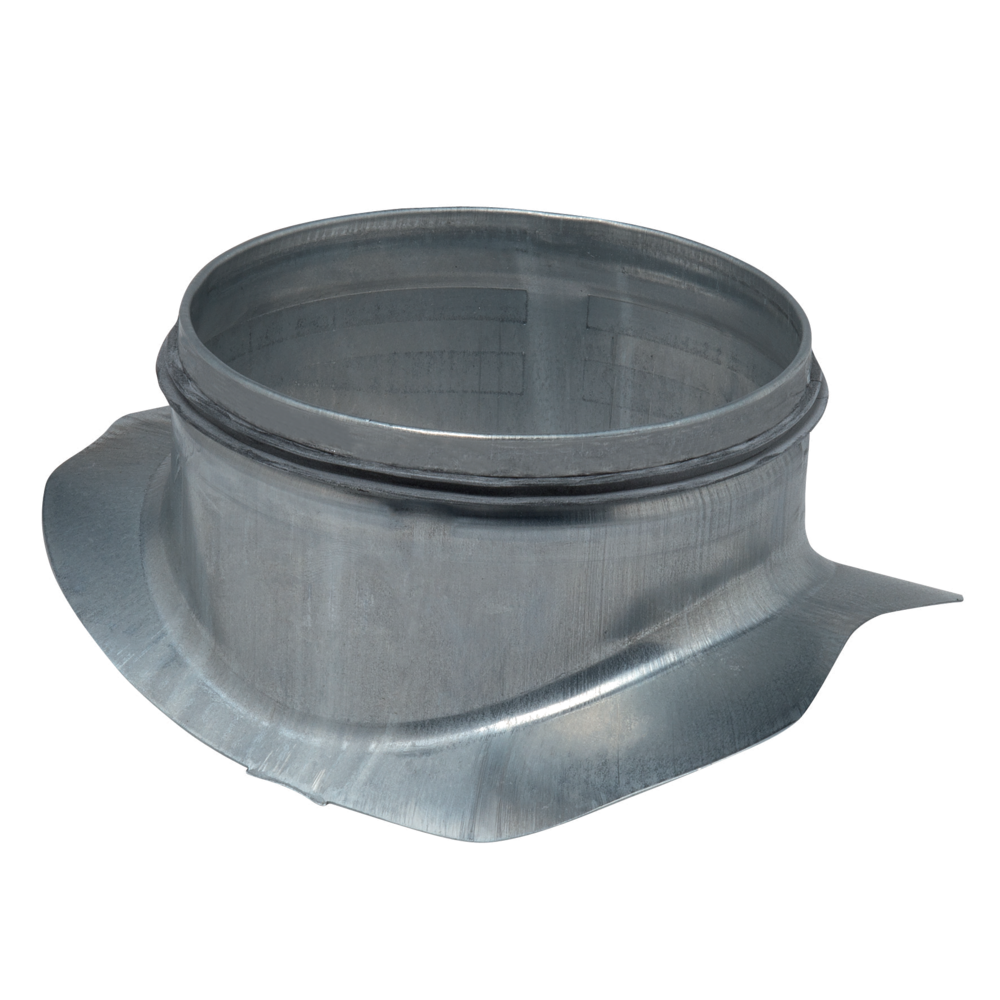

Het ronde haakse aftakstuk met afdichtingen wordt gebruikt voor een 90°-aftakking van een ronde gegalvaniseerde buis.
Rond haaks aftakstuk: PEC met afdichtingen
Het ronde haakse aftakstuk met afdichtingen wordt gebruikt voor een 90°-aftakking van een ronde gegalvaniseerde buis. Het ronde haakse aftakstuk met afdichtingen wordt gebruikt voor horizontale aftakkingen van een luchtverdelingsnet bij utiliteitsgebouwen. Het gebruik van dit accessoire wordt afgeraden voor verticale hoofdkanalen in residentiële gebouwen (gebruik hiervoor de in de fabriek gemonteerde CRE’s).
De pluspunten van de producten
- eenvoudige en snelle montage,
- esthetische oplossing.
- assortiment is verkrijgbaar van 125 tot 315 diameter,
- gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
- alle afdichtingen zijn gefelst,
- gebruikstemperatuur: -30 °C tot +100 °C,
- lange levensduur (> 30 jaar), uv- en ozonbestendig,
- brandklasse M0,
- niet aanbevolen voor dichtheidsklasse C of D.
- bij montage extra aandacht besteden aan mogelijk drukverlies, stromingsgeluid en lekdebieten,
- gebruik bij voorkeur onze geprefabriceerde T-stukken met afdichting,
- het accessoire wordt met een licht draaiende beweging in of uit de buis geschoven,
- de Aldes-afdichting zorgt automatisch voor een hermetisch afgesloten verbinding, waardoor het niet nodig is om afdichtingskit of tape te gebruiken,
- vooral bij verticale verbindingen is het raadzaam om zelfborende schroeven te blijven gebruiken,
- de tijdwinst bij plaatsing, in vergelijking met een luchtverdelingsnet met standaardaccessoires, is ongeveer 20% (reken op een minimumwinst van 15 tot 30 s per verbindingspunt van 125 tot 315 diameter, d.w.z. een winst van 30 s tot 1 min per accessoire van deze diameters),
- de ALDES-accessoires met afdichtingen werden speciaal ontwikkeld voor een gemakkelijke verbinding/loskoppeling. Hoewel dit assortiment dichtheidsklasse C heeft, kunnen de stukken altijd makkelijk uit elkaar gehaald worden.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Gegalvaniseerd staal |

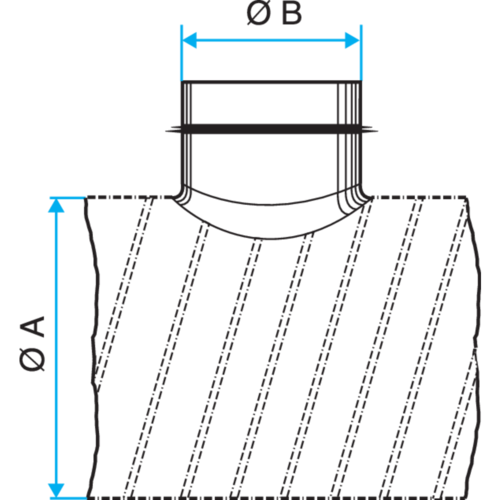

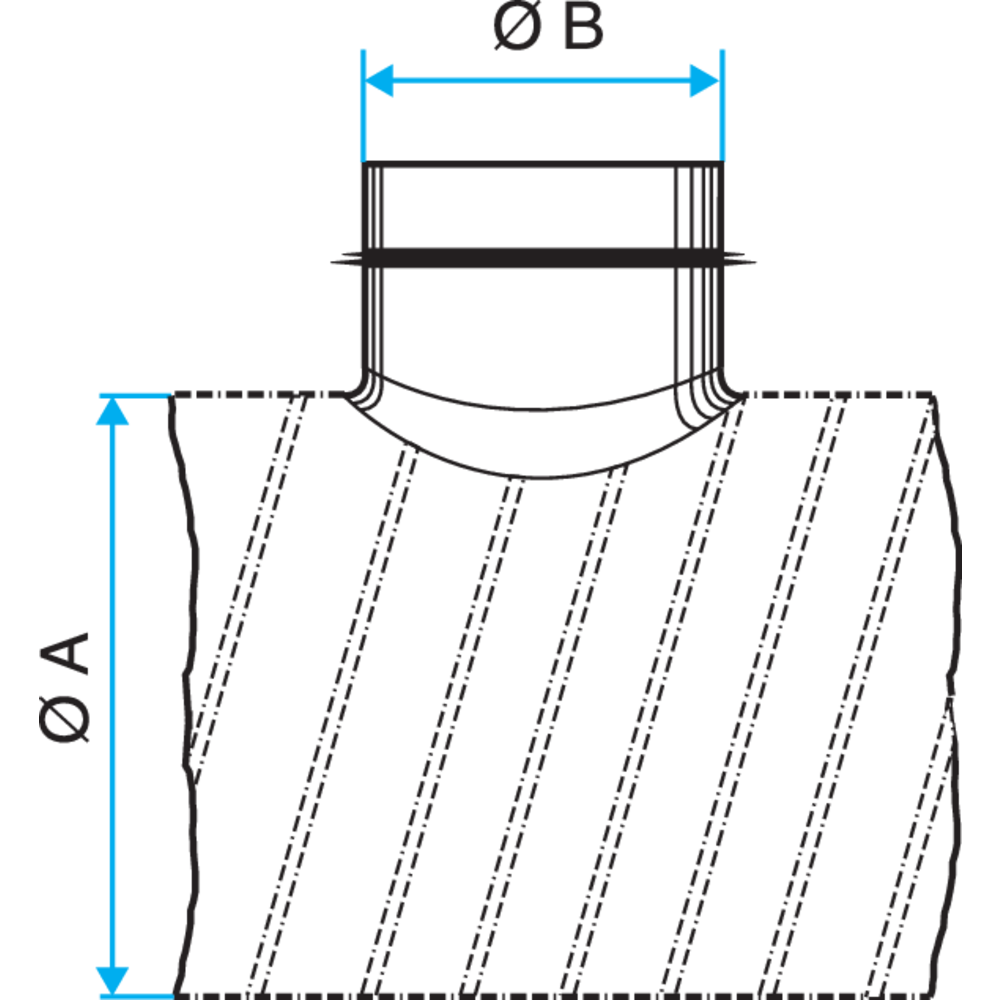

| Referenties | � A (mm) | � B (mm) |
|---|---|---|
| 11098261 - PEC GALVA+afdichting - Ø 125/125 mm | 125 |
125 |
| 11098262 - PEC GALVA+afdichting - Ø 125/160 mm | 160 |
125 |
| 11098263 - PEC GALVA+afdichting - Ø 125/200 mm | 200 |
125 |
| 11098266 - PEC GALVA+afdichting - Ø 160/160 mm | 160 |
160 |
| 11098267 - PEC GALVA+afdichting - Ø 160/200 mm | 200 |
160 |
| 11098268 - PEC GALVA+afdichting - Ø 160/250 mm | 250 |
160 |
| 11098270 - PEC GALVA+afdichting - Ø 200/200 mm | 200 |
200 |
| 11098271 - PEC GALVA+afdichting - Ø 200/250 mm | 250 |
200 |
| 11098274 - PEC GALVA+afdichting - Ø 250/315 mm | 315 |
250 |
| 11098278 - PEC GALVA+afdichting - Ø 250/250 mm | 250 |
250 |
| 11098279 - PEC GALVA+afdichting - Ø 315/315 mm | 315 |
315 |
| 11098410 - PEC GALVA+afdichting - Ø 125/250 mm | 250 |
125 |
| 11098411 - PEC GALVA+afdichting - Ø 125/315-355 mm | 315 - 355 |
125 |
| 11098412 - PEC GALVA+afdichting - Ø 125/400-630 mm | 400 - 630 |
125 |
| 11098413 - PEC GALVA+afdichting - Ø 160/315 mm | 315 |
160 |
| 11098414 - PEC GALVA+afdichting - Ø 160/355-450 mm | 355 - 450 |
160 |
| 11098415 - PEC GALVA+afdichting - Ø 200/315 mm | 315 |
200 |
| 11098416 - PEC GALVA+afdichting - Ø 200/355-400 mm | 355 - 400 |
200 |
| 11098417 - PEC GALVA+afdichting - Ø 250/355-400 mm | 355 - 400 |
250 |
| Brandklasse |
|---|
| M0 |
