T-stuk 45°: TO met afdichtingen
Aansluiting
T-stuk 45°: TO met afdichtingen
Aansluiting

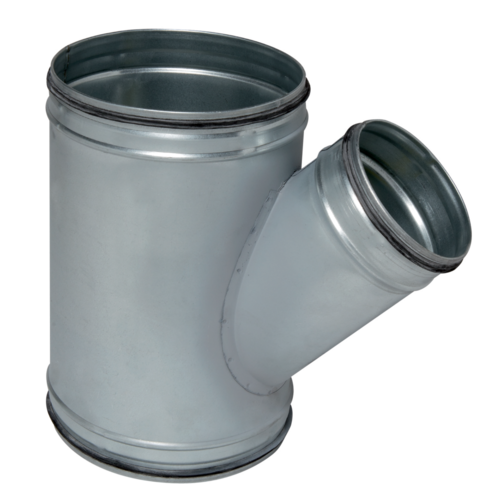

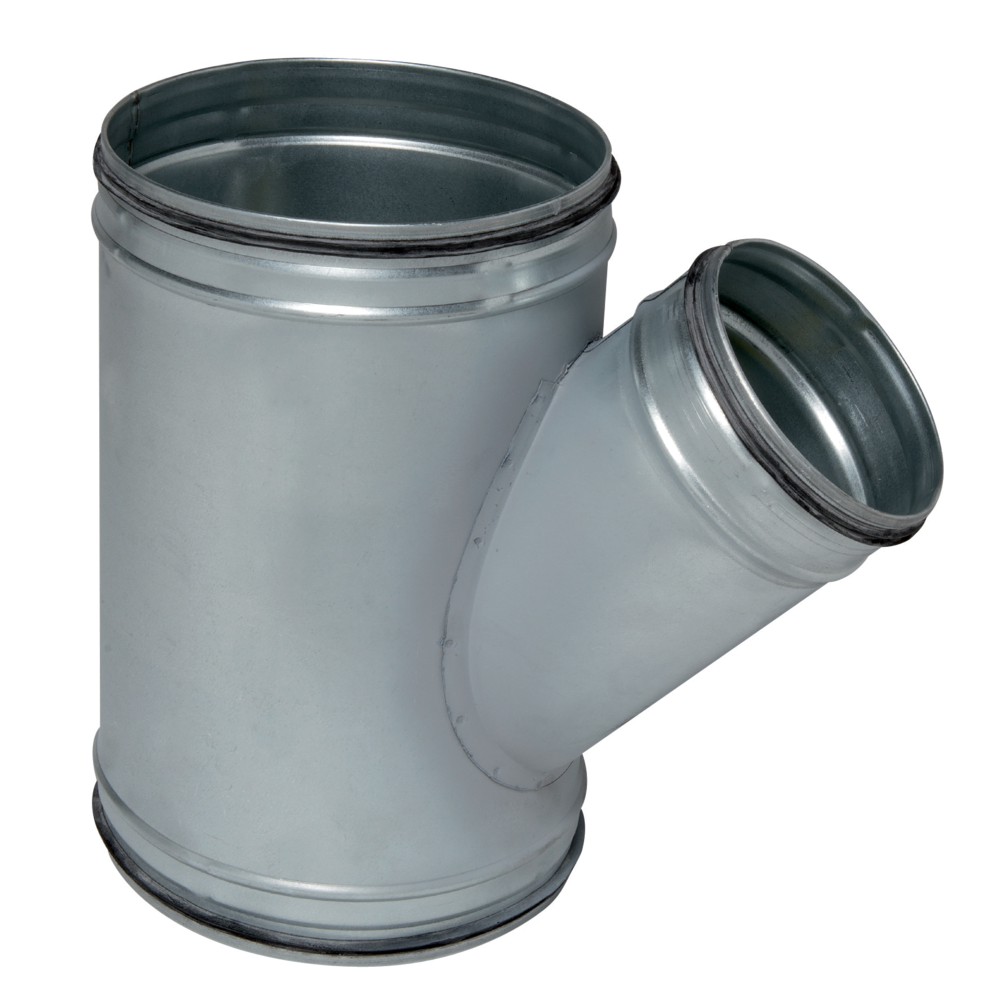

De TO met afdichtingen wordt gebruikt om 2 gegalvaniseerde buizen, die een hoek van 45° vormen, te verbinden. Het koppelstuk heeft luchtdichtheidsklasse C.
T-stuk 45°: TO met afdichtingen
De TO met afdichtingen dient om 2 gegalvaniseerde buizen, die een hoek van 45° vormen, te verbinden. De TO’s hebben dichtheidsklasse C en zijn bij toevoerbuizen te verkiezen boven TE’s. Het koppelstuk garandeert een montage zonder lek of buitensporig drukverlies op de aftakking.
De pluspunten van de producten
- eenvoudige en snelle montage,
- dichtheidsklasse C,
- esthetische oplossing.
- assortiment is verkrijgbaar van 125 tot 560 diameter,
- gegalvaniseerd staal overeenkomstig norm EN 10346, wat een regelmatig oppervlak garandeert,
- gebruikstemperatuur: -30 °C tot +100 °C,
- lange levensduur (> 30 jaar), uv- en ozonbestendig,
- brandklasse M0,
- dichtheidsklasse C volgens norm NF EN 12237.
- het accessoire wordt met een licht draaiende beweging in of uit de buis geschoven,
- de Aldes-afdichting zorgt automatisch voor een hermetisch afgesloten verbinding, waardoor het niet nodig is om afdichtingskit of tape te gebruiken,
- vooral bij verticale verbindingen is het raadzaam om zelfborende schroeven te blijven gebruiken,
- de tijdwinst bij plaatsing, in vergelijking met een luchtverdelingsnet met standaardaccessoires, is ongeveer 20% (reken op een minimumwinst van 15 tot 30 s per verbindingspunt van 125 tot 315 diameter, d.w.z. een winst van 30 s tot 1 min per accessoire van deze diameters),
- de ALDES-accessoires met afdichtingen werden speciaal ontwikkeld voor een gemakkelijke verbinding/loskoppeling. Hoewel dit assortiment dichtheidsklasse C heeft, kunnen de stukken altijd makkelijk uit elkaar gehaald worden.
| Hoofdmateriaal | Type isolatiemateriaal |
|---|---|
| Gegalvaniseerd staal |
| Referenties | � A (mm) | � B (mm) |
|---|---|---|
| 11098460 - TO GALVA+afdichting - Ø 125/125 mm | 125 |
125 |
| 11098461 - TO GALVA+afdichting - Ø 160/160 mm | 160 |
160 |
| 11098462 - TO GALVA+afdichting - Ø 160/125 mm | 160 |
125 |
| 11098463 - TO GALVA+afdichting - Ø 200/200 mm | 200 |
200 |
| 11098464 - TO GALVA+afdichting - Ø 200/160 mm | 200 |
160 |
| 11098465 - TO GALVA+afdichting - Ø 200/125 mm | 200 |
125 |
| 11098466 - TO GALVA+afdichting - Ø 250/250 mm | 250 |
250 |
| 11098467 - TO GALVA+afdichting - Ø 250/200 mm | 250 |
200 |
| 11098468 - TO GALVA+afdichting - Ø 250/160 mm | 250 |
160 |
| 11098469 - TO GALVA+afdichting - Ø 250/125 mm | 250 |
125 |
| 11098470 - TO GALVA+afdichting - Ø 315/315 mm | 315 |
315 |
| 11098471 - TO GALVA+afdichting - Ø 315/250 mm | 315 |
250 |
| 11098472 - TO GALVA+afdichting - Ø 315/200 mm | 315 |
200 |
| 11098473 - TO GALVA+afdichting - Ø 315/160 mm | 315 |
160 |
| 11098474 - TO GALVA+afdichting - Ø 315/125 mm | 315 |
125 |
| 11098475 - TO GALVA+afdichting - Ø 355/355 mm | 355 |
355 |
| 11098476 - TO GALVA+afdichting - Ø 355/315 mm | 355 |
315 |
| 11098477 - TO GALVA+afdichting - Ø 355/250 mm | 355 |
250 |
| 11098478 - TO GALVA+afdichting - Ø 355/200 mm | 355 |
200 |
| 11098479 - TO GALVA+afdichting - Ø 355/160 mm | 355 |
160 |
| 11098480 - TO GALVA+afdichting - Ø 355/125 mm | 355 |
125 |
| 11098481 - TO GALVA+afdichting - Ø 400/400 mm | 400 |
400 |
| 11098482 - TO GALVA+afdichting - Ø 400/355 mm | 400 |
355 |
| 11098483 - TO GALVA+afdichting - Ø 400/315 mm | 400 |
315 |
| 11098484 - TO GALVA+afdichting - Ø 400/250 mm | 400 |
250 |
| 11098485 - TO GALVA+afdichting - Ø 400/200 mm | 400 |
200 |
| 11098486 - TO GALVA+afdichting - Ø 400/160 mm | 400 |
160 |
| 11098487 - TO GALVA+afdichting - Ø 400/125 mm | 400 |
125 |
| 11098488 - TO GALVA+afdichting - Ø 450/450 mm | 450 |
450 |
| 11098489 - TO GALVA+afdichting - Ø 450/400 mm | 450 |
400 |
| 11098490 - TO GALVA+afdichting - Ø 450/355 mm | 450 |
355 |
| 11098491 - TO GALVA+afdichting - Ø 450/315 mm | 450 |
315 |
| 11098492 - TO GALVA+afdichting - Ø 450/250 mm | 450 |
250 |
| 11098493 - TO GALVA+afdichting - Ø 450/200 mm | 450 |
200 |
| 11098494 - TO GALVA+afdichting - Ø 450/160 mm | 450 |
160 |
| 11098495 - TO GALVA+afdichting - Ø 450/125 mm | 450 |
125 |
| 11098496 - TO GALVA+afdichting - Ø 500/500 mm | 500 |
500 |
| 11098497 - TO GALVA+afdichting - Ø 500/400 mm | 500 |
400 |
| 11098498 - TO GALVA+afdichting - Ø 500/355 mm | 500 |
355 |
| 11098499 - TO GALVA+afdichting - Ø 500/315 mm | 500 |
315 |
| 11098500 - TO GALVA+afdichting - Ø 500/250 mm | 500 |
250 |
| 11098501 - TO GALVA+afdichting - Ø 500/200 mm | 500 |
200 |
| 11098502 - TO GALVA+afdichting - Ø 500/160 mm | 500 |
160 |
| 11098504 - TO GALVA+afdichting - Ø 560/560 mm | 560 |
560 |
| 11098506 - TO GALVA+afdichting - Ø 560/450 mm | 560 |
450 |
| 11098507 - TO GALVA+afdichting - Ø 560/400 mm | 560 |
400 |
| 11098508 - TO GALVA+afdichting - Ø 560/355 mm | 560 |
355 |
| 11098509 - TO GALVA+afdichting - Ø 560/315 mm | 560 |
315 |
| Brandklasse |
|---|
| M0 |
