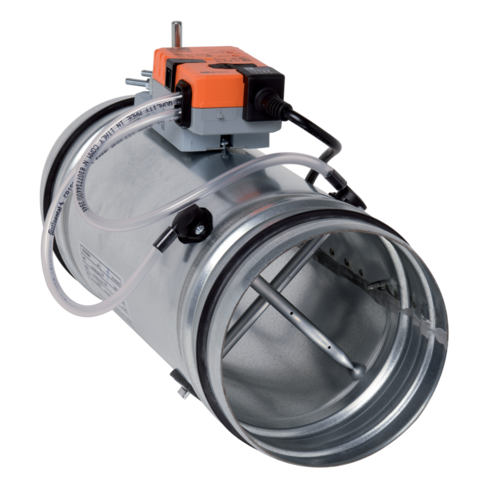

Standaard VAV XVA
Systeem voor debietregeling
Op basis van een extern 0-10V- of 2-10V-signaal zal de VAV het luchtdebiet over een groot debietbereik nauwkeurig aanpassen aan de hand van de ingebouwde drukmeetpunten. Het minimum- en maximumdebiet kunnen ter plaatse worden ingesteld via de Belimo-applicatie of de bijbehorende tool voor de instelling.
- behuizing en klep van gegalvaniseerd staal,
- klep met dichting,
- luchtdichtheid klasse C,
- Belimo-motor kan ter plaatse worden ingesteld,
- werking met CO2-sensoren of thermostaat.
- wordt rechtstreeks tussen 2 ronde buizen geplaatst.
- horizontale of verticale montage,
- richting van de luchtstroom aangeduid op de component,
- minimum-/maximumdebiet kan ter plaatse worden gewijzigd,
- voeding 24V AC.
| Referenties | Debietnauwkeurigheid (%) |
|---|---|
| 11017050 - RONDE VAV XVA D125 | 5% (> 2m/s ) |
| 11017051 - RONDE VAV XVA D160 | 5% (> 2m/s) |
| 11017052 - RONDE VAV XVA D200 | 5% ( > 2m/s ) |
| 11017053 - RONDE VAV XVA D250 | 5% (> 2m/s ) |
| 11017054 - RONDE VAV XVA D315 | 5% ( > 2 m/s ) |
| 11017055 - RONDE VAV XVA D400 | 5% ( > 2 m/s) |
| 11017056 - RONDE VAV XVA D500 | 5% ( > 2m/s ) |
| 11017183 - RONDE VAV XVA D125 | |
| 11017184 - RONDE VAV XVA D160 | |
| 11017185 - RONDE VAV XVA D200 | |
| 11017186 - RONDE VAV XVA D250 | |
| 11017187 - RONDE VAV XVA D315 | |
| 11017189 - RONDE VAV XVA D400 | |
| 11017190 - RONDE VAV XVA D500 | |
| 11017211 - RONDE VAV XVA D100 |
| Referenties | L (mm) | � (mm) | Buiten-� (mm) | Gewicht (kg) |
|---|---|---|---|---|
| 11017050 - RONDE VAV XVA D125 | 400 |
125 |
122 |
2.5 |
| 11017051 - RONDE VAV XVA D160 | 400 |
160 |
157 |
3 |
| 11017052 - RONDE VAV XVA D200 | 400 |
200 |
197 |
3.5 |
| 11017053 - RONDE VAV XVA D250 | 580 |
250 |
247 |
5 |
| 11017054 - RONDE VAV XVA D315 | 580 |
315 |
312 |
6 |
| 11017055 - RONDE VAV XVA D400 | 650 |
400 |
397 |
8 |
| 11017056 - RONDE VAV XVA D500 | 850 |
500 |
497 |
12.5 |
| 11017183 - RONDE VAV XVA D125 | 310 |
125 |
124 |
1.5 |
| 11017184 - RONDE VAV XVA D160 | 400 |
160 |
159 |
2 |
| 11017185 - RONDE VAV XVA D200 | 400 |
200 |
199 |
2,5 |
| 11017186 - RONDE VAV XVA D250 | 400 |
250 |
249 |
3 |
| 11017187 - RONDE VAV XVA D315 | 500 |
315 |
314 |
5 |
| 11017189 - RONDE VAV XVA D400 | 630 |
400 |
399 |
6.5 |
| 11017190 - RONDE VAV XVA D500 | 630 |
500 |
499 |
10 |
| 11017211 - RONDE VAV XVA D100 | 310 |
100 |
1,5 |
| Referenties | Debiet (m�/u) | Luchtdebietbereik (m�/u) | Drukbereik (Pa) |
|---|---|---|---|
| 11017050 - RONDE VAV XVA D125 | 90-530 |
50-1000 |
|
| 11017051 - RONDE VAV XVA D160 | 150-870 |
50-1000 |
|
| 11017052 - RONDE VAV XVA D200 | 230-1360 |
50-1000 |
|
| 11017053 - RONDE VAV XVA D250 | 350-2120 |
50-1000 |
|
| 11017054 - RONDE VAV XVA D315 | 560-3365 |
50-1000 |
|
| 11017055 - RONDE VAV XVA D400 | 900-5425 |
50-1000 |
|
| 11017056 - RONDE VAV XVA D500 | 1400-8480 |
50-1000 |
|
| 11017183 - RONDE VAV XVA D125 | 53-530 |
50-1000 |
|
| 11017184 - RONDE VAV XVA D160 | 87-870 |
20-1000 |
|
| 11017185 - RONDE VAV XVA D200 | 138-1380 |
20-1000 |
|
| 11017186 - RONDE VAV XVA D250 | 212-2120 |
20-1000 |
|
| 11017187 - RONDE VAV XVA D315 | 337-3370 |
20-1000 |
|
| 11017189 - RONDE VAV XVA D400 | 543-5430 |
20-1000 |
|
| 11017190 - RONDE VAV XVA D500 | 848-8480 |
20-1000 |
|
| 11017211 - RONDE VAV XVA D100 | 34-340 |
20-1000 |
| Referenties | Spanning (V) | Frequentie (Hz) | Beveiligingskaliber (A) | Opgenomen vermogen | Elektrische voeding |
|---|---|---|---|---|---|
| 11017050 - RONDE VAV XVA D125 | 24 |
50/60 |
6 |
2.5 |
Eenfasig |
| 11017051 - RONDE VAV XVA D160 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017052 - RONDE VAV XVA D200 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017053 - RONDE VAV XVA D250 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017054 - RONDE VAV XVA D315 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017055 - RONDE VAV XVA D400 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017056 - RONDE VAV XVA D500 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017183 - RONDE VAV XVA D125 | 24 |
IP54 |
Eenfasig |
||
| 11017184 - RONDE VAV XVA D160 | 24 |
IP54 |
Eenfasig |
||
| 11017185 - RONDE VAV XVA D200 | 24 |
IP54 |
Eenfasig |
||
| 11017186 - RONDE VAV XVA D250 | 24 |
IP54 |
|||
| 11017187 - RONDE VAV XVA D315 | 24 |
IP54 |
Eenfasig |
||
| 11017189 - RONDE VAV XVA D400 | 24 |
IP54 |
Eenfasig |
||
| 11017190 - RONDE VAV XVA D500 | 24 |
IP54 |
Eenfasig |
||
| 11017211 - RONDE VAV XVA D100 | 24 |
IP54 |
| Referenties | Brandklasse |
|---|---|
| 11017050 - RONDE VAV XVA D125 | A1 |
| 11017051 - RONDE VAV XVA D160 | A1 |
| 11017052 - RONDE VAV XVA D200 | A1 |
| 11017053 - RONDE VAV XVA D250 | A1 |
| 11017054 - RONDE VAV XVA D315 | A1 |
| 11017055 - RONDE VAV XVA D400 | A1 |
| 11017056 - RONDE VAV XVA D500 | A1 |
| 11017183 - RONDE VAV XVA D125 | A1 |
| 11017184 - RONDE VAV XVA D160 | A1 |
| 11017185 - RONDE VAV XVA D200 | A1 |
| 11017186 - RONDE VAV XVA D250 | A1 |
| 11017187 - RONDE VAV XVA D315 | A1 |
| 11017189 - RONDE VAV XVA D400 | A1 |
| 11017190 - RONDE VAV XVA D500 | A1 |
| 11017211 - RONDE VAV XVA D100 |
