Standaard VAV XVA
Systeem voor debietregeling

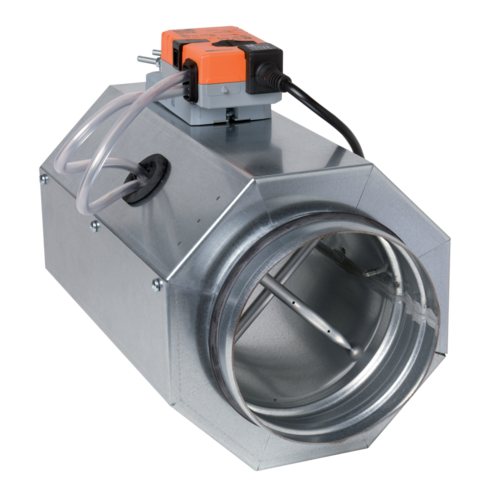

Standaard VAV XVA
Systeem voor debietregeling

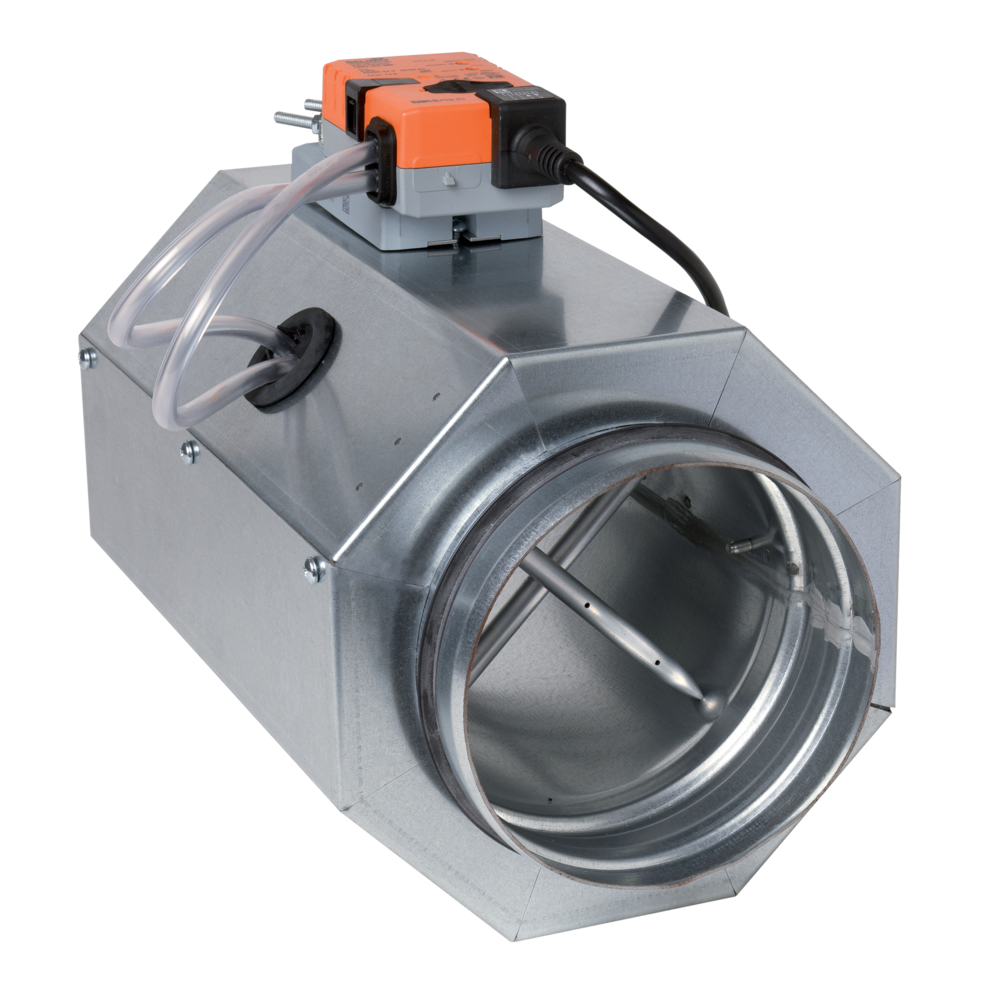

De VAV regelt precies het debiet volgens een signaal, onafhankelijk van de drukveranderingen, zodat de luchthoeveelheid beantwoordt aan de reële behoefte.
Standaard VAV XVA
De VAV is een debietregelaar die zijn debiet aanpast volgens een extern signaal (sensor, domoticasysteem, ...). Door de ingebouwde druksensoren blijft het debiet in overeenstemming met het ontvangen signaal, ongeacht de drukveranderingen. Op die manier wordt het debiet precies op het juiste niveau gehouden voor meer comfort, een betere BLK en energiebesparing.
Op basis van een extern 0-10V- of 2-10V-signaal zal de VAV het luchtdebiet over een groot debietbereik nauwkeurig aanpassen aan de hand van de ingebouwde drukmeetpunten. Het minimum- en maximumdebiet kunnen ter plaatse worden ingesteld via de Belimo-applicatie of de bijbehorende instellingstool.
- behuizing en klep van gegalvaniseerd staal,
- klep met dichting,
- luchtdichtheid klasse C,
- Belimo-motor kan ter plaatse worden ingesteld,
- werking met CO2-sensoren of thermostaat.
- wordt rechtstreeks tussen 2 ronde buizen geplaatst.
- horizontale of verticale montage,
- richting van de luchtstroom aangeduid op de component,
- minimum-/maximumdebiet kan ter plaatse worden gewijzigd,
- voeding 24V AC.
| Referenties | Debietnauwkeurigheid (%) | Type isolatiemateriaal |
|---|---|---|
| 11017057 - GEÏSOLEERDE RONDE VAV XVA D125 | 5% ( > 2 m/s ) |
Minerale wol |
| 11017058 - GEÏSOLEERDE RONDE VAV XVA D160 | 5% ( > 2 m/s ) |
Minerale wol |
| 11017059 - GEÏSOLEERDE RONDE VAV XVA D200 | 5% ( > 2 m/s ) |
Minerale wol |
| 11017060 - GEÏSOLEERDE RONDE VAV XVA D250 | 5% ( > 2 m/s ) |
Minerale wol |
| 11017061 - GEÏSOLEERDE RONDE VAV XVA D315 | 5% ( > 2 m/s ) |
Minerale wol |
| 11017062 - GEÏSOLEERDE RONDE VAV XVA D400 | 5% (> 2 m/s ) |
Minerale wol |
| 11017063 - GEÏSOLEERDE RONDE VAV XVA D500 | 5% (> 2 m/s ) |
Minerale wol |
| 11017191 - GEÏSOLEERDE RONDE VAV XVA D125 | ||
| 11017192 - GEÏSOLEERDE RONDE VAV XVA D160 | ||
| 11017193 - GEÏSOLEERDE RONDE VAV XVA D200 | ||
| 11017194 - GEÏSOLEERDE RONDE VAV XVA D250 | ||
| 11017195 - GEÏSOLEERDE RONDE VAV XVA D315 | ||
| 11017196 - GEÏSOLEERDE RONDE VAV XVA D400 | ||
| 11017197 - GEÏSOLEERDE RONDE VAV XVA D500 | ||
| 11017212 - GEÏSOLEERDE RONDE VAV XVA D100 |
| Referenties | L (mm) | � (mm) | Buiten-� (mm) | Gewicht (kg) |
|---|---|---|---|---|
| 11017057 - GEÏSOLEERDE RONDE VAV XVA D125 | 400 |
125 |
225 |
4.5 |
| 11017058 - GEÏSOLEERDE RONDE VAV XVA D160 | 400 |
160 |
260 |
5.5 |
| 11017059 - GEÏSOLEERDE RONDE VAV XVA D200 | 400 |
200 |
300 |
6.5 |
| 11017060 - GEÏSOLEERDE RONDE VAV XVA D250 | 580 |
250 |
350 |
10.5 |
| 11017061 - GEÏSOLEERDE RONDE VAV XVA D315 | 580 |
315 |
415 |
13 |
| 11017062 - GEÏSOLEERDE RONDE VAV XVA D400 | 650 |
400 |
500 |
17 |
| 11017063 - GEÏSOLEERDE RONDE VAV XVA D500 | 850 |
500 |
600 |
25 |
| 11017191 - GEÏSOLEERDE RONDE VAV XVA D125 | 310 |
125 |
185 |
2 |
| 11017192 - GEÏSOLEERDE RONDE VAV XVA D160 | 400 |
160 |
220 |
4 |
| 11017193 - GEÏSOLEERDE RONDE VAV XVA D200 | 400 |
200 |
260 |
4.5 |
| 11017194 - GEÏSOLEERDE RONDE VAV XVA D250 | 400 |
250 |
310 |
5.5 |
| 11017195 - GEÏSOLEERDE RONDE VAV XVA D315 | 500 |
315 |
375 |
8.5 |
| 11017196 - GEÏSOLEERDE RONDE VAV XVA D400 | 630 |
400 |
460 |
11.5 |
| 11017197 - GEÏSOLEERDE RONDE VAV XVA D500 | 630 |
500 |
560 |
17.5 |
| 11017212 - GEÏSOLEERDE RONDE VAV XVA D100 | 310 |
100 |
160 |
2 |
| Referenties | Debiet (m�/u) | Luchtdebietbereik (m�/u) | Drukbereik (Pa) |
|---|---|---|---|
| 11017057 - GEÏSOLEERDE RONDE VAV XVA D125 | 90-530 |
50-1000 |
|
| 11017058 - GEÏSOLEERDE RONDE VAV XVA D160 | 150-870 |
50-1000 |
|
| 11017059 - GEÏSOLEERDE RONDE VAV XVA D200 | 230-1360 |
50-1000 |
|
| 11017060 - GEÏSOLEERDE RONDE VAV XVA D250 | 350-2120 |
50-1000 |
|
| 11017061 - GEÏSOLEERDE RONDE VAV XVA D315 | 560-3365 |
50-1000 |
|
| 11017062 - GEÏSOLEERDE RONDE VAV XVA D400 | 900-5425 |
50-1000 |
|
| 11017063 - GEÏSOLEERDE RONDE VAV XVA D500 | 1400-8480 |
50-1000 |
|
| 11017191 - GEÏSOLEERDE RONDE VAV XVA D125 | 53-530 |
50-1000 |
|
| 11017192 - GEÏSOLEERDE RONDE VAV XVA D160 | 87-870 |
20-1000 |
|
| 11017193 - GEÏSOLEERDE RONDE VAV XVA D200 | 138-1380 |
20-1000 |
|
| 11017194 - GEÏSOLEERDE RONDE VAV XVA D250 | 212-2120 |
20-1000 |
|
| 11017195 - GEÏSOLEERDE RONDE VAV XVA D315 | 337-3370 |
20-1000 |
|
| 11017196 - GEÏSOLEERDE RONDE VAV XVA D400 | 543-5430 |
20-1000 |
|
| 11017197 - GEÏSOLEERDE RONDE VAV XVA D500 | 848-8480 |
20-1000 |
|
| 11017212 - GEÏSOLEERDE RONDE VAV XVA D100 | 34-340 |
20-1000 |
| Referenties | Spanning (V) | Frequentie (Hz) | Beveiligingskaliber (A) | Opgenomen vermogen | Elektrische voeding |
|---|---|---|---|---|---|
| 11017057 - GEÏSOLEERDE RONDE VAV XVA D125 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017058 - GEÏSOLEERDE RONDE VAV XVA D160 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017059 - GEÏSOLEERDE RONDE VAV XVA D200 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017060 - GEÏSOLEERDE RONDE VAV XVA D250 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017061 - GEÏSOLEERDE RONDE VAV XVA D315 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017062 - GEÏSOLEERDE RONDE VAV XVA D400 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017063 - GEÏSOLEERDE RONDE VAV XVA D500 | 24 |
50/60 |
6 |
4.5 |
Eenfasig |
| 11017191 - GEÏSOLEERDE RONDE VAV XVA D125 | 24 |
IP54 |
Eenfasig |
||
| 11017192 - GEÏSOLEERDE RONDE VAV XVA D160 | 24 |
IP54 |
Eenfasig |
||
| 11017193 - GEÏSOLEERDE RONDE VAV XVA D200 | 24 |
IP54 |
Eenfasig |
||
| 11017194 - GEÏSOLEERDE RONDE VAV XVA D250 | 24 |
IP54 |
Eenfasig |
||
| 11017195 - GEÏSOLEERDE RONDE VAV XVA D315 | 24 |
IP54 |
Eenfasig |
||
| 11017196 - GEÏSOLEERDE RONDE VAV XVA D400 | 24 |
IP54 |
Eenfasig |
||
| 11017197 - GEÏSOLEERDE RONDE VAV XVA D500 | 24 |
IP54 |
Eenfasig |
||
| 11017212 - GEÏSOLEERDE RONDE VAV XVA D100 | 24 |
IP54 |
Eenfasig |
| Referenties | Brandklasse |
|---|---|
| 11017057 - GEÏSOLEERDE RONDE VAV XVA D125 | A1 |
| 11017058 - GEÏSOLEERDE RONDE VAV XVA D160 | A1 |
| 11017059 - GEÏSOLEERDE RONDE VAV XVA D200 | A1 |
| 11017060 - GEÏSOLEERDE RONDE VAV XVA D250 | A1 |
| 11017061 - GEÏSOLEERDE RONDE VAV XVA D315 | A1 |
| 11017062 - GEÏSOLEERDE RONDE VAV XVA D400 | A1 |
| 11017063 - GEÏSOLEERDE RONDE VAV XVA D500 | A1 |
| 11017191 - GEÏSOLEERDE RONDE VAV XVA D125 | M1 |
| 11017192 - GEÏSOLEERDE RONDE VAV XVA D160 | M1 |
| 11017193 - GEÏSOLEERDE RONDE VAV XVA D200 | M1 |
| 11017194 - GEÏSOLEERDE RONDE VAV XVA D250 | M1 |
| 11017195 - GEÏSOLEERDE RONDE VAV XVA D315 | M1 |
| 11017196 - GEÏSOLEERDE RONDE VAV XVA D400 | M1 |
| 11017197 - GEÏSOLEERDE RONDE VAV XVA D500 | M1 |
| 11017212 - GEÏSOLEERDE RONDE VAV XVA D100 |
