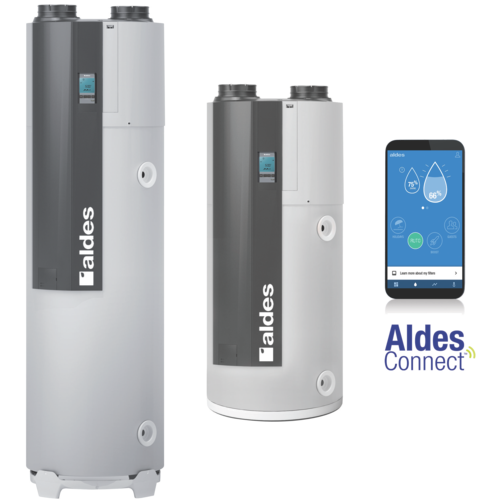

T.Flow® Hygro+ / Nano Eengezinswoning Thermodynamische boiler op afvoerlucht

T.Flow® Hygro+ / Nano Eengezinswoning

Thermodynamische boiler op afvoerlucht

De digitaal verbonden oplossing voor een lage energiefactuur en maximaal comfort op maat van uw woning.
T.Flow® Hygro+ / Nano Eengezinswoning T.Flow® Hygro+ / Nano Eengezinswoning
Ga naar de referenties
Download het bestand CAD Library
T.Flow® Hygro+ / Nano Eengezinswoning
T.Flow® Hygro+ / T.Flow® Nano Eengezinswoning (met ventilator) combineert de productie van sanitair warm water en een goede luchtkwaliteit voor een eengezinswoning van max. 6 mensen.
Het toestel benut de calorieën in de afvoerlucht van de woning als energiebron om water te verwarmen.
Met AldesConnect™ kunt u bovendien op uw smartphone de warmwaterproductie in realtime aansturen en het verbruik controleren. Hierdoor heeft u meer comfort, maar toch een lagere energiefactuur.
T.Flow® Hygro+ / Nano Eengezinswoning

De pluspunten van de producten

  • tot 73% energiebesparing,
  • controle en aansturing in realtime op smartphone met AldesConnect™ (iOS en Android),
  • discreet: - heel geluidarm < 28 dB(A), - heel plat waardoor hij in een inbouwkast past.
  • ononderbroken warmwaterproductie: voor max. 6 mensen,
  • voortdurende luchtverversing.

T.Flow® Hygro+ / Nano gebruikt de warmte in de lucht in huis om water te verwarmen: er is tot 600 liter warm water per dag beschikbaar voor een gezin van maximaal 6 personen.

  • thermodynamische boiler uit 1 stuk met ventilatiebox voor luchtafvoer systeem C,
  • geëmailleerd vat met:
    • isolatie 55 mm,
    • gelakte metalen mantel,
    • condensor buiten het vat,
    • titaniumanode en magnesium als offeranode,
    • noodweerstand 1500 W in steatiet met antiverwarmingsbescherming bij leeg vat,
    • antilegionellafunctie.
  • warmtepomp 800 W met:
    • Inverter compressor,
    • stoffilter, gemakkelijk toegankelijk via luik aan voorkant, ISO Grof 65% volgens ISO 16890 (voordien G4 volgens EN 779).
  • digitale display voor:
    • snelle en eenvoudige instelling van de installatieparameters,
    • weergave van verbruik en geselecteerde werkingsmodus: auto, boost, comfort/gasten, vakantie.
  • USB-modem AldesConnect® Box (digitaal verbonden versie) voor aansturing via de app AldesConnect®,
  • aansluiting mogelijk op:
    • de warmtepomp lucht/lucht T.One® AIR voor maximaal comfort,
    • cv-ketel of pelletkachel voor SWW en luchtverversing met systeem voor hernieuwbare energie.
    • PAC Air / Air monosplit of multisplit in ventilatiesysteem hygro A (Auto luchtinlaat).
    • PAC Air / Air systeem aansluitbaar op Daikin en Multizoning Airzone met GMV systeem C hygro Bahia Aldes (Technisch Advies nr. 14.5/23-2314)
  • product bevat een fluorhoudend broeikasgas:
    • gas bevindt zich in een hermetisch afgesloten component,
    • type gas: R513a (GWP = 631).
  • vochtgestuurd toepassingsgebied: van T1 (1 sanitaire ruimte) tot T3 (5 sanitaire ruimten) voor T.Flow® Nano en van T3 (1 sanitaire ruimte) tot T7 (7 sanitaire ruimten) voor T.Flow® Hygro+,

Installateur:

    • in een verwarmde ruimte voor optimale prestaties,
    • in een 600 mm diepe inbouwkast,
    • gewoon op de grond geplaatst (200L),
    • op de muur of op een sokkel (100L).
  • transport met meegeleverde riemen die aan de achterkant van de boiler (T.Flow® Hygro+) worden bevestigd,
  • hydraulische en elektrische aansluitingen aan de voorkant,
  • aeraulische aansluiting aan de bovenkant met vochtgestuurde of zelfregelende ventielen in technische ruimten naargelang van het ventilatiesysteem,
  • vochtgestuurde of zelfregelende luchttoevoeropeningen naargelang van het ventilatiesysteem,
  • aansluiting van de AldesConnect® Box-modem op de USB-poort,
  • compatibiliteit daluren/piekuren.
Referenties Hoeveelheid vloeistof (g) Capaciteitsprofiel CO2-equivalent (TEQ CO2) Gebruikstemperatuurbereik van de warmtepomp (Afvoerlucht) Vmax (L) Opslagvolume van de boiler (L) Type isolatiemateriaal Type koelmiddel
11023198 - B200-FAN T.Flow® Hygro+

650

M

0,41

+10 °C - +35 °C

286

200



R513A
11023384 - B200-FAN T.Flow® Hygro+ Digitaal verbonden

650

M

0,41

+10 °C - +35 °C

286

200

R513A
11023394 - B100-FAN T.Flow® Nano

580

M

0,37

+10 °C - +35 °C

150

105



R513A
11023396 - Digitaal verbonden B100-FAN T.Flow® Nano

580

M

0,37

+10 °C - +35 °C

150

105

R513A
T.Flow® Hygro+ / Nano Eengezinswoning T.Flow® Hygro+ / Nano Eengezinswoning T.Flow® Hygro+ / Nano Eengezinswoning T.Flow® Hygro+ / Nano Eengezinswoning
Referenties H (mm) L (mm) P (mm) Afmetingen (mm) Leeggewicht (kg)
11023198 - B200-FAN T.Flow® Hygro+

1941

566

573

573x566x1941

79
11023384 - B200-FAN T.Flow® Hygro+ Digitaal verbonden

1941

566

573

573x566x1941

79
11023394 - B100-FAN T.Flow® Nano

1311

566

582

582x566x1311

71
11023396 - Digitaal verbonden B100-FAN T.Flow® Nano

1311

566

582

582x566x1311

71
Referenties Luchtdebietbereik (m�/u)
11023198 - B200-FAN T.Flow® Hygro+

49,1-222,8
11023384 - B200-FAN T.Flow® Hygro+ Digitaal verbonden

49,1-222,8
11023394 - B100-FAN T.Flow® Nano

27,8-137,5
11023396 - Digitaal verbonden B100-FAN T.Flow® Nano

27,8-137,5
Referenties COP (bij 20 �C volgens EN16147) per luchtdebiet Spilwaarde COP Th-BCE 2012 per luchtdebiet Spilwaarde Pabs Th-BCE 2012 per luchtdebiet Bereik van gewogen elektrisch vermogen (W-Th-C) UA_S Th-BCE 2012 per luchtdebiet V40td CERQUAL (permanente werking TDB afvoerlucht) (l)
11023198 - B200-FAN T.Flow® Hygro+
  • 2,99 tot 49,1 m³/h,
  • 3,31 tot 100 m³/h,
  • 3,72 tot 222,8 m³/h,
  • 3,14 tot 72,6 m³/h (Woning van type F4, Hygro B)
  • 4,49 bij 49,1 m³/u, > 4,81 bij 100 m³/u, > 5,33 bij 222,8 m³/u
  • 0,12 kW bij 49,1 m³/u, > 0,14 kW bij 100 m³/u, > 0,14 kW bij 222,8 m³/u
  • De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A
  • 2,23 W/K bij 49,1 m³/u, > 2,17 W/K bij 100 m³/u, > 2,33 W/K bij 222,8 m³/u.
  • 559 tot 49,1 m³/h > 574 tot 100 m³/h > 571 tot 222,8 m³/h
11023384 - B200-FAN T.Flow® Hygro+ Digitaal verbonden
  • 2,99 bij 49,1 m³/u, > 3,31 bij 100 m³/u, > 3,72 bij 222,8 m³/u, > 3,14 bij 72,6 m³/u (woningtype F4, Hygro B).
  • 4,49 bij 49,1 m³/u, > 4,81 bij 100 m³/u, > 5,33 bij 222,8 m³/u.
  • 0,12 kW bij 49,1 m³/u, > 0,14 kW bij 100 m³/u, > 0,14 kW bij 222,8 m³/u.
  • De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A
  • 2,23 W/K bij 49,1 m³/u, > 2,17 W/K bij 100 m³/u, > 2,33 W/K bij 222,8 m³/u.
  • 559 tot 49,1 m³/h > 574 tot 100 m³/h > 571 tot 222,8 m³/h
11023394 - B100-FAN T.Flow® Nano
  • 2,86 bij 27,8 m³/u, > 3,03 bij 50,5 m³/u, > 3,56 bij 137,5 m³/u, > 2,98 bij 44 m³/u (woningtype F2, Hygro B).
  • 3,63 bij 27,8 m³/u, > 3,88 bij 50,5 m³/u, > 4,39 bij 137,5 m³/u.
  • 0,09 kW bij 27,8 m³/u, > 0,12 kW bij 50,5 m³/u, > 0,15 kW bij 137,5 m³/u.
  • De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A
  • 1,69 bij 27,8 m³/u, > 1,71 bij 50,5 m³/u, > 1,69 bij 137,5 m³/u
  • 301 tot 27,8 m³/h > 300 tot 50,5 m³/h > 300 tot 137,5 m³/h
11023396 - Digitaal verbonden B100-FAN T.Flow® Nano
  • 2,86 bij 27,8 m³/u, > 3,03 bij 50,5 m³/u, > 3,56 bij 137,5 m³/u, > 2,98 bij 44 m³/u (woningtype F2, Hygro B).
  • 3,63 bij 27,8 m³/u, > 3,88 bij 50,5 m³/u, > 4,39 bij 137,5 m³/u.
  • 0,09 kW bij 27,8 m³/u, > 0,12 kW bij 50,5 m³/u, > 0,15 kW bij 137,5 m³/u.
  • De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A
  • 1,69 bij 27,8 m³/u, > 1,71 bij 50,5 m³/u, > 1,69 bij 137,5 m³/u
  • 301 tot 27,8 m³/h > 300 tot 50,5 m³/h > 300 tot 137,5 m³/h
Referenties Frequentie (Hz) Vermogen elektrische back-up (W) Elektrische voeding
11023198 - B200-FAN T.Flow® Hygro+

50

1500

Eenfasig
11023384 - B200-FAN T.Flow® Hygro+ Digitaal verbonden

50

1500


11023394 - B100-FAN T.Flow® Nano

50

1500

Eenfasig
11023396 - Digitaal verbonden B100-FAN T.Flow® Nano

50

1500


  • Identificatienr. QB37  :  70/02-CHY5-2266
  • Nr. technisch advies  :  14,5/2266
  • ErP-energieklasse - Ventilatie  :  B
  • ErP-tekst - Ventilatie  :  Conform ecodesignverordening 1253/2014 en verordening over energie-etikettering 1254/2014 voor ventilatie.
  • ErP-energieklasse - Sanitair warm water  :  A+
  • ErP-tekst - Sanitair warm water  :  Conform ecodesignverordening 814/2013 en verordening over energie-etikettering 812/2013.
  • N° de fiche CEE 1  :  BAR-TH-148
Energieklasse Energieklasse ventilatie - Gematigd klimaat

A+

B

Productreferenties en accessoires

  • B200-FAN T.Flow® Hygro+
    B200-FAN T.Flow® Hygro+
    11023198
    • Aldes
      Stoffilter (ISO Grof 65% volgens ISO 16890) T.Flow® Hygro+ en T.Flow® Nano
      35112055
    • Afdichtplaat plafond T.Flow®
      Afdichtplaat plafond T.Flow®
      11023286
    • Wifi-modem AldesConnect® Box
      Wifi-modem AldesConnect® Box
      11023386
  • B200-FAN T.Flow® Hygro+ Digitaal verbonden
    B200-FAN T.Flow® Hygro+ Digitaal verbonden
    11023384
    • Aldes
      Stoffilter (ISO Grof 65% volgens ISO 16890) T.Flow® Hygro+ en T.Flow® Nano
      35112055
    • Afdichtplaat plafond T.Flow®
      Afdichtplaat plafond T.Flow®
      11023286
  • B100-FAN T.Flow® Nano
    B100-FAN T.Flow® Nano
    11023394
    • Aldes
      Stoffilter (ISO Grof 65% volgens ISO 16890) T.Flow® Hygro+ en T.Flow® Nano
      35112055
    • Afdichtplaat plafond T.Flow®
      Afdichtplaat plafond T.Flow®
      11023286
    • Sokkel T.Flow® Nano
      Sokkel T.Flow® Nano
      11023309
    • Wifi-modem AldesConnect® Box
      Wifi-modem AldesConnect® Box
      11023386
  • Digitaal verbonden B100-FAN T.Flow® Nano
    Digitaal verbonden B100-FAN T.Flow® Nano
    11023396
    • Aldes
      Stoffilter (ISO Grof 65% volgens ISO 16890) T.Flow® Hygro+ en T.Flow® Nano
      35112055
    • Sokkel T.Flow® Nano
      Sokkel T.Flow® Nano
      11023309
    • Afdichtplaat plafond T.Flow®
      Afdichtplaat plafond T.Flow®
      11023286
