EasyVEC® Compact Standaard
EasyVEC® Compact Standaard
Het meest doordachte assortiment boxen voor ventilatiesystemen C op de markt om doeltreffend, rustig en eenvoudig te ventileren.

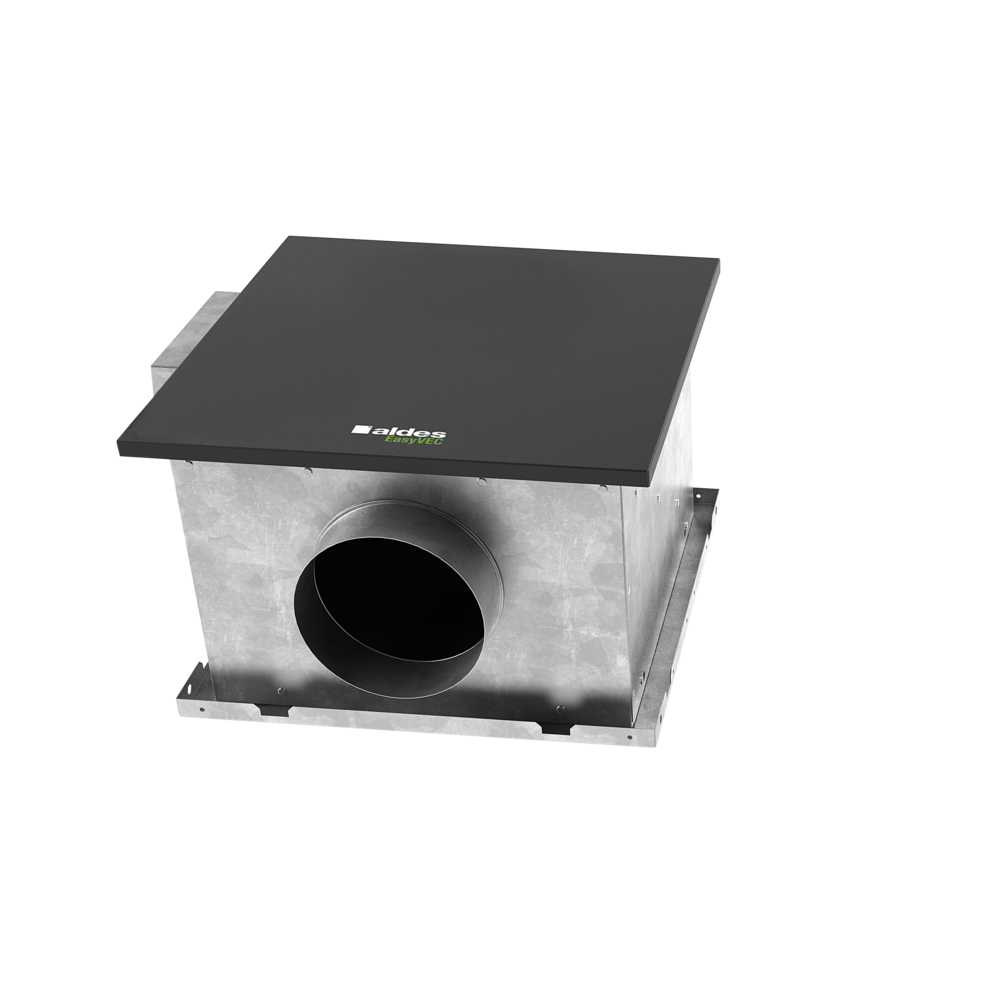

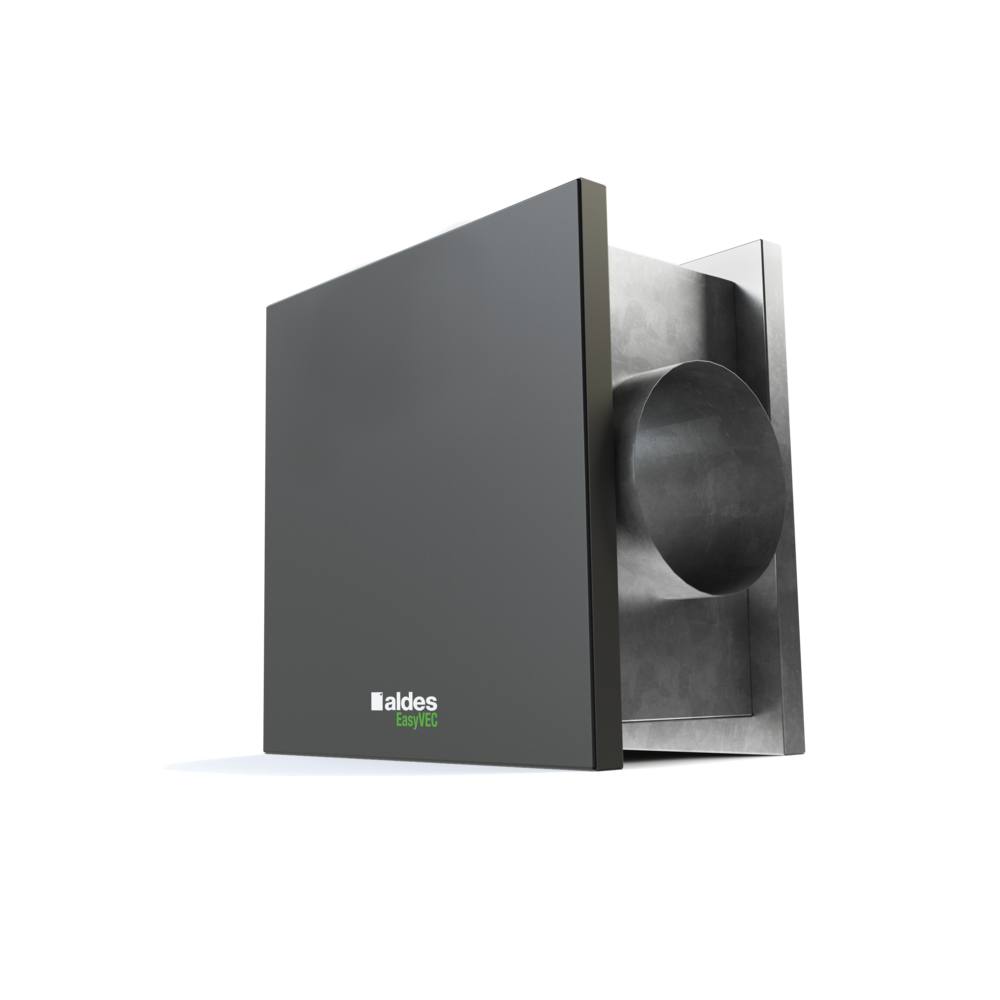

EasyVEC® Compact Standaard
Door zijn kleine formaat en lijnconfiguratie is deze box ideaal voor installatie in systeemplafonds.
De pluspunten van de producten
- uitgebreid assortiment, van 300 tot 3000 m³/h,
- compacte hoogte,
- 100% recyclebaar.
- gemakkelijk te kiezen: software Selector poWair®,
- gemakkelijk te installeren,
- gemakkelijk te onderhouden: 1 ingangszijde, link naar documentatie via QR-code.
EasyVEC® Compact Standaard zorgt voor afvoer of inblaas (ventilatiesysteem C) in utiliteitsruimten.
Dankzij zijn kleine formaat en configuratie is deze box ideaal voor montage in een systeemplafond. Op die manier is de luchtkwaliteit bevredigend en blijft het gebouw in goede staat.
- AC-motorinstallatie,
- achterovergebogen schoepen,
- behuizing in gegalvaniseerd plaatstaal Z275.
-
talloze opties en accessoires:
- filterbox,
- filter ISO Grof 60%, ePM10 50%, ePM1 50-75%,
- aanduiding filtervervanging,
- drukregelaar,
- geluidsisolatie sandwichconstructie 25 mm.
- vervaardigd in Frankrijk.
- compatibel met het Technisch advies Gemoduleerde ventilatie Aanwezigheid-Agito-CO2-
Hygro n° 14.5/16-2185_V1,
- ErP 2018,
- komt in aanmerking voor CEE: BAT-TH-112, BAT-TH-125, BAT-EQ-123.
-
Montage:
- binnen of buiten,
- voor montage in systeemplafond is een set van 4 riemen verkrijgbaar (verstelbaar van 100 tot 400 mm) om de box aan het plafond of op een balk te bevestigen,
- buiten: bij voorkeur beschut tegen de wind om het drukverlies bij uitblaas te beperken bij een dakinstallatie.
-
voor betere geluids- en luchtstroomprestaties is het aangewezen:
- geluiddempers te installeren ter hoogte van de aansluitingen van de box,
- het accessoireassortiment ALDES VIRTUO-FIX met afdichtingen te gebruiken,
- de soepele, luchtdichte moffen MS PRO te gebruiken om de trillingen van het luchtverdelingsnet te ontkoppelen.
| Referenties | Type isolatiemateriaal | Type motor |
|---|---|---|
| 11034500 - EasyVEC® Compact Standaard 300 met opties naar keuze | AC |
|
| 11034501 - EasyVEC® Compact Standaard 600 met opties naar keuze | AC |
|
| 11034502 - EasyVEC® Compact Standaard 1000 met opties naar keuze | EC |
|
| 11034503 - EasyVEC® Compact Standaard 2000 met opties naar keuze | EC |
|
| 11034542 - EasyVEC® Compact 3000 | EC |
|
| 11034564 - EasyVEC® Compact Standaard 300 IP Geïsoleerd | AC |
|
| 11034540 - EasyVEC® Compact 3000 1S | EC |
|
| 11034541 - EasyVEC® Compact 3000 1S Geïsoleerd | ||
| 11034548 - EasyVEC® Compact Standaard 300 | AC |
|
| 11034549 - EasyVEC® Compact Standaard 600 | AC |
|
| 11034550 - EasyVEC® Compact Standaard 1000 | EC |
|
| 11034551 - EasyVEC® Compact Standaard 2000 | EC |
|
| 11034565 - EasyVEC® Compact Standaard 600 IP Geïsoleerd | AC |
|
| 11034566 - EasyVEC® Compact Standaard 1000 IP Geïsoleerd | EC |
|
| 11034567 - EasyVEC® Compact Standaard 2000 IP Geïsoleerd | EC |
|
| 11034008 - EasyVEC® Compact 3000 IP VAR | EC |
|
| 11034009 - EasyVEC® Compact 3000 IP VAR Geïsoleerd | EC |
|
| 11034020 - EasyVEC® Compact Standaard 300 VAR | AC |
|
| 11034021 - EasyVEC® Compact Standaard 300 IP VAR Geïsoleerd | AC |
|
| 11034022 - EasyVEC® Compact Standaard 600 VAR | AC |
|
| 11034023 - EasyVEC® Compact Standaard 600 IP VAR Geïsoleerd | AC |
|
| 11034024 - EasyVEC® Compact Standaard 1000 VAR | EC |
|
| 11034025 - EasyVEC® Compact Standaard 1000 IP VAR Geïsoleerd | EC |
|
| 11034026 - EasyVEC® Compact Standaard 2000 VAR | EC |
|
| 11034027 - EasyVEC® Compact Standaard 2000 IP VAR Geïsoleerd | EC |
|
| 11034547 |
| Referenties | B (mm) | C (�) | C (mm) | E (mm) | F (mm) | H (mm) | P (mm) | R (mm) | � (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 11034500 - EasyVEC® Compact Standaard 300 met opties naar keuze | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
|
| 11034501 - EasyVEC® Compact Standaard 600 met opties naar keuze | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
|
| 11034502 - EasyVEC® Compact Standaard 1000 met opties naar keuze | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
|
| 11034503 - EasyVEC® Compact Standaard 2000 met opties naar keuze | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
|
| 11034542 - EasyVEC® Compact 3000 | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| 11034564 - EasyVEC® Compact Standaard 300 IP Geïsoleerd | 67 |
432 |
140 |
488 |
279 |
427 |
432 |
160 |
14 |
|
| 11034540 - EasyVEC® Compact 3000 1S | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| 11034541 - EasyVEC® Compact 3000 1S Geïsoleerd | 73 |
694 |
694 |
232 |
760 |
465 |
689 |
694 |
400 |
46 |
| 11034548 - EasyVEC® Compact Standaard 300 | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
|
| 11034549 - EasyVEC® Compact Standaard 600 | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
|
| 11034550 - EasyVEC® Compact Standaard 1000 | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
|
| 11034551 - EasyVEC® Compact Standaard 2000 | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
|
| 11034565 - EasyVEC® Compact Standaard 600 IP Geïsoleerd | 67 |
482 |
165 |
538 |
329 |
477 |
482 |
200 |
19 |
|
| 11034566 - EasyVEC® Compact Standaard 1000 IP Geïsoleerd | 67 |
532 |
178 |
588 |
354 |
527 |
532 |
250 |
22 |
|
| 11034567 - EasyVEC® Compact Standaard 2000 IP Geïsoleerd | 67 |
582 |
178 |
648 |
354 |
577 |
582 |
315 |
26 |
|
| 11034008 - EasyVEC® Compact 3000 IP VAR | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| 11034009 - EasyVEC® Compact 3000 IP VAR Geïsoleerd | 98 |
694 |
694 |
232 |
760 |
462 |
639 |
694 |
400 |
28 |
| 11034020 - EasyVEC® Compact Standaard 300 VAR | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
|
| 11034021 - EasyVEC® Compact Standaard 300 IP VAR Geïsoleerd | 93 |
432 |
139 |
488 |
277 |
377 |
432 |
160 |
9 |
|
| 11034022 - EasyVEC® Compact Standaard 600 VAR | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
|
| 11034023 - EasyVEC® Compact Standaard 600 IP VAR Geïsoleerd | 93 |
482 |
164 |
538 |
327 |
427 |
482 |
200 |
12 |
|
| 11034024 - EasyVEC® Compact Standaard 1000 VAR | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
|
| 11034025 - EasyVEC® Compact Standaard 1000 IP VAR Geïsoleerd | 93 |
532 |
177 |
588 |
352 |
477 |
532 |
250 |
14 |
|
| 11034026 - EasyVEC® Compact Standaard 2000 VAR | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
|
| 11034027 - EasyVEC® Compact Standaard 2000 IP VAR Geïsoleerd | 93 |
582 |
177 |
648 |
352 |
527 |
582 |
315 |
20 |
|
| 11034547 |
| Referenties | Debiet (m�/u) |
|---|---|
| 11034500 - EasyVEC® Compact Standaard 300 met opties naar keuze | 300 |
| 11034501 - EasyVEC® Compact Standaard 600 met opties naar keuze | 600 |
| 11034502 - EasyVEC® Compact Standaard 1000 met opties naar keuze | 1000 |
| 11034503 - EasyVEC® Compact Standaard 2000 met opties naar keuze | 2000 |
| 11034542 - EasyVEC® Compact 3000 | 3000 |
| 11034564 - EasyVEC® Compact Standaard 300 IP Geïsoleerd | 300 |
| 11034540 - EasyVEC® Compact 3000 1S | 3000 |
| 11034541 - EasyVEC® Compact 3000 1S Geïsoleerd | 3000 |
| 11034548 - EasyVEC® Compact Standaard 300 | 300 |
| 11034549 - EasyVEC® Compact Standaard 600 | 600 |
| 11034550 - EasyVEC® Compact Standaard 1000 | 1000 |
| 11034551 - EasyVEC® Compact Standaard 2000 | 2000 |
| 11034565 - EasyVEC® Compact Standaard 600 IP Geïsoleerd | 600 |
| 11034566 - EasyVEC® Compact Standaard 1000 IP Geïsoleerd | 1000 |
| 11034567 - EasyVEC® Compact Standaard 2000 IP Geïsoleerd | 2000 |
| 11034008 - EasyVEC® Compact 3000 IP VAR | 3000 |
| 11034009 - EasyVEC® Compact 3000 IP VAR Geïsoleerd | 3000 |
| 11034020 - EasyVEC® Compact Standaard 300 VAR | 300 |
| 11034021 - EasyVEC® Compact Standaard 300 IP VAR Geïsoleerd | 300 |
| 11034022 - EasyVEC® Compact Standaard 600 VAR | 600 |
| 11034023 - EasyVEC® Compact Standaard 600 IP VAR Geïsoleerd | 600 |
| 11034024 - EasyVEC® Compact Standaard 1000 VAR | 1000 |
| 11034025 - EasyVEC® Compact Standaard 1000 IP VAR Geïsoleerd | 1000 |
| 11034026 - EasyVEC® Compact Standaard 2000 VAR | 2000 |
| 11034027 - EasyVEC® Compact Standaard 2000 IP VAR Geïsoleerd | 2000 |
| 11034547 |
| Referenties | Maximumvermogen | Max. vermogen | Beschermingsgraad | Hoogste stroomsterkte (A) | Elektrische voeding |
|---|---|---|---|---|---|
| 11034500 - EasyVEC® Compact Standaard 300 met opties naar keuze | 58 |
58 |
IP24 |
0,25 |
Eenfasig |
| 11034501 - EasyVEC® Compact Standaard 600 met opties naar keuze | 184 |
184 |
IP24 |
0,8 |
Eenfasig |
| 11034502 - EasyVEC® Compact Standaard 1000 met opties naar keuze | 345 |
345 |
IP24 |
1,5 |
Eenfasig |
| 11034503 - EasyVEC® Compact Standaard 2000 met opties naar keuze | 782 |
782 |
IP24 |
3.4 |
Eenfasig |
| 11034542 - EasyVEC® Compact 3000 | 618 |
618 |
IP24 |
2.94 |
Eenfasig |
| 11034564 - EasyVEC® Compact Standaard 300 IP Geïsoleerd | 58 |
58 |
IP24 |
0,25 |
Eenfasig |
| 11034540 - EasyVEC® Compact 3000 1S | 618 |
618 |
IP24 |
2.94 |
Eenfasig |
| 11034541 - EasyVEC® Compact 3000 1S Geïsoleerd | 618 |
618 |
IP24 |
2.94 |
Eenfasig |
| 11034548 - EasyVEC® Compact Standaard 300 | 58 |
58 |
IP24 |
0,25 |
Eenfasig |
| 11034549 - EasyVEC® Compact Standaard 600 | 184 |
184 |
IP24 |
0,8 |
Eenfasig |
| 11034550 - EasyVEC® Compact Standaard 1000 | 345 |
345 |
IP24 |
1.5 |
Eenfasig |
| 11034551 - EasyVEC® Compact Standaard 2000 | 782 |
782 |
IP24 |
3.4 |
Eenfasig |
| 11034565 - EasyVEC® Compact Standaard 600 IP Geïsoleerd | 184 |
184 |
IP24 |
0,8 |
Eenfasig |
| 11034566 - EasyVEC® Compact Standaard 1000 IP Geïsoleerd | 345 |
345 |
IP24 |
1.5 |
Eenfasig |
| 11034567 - EasyVEC® Compact Standaard 2000 IP Geïsoleerd | 782 |
782 |
IP24 |
3.4 |
Eenfasig |
| 11034008 - EasyVEC® Compact 3000 IP VAR | 618 |
618 |
IP24 |
2.94 |
|
| 11034009 - EasyVEC® Compact 3000 IP VAR Geïsoleerd | 618 |
618 |
IP24 |
2.94 |
|
| 11034020 - EasyVEC® Compact Standaard 300 VAR | 58 |
58 |
IP24 |
0,25 |
Eenfasig |
| 11034021 - EasyVEC® Compact Standaard 300 IP VAR Geïsoleerd | 58 |
58 |
IP24 |
0,25 |
Eenfasig |
| 11034022 - EasyVEC® Compact Standaard 600 VAR | 184 |
184 |
IP24 |
0,8 |
Eenfasig |
| 11034023 - EasyVEC® Compact Standaard 600 IP VAR Geïsoleerd | 184 |
184 |
IP24 |
0,8 |
Eenfasig |
| 11034024 - EasyVEC® Compact Standaard 1000 VAR | 345 |
345 |
IP24 |
1,5 |
Eenfasig |
| 11034025 - EasyVEC® Compact Standaard 1000 IP VAR Geïsoleerd | 345 |
345 |
IP24 |
1,5 |
|
| 11034026 - EasyVEC® Compact Standaard 2000 VAR | 782 |
782 |
IP24 |
3.4 |
Eenfasig |
| 11034027 - EasyVEC® Compact Standaard 2000 IP VAR Geïsoleerd | 782 |
782 |
IP24 |
3.4 |
Eenfasig |
| 11034547 |
- Nr. technisch advies : 14,5/16-2185_V2
- ErP-tekst - Ventilatie : Overeenkomstig verordening 1253/2014 inzake Ecodesign en 1254/2014 inzake Energie-etikettering voor ventilatie. Energieklasseschaal: zie pagina Erp-reglementering.
Productreferenties en accessoires
Documenten
Showing 1 - y of
document
-
EasyVEC® Micro-watt + Technische documentatieTechnische en commerciële documentatie15 Mo
-
EasyVEC® Compact Standard/Micro-watt/Micro-watt+ - CE/UE-conformiteitConformiteit220 Ko
-
EasyVEC® Compact Standard / Standard - ErP-ficheConformiteit694 Ko
-
VEX-DFE - WaarschuwingenHandleidingen242 Ko
-
EasyVEC® Compact - InstallatiehandleidingHandleidingen16 Mo
-
EasyVEC® Compact - Filterbox InstallatiehandleidingHandleidingen3 Mo
