TVEC Compact Centrale de traitement d'air simple flux

TVEC Compact

Centrale de traitement d'air simple flux

De beste segmentatie per marktomvang in enkele stroom met lage hoogte beschikbaar tot 8000m3/h
TVEC Compact
TVEC Compact

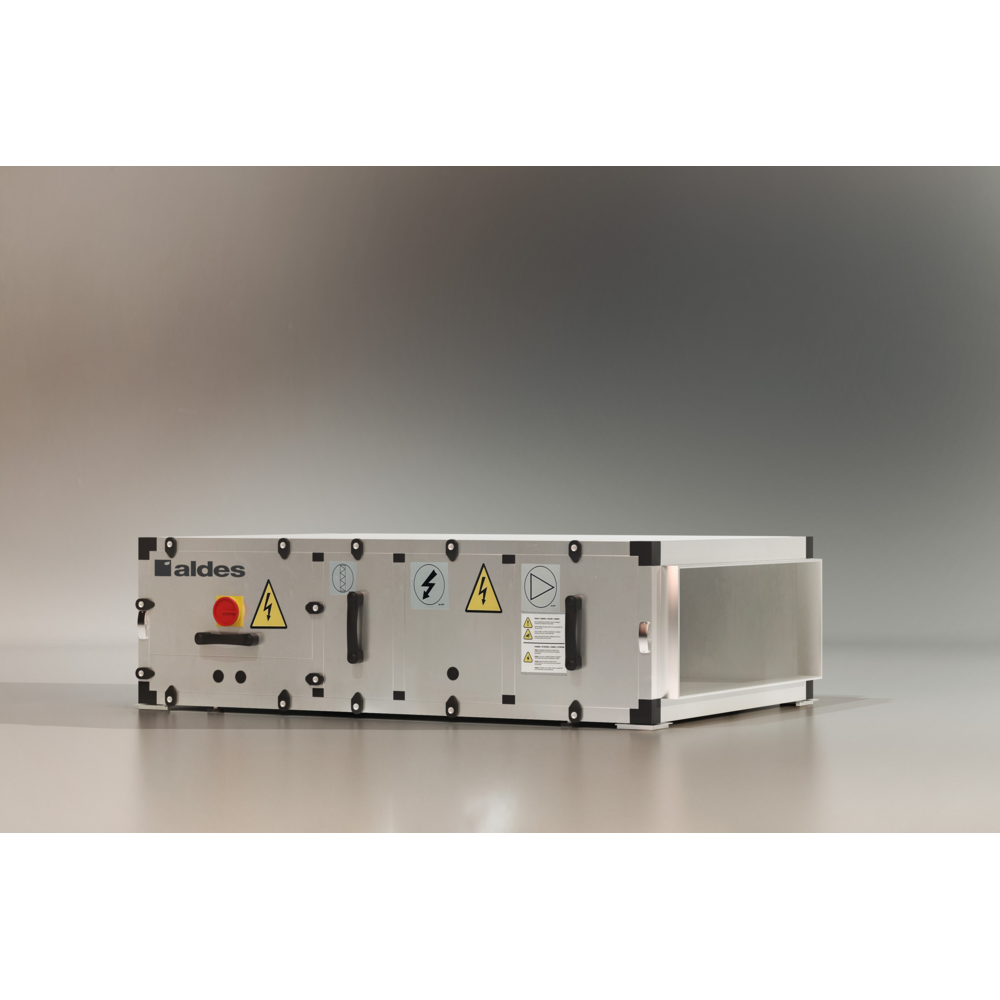

TVEC Compact - Eenvoudige CTA met lage hoogte en geïntegreerde regeling voor VMC- en luchtbehandelingstoepassingen, ideaal voor renovatie van onderwijsgebouwen, kantoren en culturele ruimten. TVEC Compact is verkrijgbaar in 6 maten met debieten van 500 tot 8 000 m³/u. Het TVEC Compact-assortiment is bedoeld voor binneninstallaties. Het dekt een breed toepassingsgebied dankzij zijn meerdere configuraties:

> Luchtcentrale zonder batterij
> Met geïntegreerde elektrische naverwarmingsbatterij.
> Met geïntegreerde hydraulische change-over batterij.
> Met geïntegreerde omkeerbare DX-batterij.
> Mogelijkheid om het toestel te combineren met 2 extra modules :
    > Module hydraulische change-over batterij in kast
    > Module omkeerbare DX-batterij in kast.
> Recirculatiekast beschikbaar voor toepassing bij beheer van Qai of temperatuur.

De pluspunten van de producten

  • 6 maten, 3 versies van geïntegreerde of externe batterijen voor een op maat gemaakte oplossing aangepast aan elk project. Lage chassishoogte: minder dan 500mm tot 5000m3/h Geïntegreerde regeling en ModBus aanstuurbaar als standaard Optie recyclingkast voor beheersing van Qai of temperatuur

De TVEC Compact is een lage hoogte enkelvoudig kanaal luchtbehandelingskast. Hij maakt het mogelijk om gefilterde verse lucht toe te voeren, te verwarmen of te koelen, vervuilde lucht af te voeren en binnenlucht te recycleren om een luchtkwaliteitsniveau te handhaven of een temperatuur te behouden volgens de configuraties. De TVEC compact kast is standaard uitgerust met universele dikte mini-plooi compacte filters en een ePM1 55% efficiëntie equivalent aan F7 en beschikt over een voorfilteroptie met een ePM10 50% efficiëntie equivalent aan M5. De ingebouwde regeling maakt het mogelijk om de luchtstromen volgens 3 standaardmodi te regelen: CAV (constant debiet), VAV (constante druk), VOD (variabel debiet via externe CO2-sonde)

> 6 modellen luchtbehandelingskasten op maat samen te stellen tot 8000 m3/u met filter met een efficiëntie ePM1 55% equivalent F7 standaard. > Constructie in aluminiumprofiel en dubbelwandig paneel > Afwerking in verzinkt staal Z275 > Isolatie met steenwol 25mm, 70kg/m3 > Ventilator van het type plug fan met ECM-motor hoog rendement standaard > Unieke bediening aan de rechterkant, toegang tot alle interne componenten via afneembare panelen vergrendeld met 1/4 slag. > 2 filtertrappen gemonteerd op geleiders: - Prefiltratie trap (optioneel): compact minipli filter equivalent M5, efficiëntie ePM10 50% - Hoofdfilter trap (standaard): compact minipli filter equivalent F7, efficiëntie ePM1 55% > Vervuilingscontrole via drukschakelaar op de hoofdfiltertrap > Beschikbare centrales versies: - Luchtcentrale zonder batterij > Luchtcentrale met geïntegreerde batterij: - Met geïntegreerde elektrische naverwarmingbatterij. - Met geïntegreerde hydraulische omschakelbatterij. - Met geïntegreerde omkeerbare DX batterij. > Mogelijkheid om de centrale te combineren met 2 aanvullende modules: - Module hydraulische omschakelbatterij in kast - Module omkeerbare DX batterij in kast. > Recyclingkast beschikbaar op alle centrales versies (met geïntegreerde batterij of aanvullende module) voor Qai- of temperatuurbeheer > Regelaar geïntegreerd in de kast en in de fabriek geprogrammeerd > Verschillende luchtstroomregelmodi beschikbaar: - Constante debiet (CAV), - Constante druk (VAV), - VOD (ventilation on demand), variabel debiet op extern sondesignaal (toebehoren CO2-sonde) > Verschillende temperatuurregeling modi beschikbaar: - Regeling op aanvoertemperatuur - Regeling op retour-/omgevings temperatuur > Communicatie met BMS via Modbus RTU-protocol standaard > Configuratie en bediening via bedraad kleurenscherm HMI standaard geleverd

Referenties Dichtheid van isolatiemateriaal (kg/m�) Beschikbare filters Aansluitrichting Type motor
11060900 - TVEC COMPACT 500 BAT CO

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060901 - TVEC COMPACT 1000 BAT CO

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060902 - TVEC COMPACT 2000 BAT CO

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060903 - TVEC COMPACT 3000 BAT CO

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060904 - TVEC COMPACT 5000 BAT CO

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060905 - TVEC COMPACT 8000 BAT CO

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060906 - TVEC COMPACT 500 BAT DX

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060907 - TVEC COMPACT 1000 BAT DX

70

M5 ePM10 50% et F7 ePM1 55%

Horizontaal

EC

11060908 - TVEC COMPACT 2000 BAT DX

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060909 - TVEC COMPACT 3000 BAT DX

70

M5 ePM10 50% et F7 ePM1 55%

Horizontaal

EC

11060910 - TVEC COMPACT 5000  BAT DX

70

M5 ePM10 55% en F7 ePM1 50%

Horizontaal

EC

11060911 - TVEC COMPACT 8000 BAT DX

70

M5 ePM10 50% et F7 ePM1 55%

Horizontaal

EC

11060912 - TVEC COMPACT 500 BAT EL

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060913 - TVEC COMPACT 1000 BAT EL

70

M5 ePM10 50% et F7 ePM1 55%

Horizontaal

EC

11060914 - TVEC COMPACT 2000 BAT EL

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060915 - TVEC COMPACT 3000 BAT EL

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060916 - TVEC COMPACT 5000 BAT EL

70

M5 ePM10 55% en F7 ePM1 50%

Horizontaal

EC

11060917 - TVEC COMPACT 8000 BAT EL

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060918 - TVEC COMPACT 500

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060919 - TVEC COMPACT 1000

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060920 - TVEC COMPACT 2000

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060921 - TVEC COMPACT 3000

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060922 - TVEC COMPACT 5000

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

11060923 - TVEC COMPACT 8000

70

M5 ePM10 50% en F7 ePM1 55%

Horizontaal

EC

Referenties A (mm) B (mm) C (mm) � (mm)
11060900 - TVEC COMPACT 500 BAT CO

1375

350

450

390 x 290

11060901 - TVEC COMPACT 1000 BAT CO

350

1375

730

670 x 290

11060902 - TVEC COMPACT 2000 BAT CO

350

1450

1285

1225 x 290

11060903 - TVEC COMPACT 3000 BAT CO

375

1450

1650

1590 x 315

11060904 - TVEC COMPACT 5000 BAT CO

500

1450

1755

1695 x 440

11060905 - TVEC COMPACT 8000 BAT CO

700

1530

1900

1840 x 640

11060906 - TVEC COMPACT 500 BAT DX

350

1375

450

390 x 290

11060907 - TVEC COMPACT 1000 BAT DX

350

1375

730

670 x 290

11060908 - TVEC COMPACT 2000 BAT DX

350

1450

1285

1225 x 290

11060909 - TVEC COMPACT 3000 BAT DX

375

1450

1650

1590 x 315

11060910 - TVEC COMPACT 5000  BAT DX

500

1450

1755

1695 x 440

11060911 - TVEC COMPACT 8000 BAT DX

700

1530

1900

1840 x 640

11060912 - TVEC COMPACT 500 BAT EL

350

1375

450

390 x 290

11060913 - TVEC COMPACT 1000 BAT EL

350

1375

730

670 x 290

11060914 - TVEC COMPACT 2000 BAT EL

350

1450

1285

1225 x 290

11060915 - TVEC COMPACT 3000 BAT EL

375

1450

1650

1590 x 315

11060916 - TVEC COMPACT 5000 BAT EL

500

1450

1755

1695 x 440

11060917 - TVEC COMPACT 8000 BAT EL

700

1530

1900

1840 x 640

11060918 - TVEC COMPACT 500

350

925

450

390 x 290

11060919 - TVEC COMPACT 1000

350

925

730

670 x 290

11060920 - TVEC COMPACT 2000

350

975

1285

1225 x 290

11060921 - TVEC COMPACT 3000

375

1000

1650

1590 X 315

11060922 - TVEC COMPACT 5000

500

1100

1755

1695 x 440

11060923 - TVEC COMPACT 8000

700

1175

1900

1840 x 640

Referenties Débit minimum Max. debiet ErP (m³/h) Max. debiet (m�/u)
11060900 - TVEC COMPACT 500 BAT CO

200

495

495

11060901 - TVEC COMPACT 1000 BAT CO

400

1000

1000

11060902 - TVEC COMPACT 2000 BAT CO

1275

1998

1998

11060903 - TVEC COMPACT 3000 BAT CO

1400

2967

2967

11060904 - TVEC COMPACT 5000 BAT CO

2200

4946

4946

11060905 - TVEC COMPACT 8000 BAT CO

3000

7200

8056

11060906 - TVEC COMPACT 500 BAT DX

320

405

405

11060907 - TVEC COMPACT 1000 BAT DX

720

909

909

11060908 - TVEC COMPACT 2000 BAT DX

1520

1908

1908

11060909 - TVEC COMPACT 3000 BAT DX

2300

2895

2895

11060910 - TVEC COMPACT 5000  BAT DX

3850

4803

4803

11060911 - TVEC COMPACT 8000 BAT DX

6240

7200

7796

11060912 - TVEC COMPACT 500 BAT EL

295

500

750

11060913 - TVEC COMPACT 1000 BAT EL

600

1000

1350

11060914 - TVEC COMPACT 2000 BAT EL

1275

2000

2400

11060915 - TVEC COMPACT 3000 BAT EL

1800

3000

3600

11060916 - TVEC COMPACT 5000 BAT EL

3000

5000

5600

11060917 - TVEC COMPACT 8000 BAT EL

4900

7200

9200

11060918 - TVEC COMPACT 500

200

500

750

11060919 - TVEC COMPACT 1000

400

1000

1350

11060920 - TVEC COMPACT 2000

1275

2000

2400

11060921 - TVEC COMPACT 3000

1400

3000

3600

11060922 - TVEC COMPACT 5000

2200

5000

5600

11060923 - TVEC COMPACT 8000

300

7200

9200

Referenties Spanning (V) Nominale stroomsterkte (A) Opgenomen vermogen Spanning van de groep (V)
11060900 - TVEC COMPACT 500 BAT CO

1x230

1,3

200

230

11060901 - TVEC COMPACT 1000 BAT CO

1x230

1,3

200

230

11060902 - TVEC COMPACT 2000 BAT CO
11060903 - TVEC COMPACT 3000 BAT CO

1x230

1,73

370

230

11060904 - TVEC COMPACT 5000 BAT CO

3x400

1,9

1100

400

11060905 - TVEC COMPACT 8000 BAT CO

3x400

2,4

1400

230

11060906 - TVEC COMPACT 500 BAT DX

1x230

1,3

200

230

11060907 - TVEC COMPACT 1000 BAT DX

1x230

1,3

200

230

11060908 - TVEC COMPACT 2000 BAT DX

1x230

1,55

330

230

11060909 - TVEC COMPACT 3000 BAT DX

1x230

1,73

370

230

11060910 - TVEC COMPACT 5000  BAT DX

3x400

1,9

1100

400

11060911 - TVEC COMPACT 8000 BAT DX

3x400

2,4

1400

400

11060912 - TVEC COMPACT 500 BAT EL

1x230

1,3

200

230

11060913 - TVEC COMPACT 1000 BAT EL

1x230

1,3

200

230

11060914 - TVEC COMPACT 2000 BAT EL

1x230

1,55

330

230

11060915 - TVEC COMPACT 3000 BAT EL

1x230

1,73

370

230

11060916 - TVEC COMPACT 5000 BAT EL

3x400

1,9

1100

400

11060917 - TVEC COMPACT 8000 BAT EL

3x400

2,4

1400

400

11060918 - TVEC COMPACT 500

1x230

1,3

200

230

11060919 - TVEC COMPACT 1000

1x230

1,3

200

230

11060920 - TVEC COMPACT 2000

1x230

1,55

330

230

11060921 - TVEC COMPACT 3000

1x230

1,73

370

230

11060922 - TVEC COMPACT 5000

3x400

1,9

1100

400

11060923 - TVEC COMPACT 8000

3x400

2,4

1400

400

Productreferenties en accessoires

  • TVEC COMPACT 500 BAT CO
    TVEC COMPACT 500 BAT CO
    11060900
  • TVEC COMPACT 1000 BAT CO
    TVEC COMPACT 1000 BAT CO
    11060901
  • TVEC COMPACT 2000 BAT CO
    TVEC COMPACT 2000 BAT CO
    11060902
  • TVEC COMPACT 3000 BAT CO
    TVEC COMPACT 3000 BAT CO
    11060903
  • TVEC COMPACT 5000 BAT CO
    TVEC COMPACT 5000 BAT CO
    11060904
  • TVEC COMPACT 8000 BAT CO
    TVEC COMPACT 8000 BAT CO
    11060905
  • TVEC COMPACT 500 BAT DX
    TVEC COMPACT 500 BAT DX
    11060906
  • TVEC COMPACT 1000 BAT DX
    TVEC COMPACT 1000 BAT DX
    11060907
  • TVEC COMPACT 2000 BAT DX
    TVEC COMPACT 2000 BAT DX
    11060908
  • TVEC COMPACT 3000 BAT DX
    TVEC COMPACT 3000 BAT DX
    11060909
  • TVEC COMPACT 5000  BAT DX
    TVEC COMPACT 5000  BAT DX
    11060910
  • TVEC COMPACT 8000 BAT DX
    TVEC COMPACT 8000 BAT DX
    11060911
  • Aldes
    TVEC COMPACT 500 BAT EL
    11060912
  • Aldes
    TVEC COMPACT 1000 BAT EL
    11060913
  • Aldes
    TVEC COMPACT 2000 BAT EL
    11060914
  • Aldes
    TVEC COMPACT 3000 BAT EL
    11060915
  • Aldes
    TVEC COMPACT 5000 BAT EL
    11060916
  • Aldes
    TVEC COMPACT 8000 BAT EL
    11060917
  • Aldes
    TVEC COMPACT 500
    11060918
  • Aldes
    TVEC COMPACT 1000
    11060919
  • Aldes
    TVEC COMPACT 2000
    11060920
  • Aldes
    TVEC COMPACT 3000
    11060921
  • Aldes
    TVEC COMPACT 5000
    11060922
  • Aldes
    TVEC COMPACT 8000
    11060923
