VC
Kanaalventilator
VC
Kanaalventilator
Door het kleine formaat kan hij een hoofdventilator ondersteunen in een luchtverdelingsnet met te veel weerstand.
VC
De kanaalventilator VC wordt gebruikt voor ventilatie via afvoer of inblaas. Door zijn aansluitingen op 1 lijn is hij perfect integreerbaar in een luchtverdelingsnet van ronde buizen.
De behuizing is van gegalvaniseerd staal voor bescherming tegen corrosie. Door het centrifugale schoepenwiel verbruikt hij minder.
De thermische beveiliging is ingebouwd in de wikkeling van de externe rotormotor voor meer veiligheid.
Door het kleine formaat is hij geschikt voor montage op een buis, als ondersteuning van een hoofdventilator op een luchtverdelingsnet met te veel weerstand.
Het grootste voordeel van deze ventilatoren is het lineaire verloop van de luchtstroom, en dus een maximale vereenvoudiging van het luchtverdelingsnet. Verder beschikken ze over centrifugale schoepen.
De behuizing is van gegalvaniseerd staal voor bescherming tegen corrosie. Door het centrifugale schoepenwiel verbruikt hij minder.
De thermische beveiliging is ingebouwd in de wikkeling van de externe rotormotor voor meer veiligheid.
Door het kleine formaat is hij geschikt voor montage op een buis, als ondersteuning van een hoofdventilator op een luchtverdelingsnet met te veel weerstand.
Het grootste voordeel van deze ventilatoren is het lineaire verloop van de luchtstroom, en dus een maximale vereenvoudiging van het luchtverdelingsnet. Verder beschikken ze over centrifugale schoepen.
De pluspunten van de producten
- debiet tot 2360 m3/u,
- aansluitingen op 1 lijn,
- achterovergebogen schoepen.
Kanaalventilator voor afvoer en inblaas in luchtverdelingsnet van ronde kanalen in utiliteits- en industriële gebouwen.
- 6 modellen, tot 2360 m3/u voor Ø 315,
- behuizing van gegalvaniseerd plaatstaal met aansluitingen op 1 lijn,
- centrifugaal schoepenwiel,
- eenfasige motor met externe rotor 230 V - 50 Hz (en 60 Hz behalve VC 315),
- IP44,
- thermische beveiliging in motorwikkeling.
- horizontaal / verticaal,
- systeemplafond / technische ruimte,
- bij voorkeur montage met trillingsdempende klemringen om de overdracht van trillingen te vermijden en het onderhoud te vergemakkelijken.
| Referenties | Type isolatiemateriaal | Type motor |
|---|---|---|
| 11032001 - VC 160 | AC |
|
| 11032004 - VC 125 | AC |
|
| 11032005 - VC 100 | AC |
|
| 11032007 - VC 200 V2 | AC |
|
| 11032008 - VC 250 V2 | AC |
|
| 11032009 - VC 315 V2 | AC |

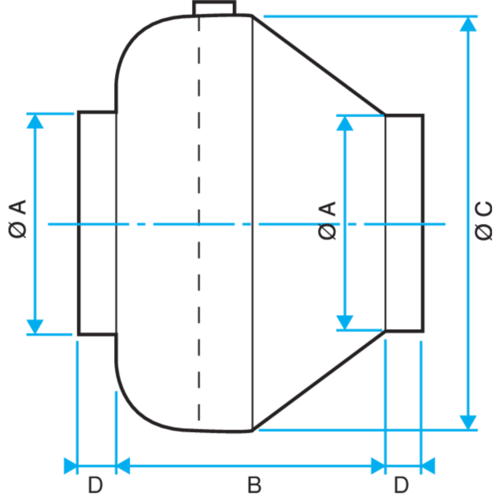

| Referenties | A (mm) | B (mm) | C (mm) | D (mm) | Gewicht (kg) |
|---|---|---|---|---|---|
| 11032001 - VC 160 | 160 |
170 |
379 |
30 |
2,5 |
| 11032004 - VC 125 | 125 |
188 |
288 |
30 |
2,1 |
| 11032005 - VC 100 | 100 |
188 |
288 |
30 |
2,1 |
| 11032007 - VC 200 V2 | 200 |
198 |
379 |
30 |
4,2 |
| 11032008 - VC 250 V2 | 250 |
195 |
379 |
30 |
4,3 |
| 11032009 - VC 315 V2 | 315 |
218 |
453 |
30 |
8,3 |
| Referenties | Debiet (m�/u) | Max. debiet (m�/u) |
|---|---|---|
| 11032001 - VC 160 | 690 |
690 |
| 11032004 - VC 125 | 340 |
340 |
| 11032005 - VC 100 | 250 |
250 |
| 11032007 - VC 200 V2 | 810 |
810 |
| 11032008 - VC 250 V2 | 890 |
890 |
| 11032009 - VC 315 V2 | 2360 |
2360 |
| Referenties | Geluidsdruk op 3 m (dB(A)) |
|---|---|
| 11032001 - VC 160 | 57 |
| 11032004 - VC 125 | 56 |
| 11032005 - VC 100 | 56 |
| 11032007 - VC 200 V2 | 56 |
| 11032008 - VC 250 V2 | 58 |
| 11032009 - VC 315 V2 | 58 |
| Referenties | Spanning (V) | Frequentie (Hz) | Max. vermogen | Max. stroomsterkte (A) | Condensator (?F) | Beschermingsgraad |
|---|---|---|---|---|---|---|
| 11032001 - VC 160 | 230 |
50/60 |
99 |
0,44 |
2 |
IP44 |
| 11032004 - VC 125 | 230 |
50/60 |
59 |
0,25 |
2 |
IP44 |
| 11032005 - VC 100 | 230 |
50/60 |
56 |
0,24 |
2 |
IP44 |
| 11032007 - VC 200 V2 | 230 |
50/60 |
100 |
0,5 |
2,5 |
IP44 |
| 11032008 - VC 250 V2 | 230 |
50/60 |
100 |
0,5 |
2,5 |
IP44 |
| 11032009 - VC 315 V2 | 230 |
50 |
270 |
1,6 |
8 |
IP44 |
- Nr. technisch advies : 14,5/16-2185_V2
- ErP-tekst - Ventilatie : Conform ecodesignverordening 1253/2014 en verordening over energie-etikettering 1254/2014 voor ventilatie. Energieklasseschaal: zie pagina over de ErP-regelgeving.
| Referenties | Elektrische veiligheidsklasse |
|---|---|
| 11032001 - VC 160 | |
| 11032004 - VC 125 | |
| 11032005 - VC 100 | |
| 11032007 - VC 200 V2 | Klasse 2 |
| 11032008 - VC 250 V2 | Klasse 2 |
| 11032009 - VC 315 V2 | Klasse 2 |
