Série AC 161 - aluminium Grille murale

Série AC 161 - aluminium

Grille murale

La grille murale ouvrante en aluminium avec filtre AC 161 permet la reprise d'air pour des systèmes de ventilation ou de conditionnement d'air.
Série AC 161 - aluminium
Série AC 161 - aluminium

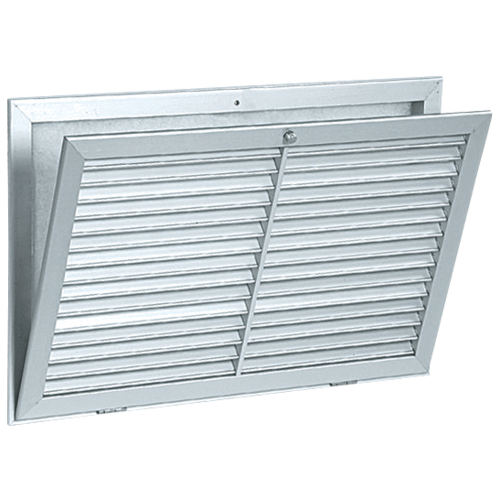

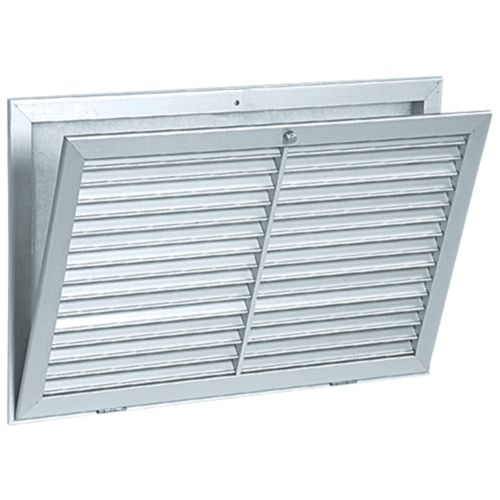

La AC 161 est une grille murale en aluminium anodisé à simple déflexion avec ailettes horizontales fixes inclinées de 40° Elle est composée d'une face ouvrante sur charnière et d'un filtre intégré.
Série AC 161 - aluminium

Les + produits

  • filtre intégré,
  • ouverture facile par charnière en acier inoxydable et fermeture par bouton à vis.
  • face ouvrante sur charnières pour un accès aisé au filtre,
  • fiition blanc RAL9003.

La grille AC 161 à simple déflexion a des ailettes horizontales fixes pour assurer la bonne reprise de l'air dans le local. De plus, elle est munie d'un filtre accessible facilement puisque cette grille s'ouvre grâce à des charnières.

  • ailettes horizontales fixes inclinées de 40° espacées 20 mm,
  • finition alu anodisé.
  • ouverture facile par charnière en acier inoxydable et fermeture par bouton à vis,
  • avec filtre G3 de résistance au feu M1.
  • gamme dimensionnelle de 172 x 122 à 1 222 x 622 au pas de 25 mm.
Matière de l'isolant Type de finition Couleur

Peinture époxy

Blanc

Série AC 161 - aluminium

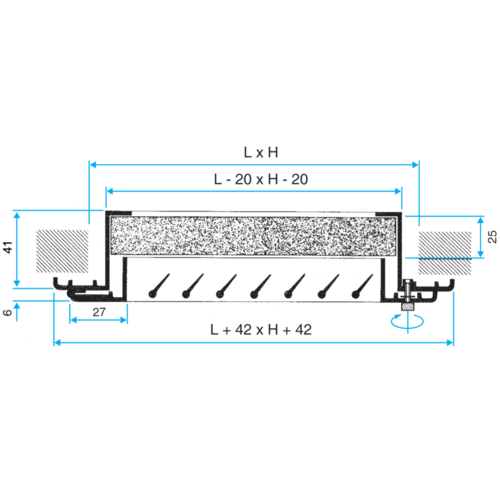

Références H (mm) L (mm) Ø D Plénum (mm) Filtre standard (mm) H Plénum (mm)
11050749 - AC 161W3Z F1 622X322 RAL9010

322

622

250

596X296

215

11050750 - AC 161W3Z F1 522X422 RAL9010

422

522

355

496X396

215

11050751 - AC 161W3Z F1 622X422 RAL9010

422

622

400

596X396

215

11050752 - AC 161W3Z F1 522X522 RAL9010

522

522

355

496X496

215

11050753 - AC 161W3Z F1 622X522 RAL9010

522

622

450

596X496

215

11002011 - Grille alu AC 161

522

622

450

596X496

215

Références Débit de confort pour Lw < NR 25 (m³/h)
11050749 - AC 161W3Z F1 622X322 RAL9010

800

11050750 - AC 161W3Z F1 522X422 RAL9010

1600

11050751 - AC 161W3Z F1 622X422 RAL9010

1800

11050752 - AC 161W3Z F1 522X522 RAL9010

1600

11050753 - AC 161W3Z F1 622X522 RAL9010

2400

11002011 - Grille alu AC 161

2400

Références produits et accessoires

  • Aldes
    AC 161W3Z F1 622X322 RAL9010
    11050749
  • Aldes
    AC 161W3Z F1 522X422 RAL9010
    11050750
  • Aldes
    AC 161W3Z F1 622X422 RAL9010
    11050751
  • Aldes
    AC 161W3Z F1 522X522 RAL9010
    11050752
  • Aldes
    AC 161W3Z F1 622X522 RAL9010
    11050753
  • Grille alu AC 161
    Grille alu AC 161
    11002011
