Série AF 704 - aluminium
Diffuseur plafonnier
Série AF 704 - aluminium
Diffuseur plafonnier
Le AF 704 est un diffuseur carré pour dalle de plafond avec 4 directions de soufflage pour la diffusion d'air dans les locaux tertiaires.
Série AF 704 - aluminium

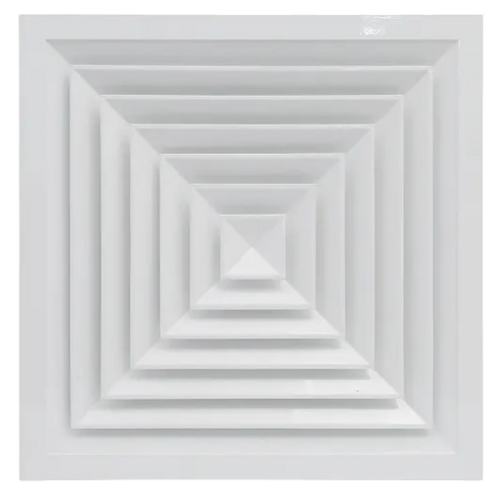

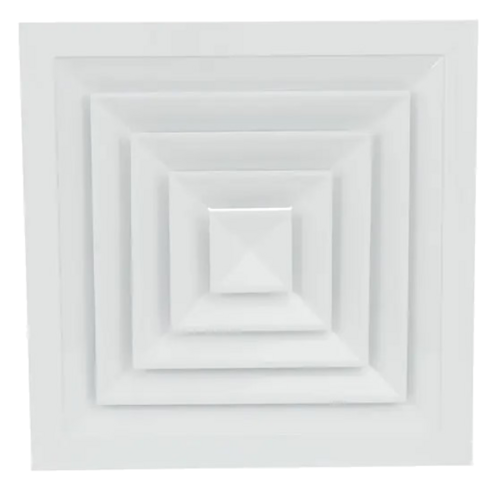

Le AF 704 est un diffuseur plafonnier carré avec 4 directions de soufflage pour la diffusion d'air des systèmes de ventilation ou de conditionnement d'air dans les bâtiments tertiaires. Ce diffuseur est en aluminium avec peinture époxy blanc RAL 9003 30% mat. Il s'installe au ras du plafond.
Les + produits
- Esthétique.
- Démontage simple et rapide du noyau central.
Le diffuseur AF 704 est un diffuseur carré en aluminium avec 4 directions de soufflage et s'installe au plafond.
- Cadre extérieur et noyau en aluminium.
- Noyau amovible par un système de ressorts pour l'accès à l'intérieur.
- Finition Blanc RAL 9003 MAT 30%.
- Fixation au plénum non apparente par vis latérales dans le col.
- Le plénum est muni de pattes pour fixation à la dalle béton.
-
accessoires :

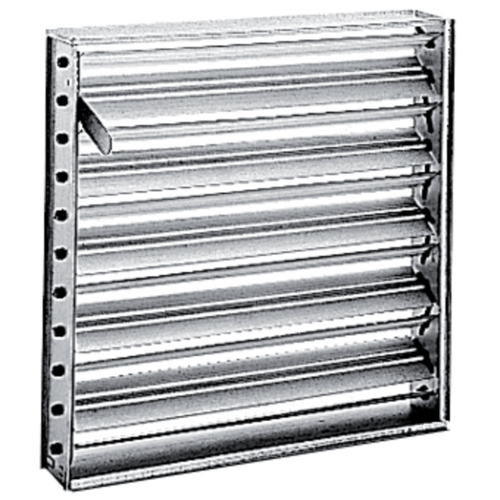

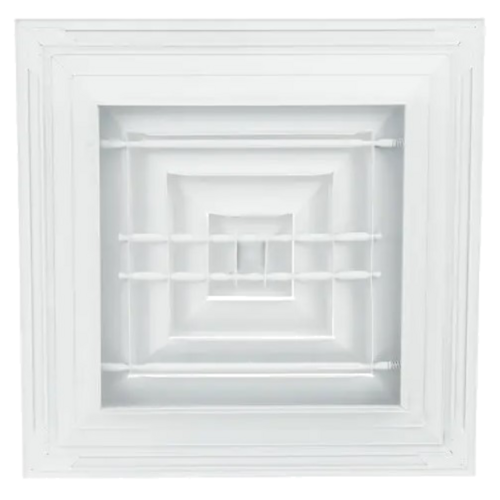

- B 700 : registre à mouvement contra-rotatif, réglable depuis la face du diffuseur,
- plénum de raccordement en tôle d'acier galvanisé avec piquage type RT ou RE.
Le diffuseur AF 704 s'installe au ras du plafond en lieu et se fixe au plénum de manière non apparente par vis latérales dans le col.
| Matériau principal |
|---|
| Aluminium |
| Références | H (mm) | L (mm) |
|---|---|---|
| 11051006 - AF704 F0 150X150 | 50 |
295 |
| 11051007 - AF704 F0 225X225 | 50 |
370 |
| 11051008 - AF704 F0 300X300 | 50 |
445 |
| 11051009 - AF704 F0 375X375 | 50 |
520 |
