Série LINED® Slim - aluminium Diffuseur à fentes

Série LINED® Slim - aluminium

Diffuseur à fentes

Le Série LINED® Slim est un diffuseur linéaire en aluminium à fentes réglables sans cadre pour la diffusion ou la reprise d'air pour bâtiments tertiaires.
Série LINED® Slim - aluminium
Télécharger le fichier CAD Library
Série LINED® Slim - aluminium

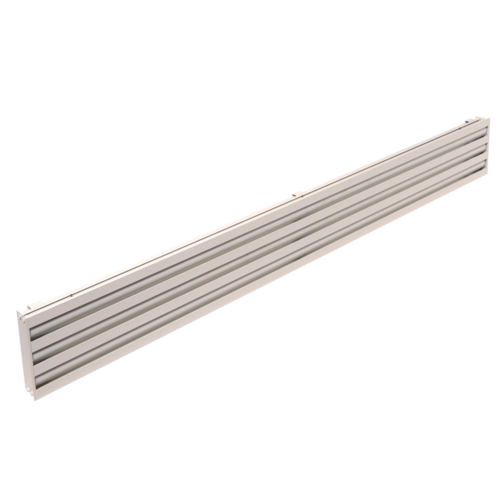

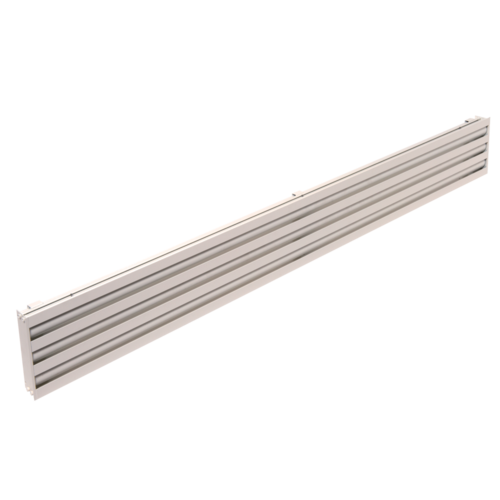

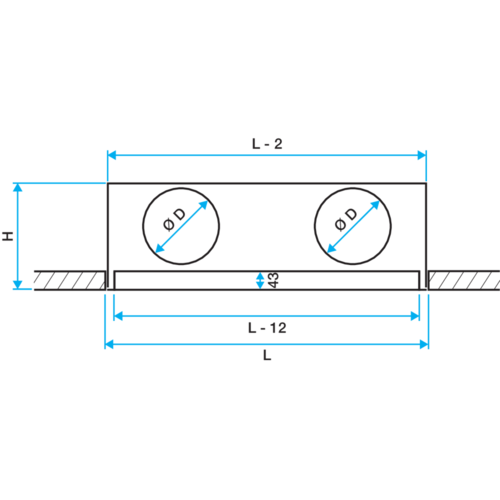

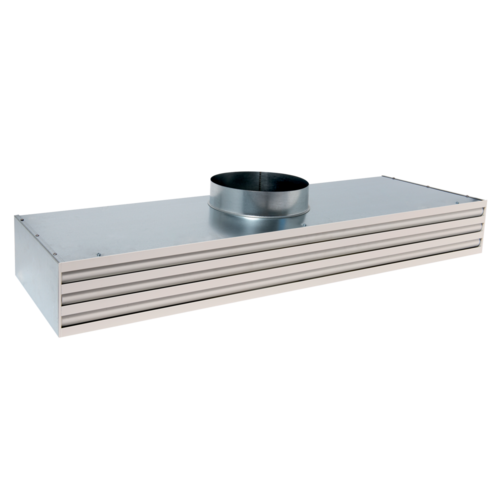

Le LINED® Slim est un diffuseur linéraire en aluminium à fentes réglables pour la diffusion ou la reprise d'air des systèmes de ventilation ou de conditionnement d'air dans les bâtiments tertiaires. Le diffuseur est conçu sans cadre pour une intégration parfaite aux plafonds métalliques. Ce diffuseur est disponible de 1 à 8 fentes et de 300 à 2 000 mm au pas de 5 mm. Le modèle ouvrant est limité à 1 500 mm. Les fentes sont de 25 mm de largeur. Il se positionne au plafond à l'aide d'un plénum. Le corp du diffuseur est en aluminium anodisé teinte naturelle blanc RAL 9003 mat 30% ou avec d'autres finitions RAL ou la finition AldesArchitect®.
Série LINED® Slim - aluminium

Les + produits

  • esthétiques soufflage et reprise identiques,
  • cadre fin pour une intégration parfaite aux plafonds,
  • compatible avec l'offre AldesArchitect®.
  • diffusion réglable,
  • possibilté de filtration à la reprise,
  • possibilité de bandeaux linéaires.

Le diffuseur LINED® Slim s'installe au plafond avec un plénum de raccordement. Le modèle soufflage assure une diffusion réglable grâce à un déflecteur orientable au centre de chaque fente. Le modèle reprise ouvrant permet l'intégration d'un filtre.

  • diffusion réglable grâce à un déflecteur orientable au centre de chaque fente,
  • possibilité de soufflage vertical,
  • corps et déflecteur en aluminium,
  • finition :
    • standard blanc RAL 9003,
    • finition AldesArchitect,
  • largeur de fente 25 mm.
  • modèle soufflage avec déflecteurs orientables LINED® Slim S,
  • modèle reprise avec déflecteurs fixes LINED® Slim E,
  • modèle reprise avec déflecteurs fixes et noyau central ouvrant pour accès au filtre situé dans le plénum de raccordement LINED® Slim EO :
    • noyau monté sur charnières et fermeture par push-push,
    • disponible uniquement à partir de 3 fentes,
    • longueur maxi 1500 mm.
  • fixation au plénum non apparente :
    • soit réglable et accessible par le dessous du diffuseur (type S3),
    • soit directement par vis autoforeuses sur les cotés du plénum (type S2).
  • la fixation S2 est recommandée pour les plafonds suspendus et incompatible avec les plafonds non amovibles (types staff ou BA13).
  • accessoires :

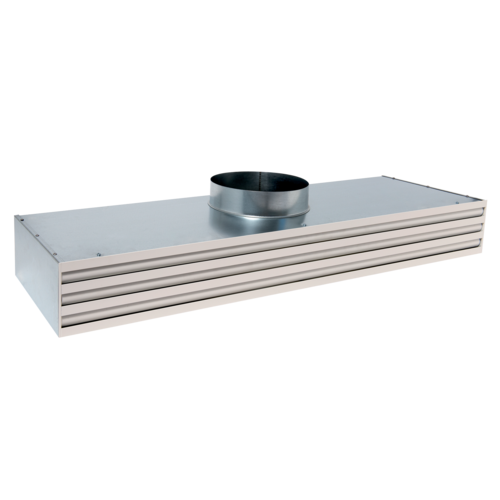

    • plénum de raccordement en tôle d'acier galvanis avec piquage côté version simple ou isolé,
    • filtre G3 M1,
    • registre pelle monté dans le piquage du plénum.

Le diffuseur LINED® Slim s'installe au plafond à l'aide d'un plénum et de fixation au choix avec le plénum et en fonction du type de plafond.

Matière de l'isolant

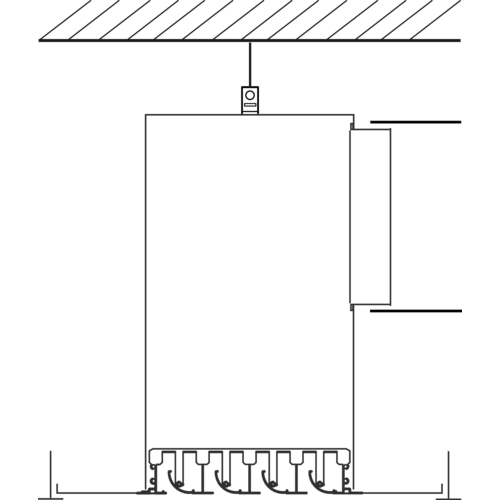

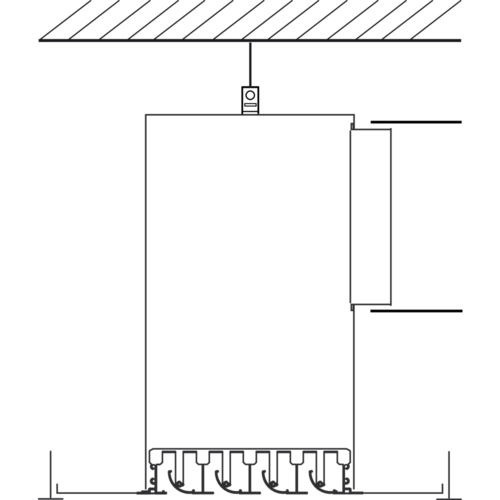

Mise en oeuvre avec fixation S2 : utilser des vis auto-foreuse.

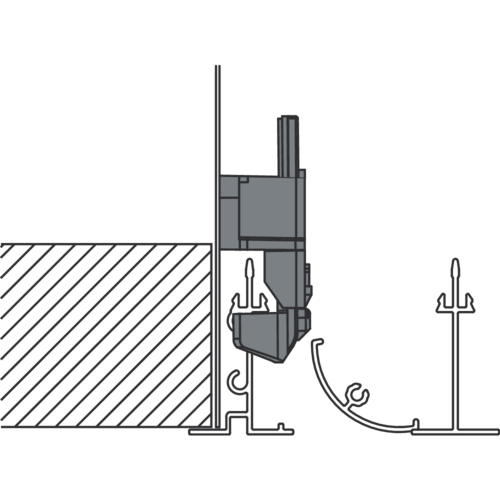

Mise en oeuvre avec fixation S3 :

    • mettre en place le diffuseur sous le plénum
    • Pousser et cliper au niveau des 4 fixations

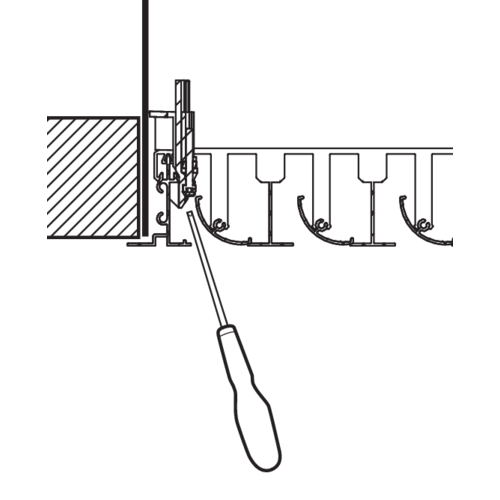

    • Visser pour plaquer le diffuseur au staff .

Références produits et accessoires

  • LINED® EO Slim
    LINED® EO Slim
    11002296
  • LINED® E Slim
    LINED® E Slim
    11002295
  • LINED® S Slim
    LINED® S Slim
    11002294
