Série AG 638 - aluminium
Grille extérieure
Série AG 638 - aluminium
Grille extérieure
La grille extérieure murale AG 638 permet la prise d'air neuf ou le rejet d'air vicié sans risque d'entrée de pluie grâce à la forme de ses ailettes.
Série AG 638 - aluminium

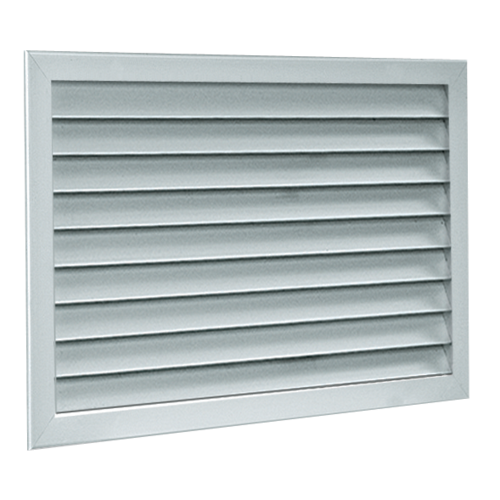

La AG 638 est une grille extérieure murale rectangulaire à ailettes horizontales inclinées à 45° avec fonction anti-pluie et un grillage de protection à mailles carrées de 12 X 12, Ø 1,2 mm.
Les + produits
- montage direct sans contre-cadre,
- possibilité de montage dans un contre-cadre dédié sans perforer la maçonnerie.
La grille AG 638 rectangulaire en aluminium permet le passage d'air entre le bâtiment et l'extérieur pour renouveler l'air intérieur. La forme de ses ailettes empêche la pluie d'y pénétrer.

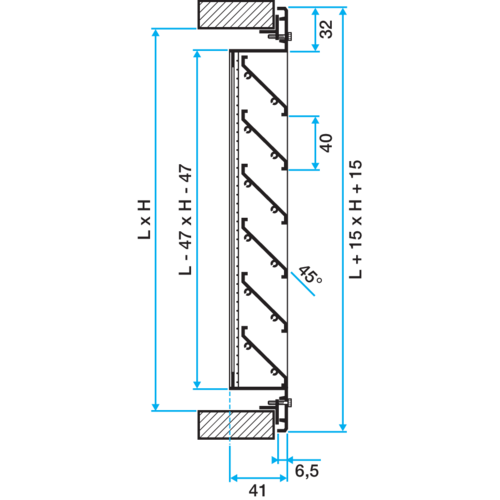

- ailettes horizontales inclinées à 45° avec un entraxe de 40 mm,
- partie intérieure comportant un grillage de protection à mailles carrées de 12 X 12, Ø 1,2 mm en acier galvanisé,
- finition aluminium anodisé, teinte naturelle satinée.
- montage mural extérieur.
- fixation directe dans la maçonnerie ou dans un contre-cadre de montage dédié,
- le contre-cadre et la grille sont livrés pré-percés en face avant.
| Matière de l'isolant | Type de finition | Couleur |
|---|---|---|
| Aluminium |
Aluminium |
| Références | H (mm) | L (mm) |
|---|---|---|
| 11003254 - AG 638 | 600-2000 |
600-2000 |
| 11052011 - AG 638 200x200 F1 | 200 |
200 |
| 11052012 - AG 638 300x300 F1 | 300 |
300 |
| 11052013 - AG 638 400x400 F1 | 400 |
400 |
| 11052014 - AG 638 500x500 F1 | 500 |
500 |
| 11052015 - AG 638 600x600 F1 | 600 |
600 |
Mise en œuvre avec fixation F1
-
- Positionner la grille face à la réservation

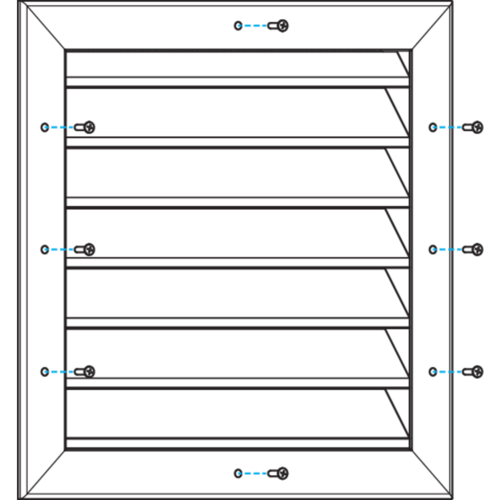

- Visser la grille dans la maçonnerie grâce aux trous prépercés qui dépendent des dimensions de la grille choisie
Mise en œuvre avec fixation F2
-
- Positionner la grille face à la réservation et sceller là dans le mur. Fixation invisible et évite les risques de dégradation de la maçonnerie.

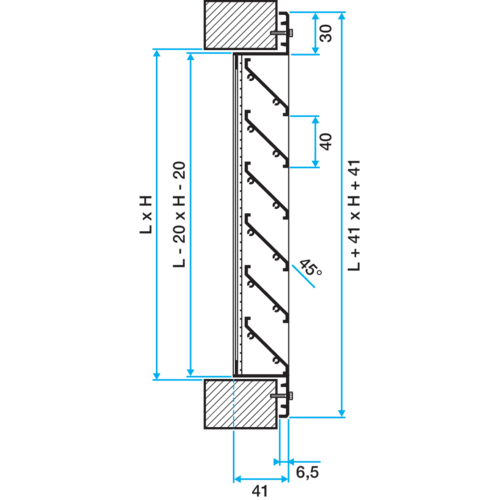

Mise en oeuvre avec contre cadre
-

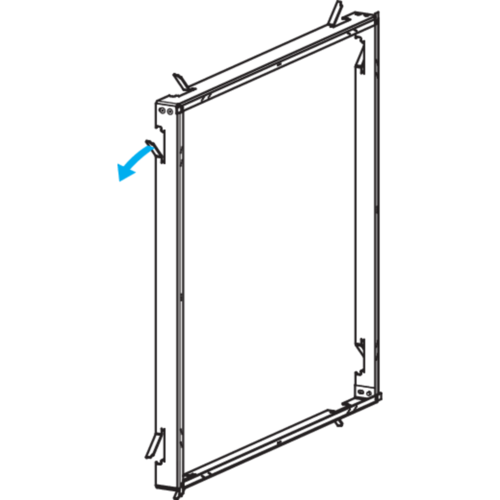

- Dévisser a grille du contre cadre
- Monter le contre cadre
- Par scellement à l'aide des pattes de scellement pré découpé ou pas vissage dans la maçonnerie.
