Série AR 637 - aluminium Grille extérieure

Série AR 637 - aluminium

Grille extérieure

La grille extérieure circulaire murale AR 637 permet la prise d'air ou le rejet d'air vicié sans risque d'entrée de pluie grâce à la forme des ailettes.
Série AR 637 - aluminium
Télécharger le fichier CAD Library
Série AR 637 - aluminium

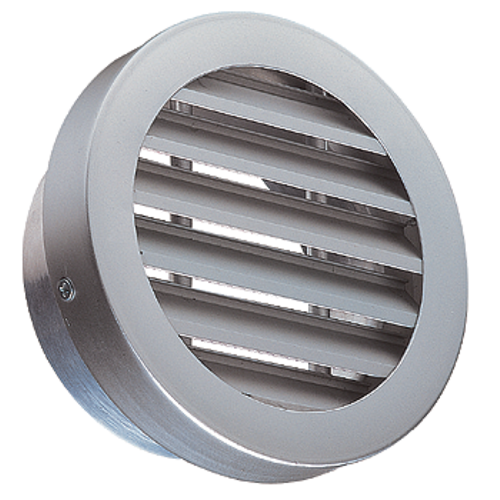

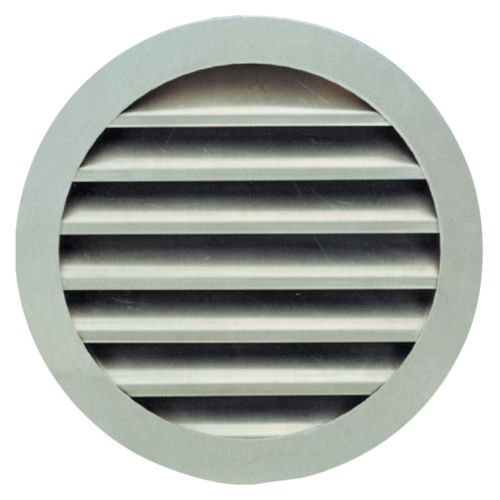

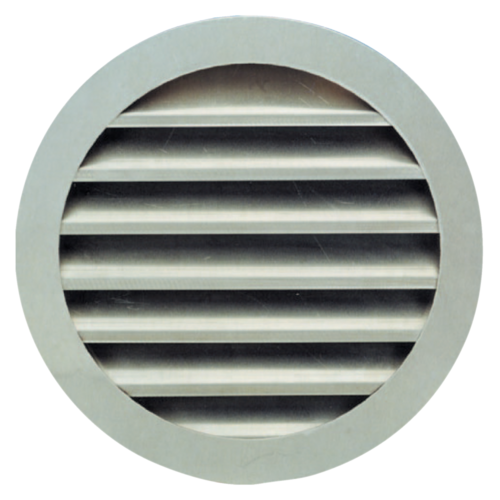

La AR 637 est une grille extérieure circulaire murale en aluminium à ailettes horizontales avec fonction anti-pluie.
Série AR 637 - aluminium

Les + produits

  • facilité d'installation : raccordement circulaire,
  • idéale pour les débits de ventilation.

La grille AR 637 circulaire en aluminium permet le passage d'air entre le bâtiment et l'extérieur pour renouveler l'air intérieur. La forme de ses ailettes empêche la pluie d'y pénétrer.

  • grille circulaire,
  • finition :
    • jusqu'à D315 inclus : aluminium anodisé,
    • à partir de D355 : aluminium brut.
  • ailettes pare-pluie espacées de :
    • jusqu'à D315 inclus : 20 mm,
    • à partir de D355 : 50 mm.
  • treillis anti-volatiles à maille 12x12 mm en acier galvanisé inclus (à partir de D355).
  • fixation murale,
  • jusqu'à D135 inclus, la fixation est non apparente par vis dans la colerette intérieure,
  • à partir de D355, la fixation est apparente par vis dans le cadre.
Références Matière de l'isolant Type de finition Couleur
11002506 - AR637 D160
11002507 - AR637 D200
11002508 - AR637 D250
11002509 - AR637 D315
11002505 - AR637 D125
11052240 - AR 637 Ø 125

Aluminium

Aluminium

11052241 - AR 637 Ø 160

Aluminium

Aluminium

11052242 - AR 637 Ø 200

Aluminium

Aluminium

11052243 - AR 637 Ø 250

Aluminium

Aluminium

11052244 - AR 637 Ø 315

Aluminium

Aluminium

11052260 - AR 637 Ø 400

Aluminium

Aluminium

11052261 - AR 637 Ø 450

Aluminium

Aluminium

11052262 - AR 637 Ø 500

Aluminium

Aluminium

11052263 - AR 637 Ø 560

Aluminium

Aluminium

11052264 - AR 637 Ø 630

Aluminium

Aluminium

Série AR 637 - aluminium Série AR 637 - aluminium

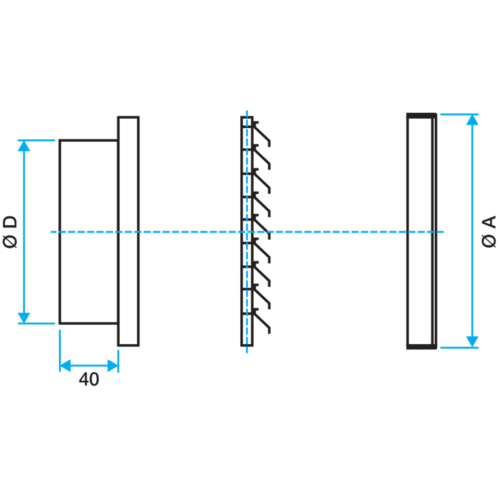

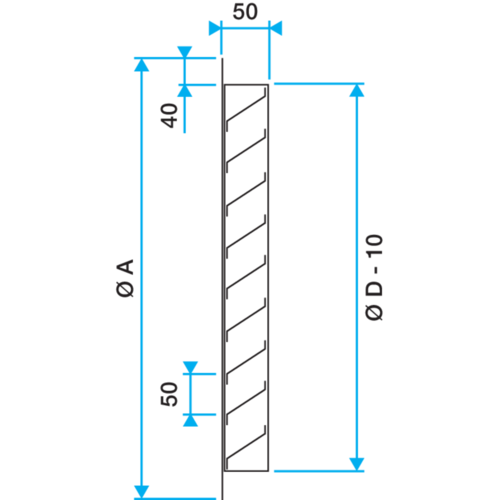

Références Ø A (mm) Ø N (mm)
11002506 - AR637 D160
11002507 - AR637 D200
11002508 - AR637 D250
11002509 - AR637 D315
11002505 - AR637 D125
11052240 - AR 637 Ø 125

160

125

11052241 - AR 637 Ø 160

200

160

11052242 - AR 637 Ø 200

250

200

11052243 - AR 637 Ø 250

315

250

11052244 - AR 637 Ø 315

385

315

11052260 - AR 637 Ø 400

450

400

11052261 - AR 637 Ø 450

500

450

11052262 - AR 637 Ø 500

550

500

11052263 - AR 637 Ø 560

560

11052264 - AR 637 Ø 630

630

630

Références Débit de confort pour Lw à 40 dB (A) et DP < 45 Pa (m³/h)
11002506 - AR637 D160
11002507 - AR637 D200
11002508 - AR637 D250
11002509 - AR637 D315
11002505 - AR637 D125
11052240 - AR 637 Ø 125

150

11052241 - AR 637 Ø 160

200

11052242 - AR 637 Ø 200

300

11052243 - AR 637 Ø 250

500

11052244 - AR 637 Ø 315

800

11052260 - AR 637 Ø 400

1400

11052261 - AR 637 Ø 450

1750

11052262 - AR 637 Ø 500

2280

11052263 - AR 637 Ø 560
11052264 - AR 637 Ø 630

3560

Références produits et accessoires

  • Aldes
    AR637 D160
    11002506
  • Aldes
    AR637 D200
    11002507
  • Aldes
    AR637 D250
    11002508
  • Aldes
    AR637 D315
    11002509
  • Aldes
    AR637 D125
    11002505
  • AR 637 Ø 125
    AR 637 Ø 125
    11052240
  • AR 637 Ø 160
    AR 637 Ø 160
    11052241
  • AR 637 Ø 200
    AR 637 Ø 200
    11052242
  • AR 637 Ø 250
    AR 637 Ø 250
    11052243
  • AR 637 Ø 315
    AR 637 Ø 315
    11052244
  • AR 637 Ø 400
    AR 637 Ø 400
    11052260
  • AR 637 Ø 450
    AR 637 Ø 450
    11052261
  • AR 637 Ø 500
    AR 637 Ø 500
    11052262
  • AR 637 Ø 560
    AR 637 Ø 560
    11052263
  • AR 637 Ø 630
    AR 637 Ø 630
    11052264
