Série GD 102 - acier
Grille de conduit

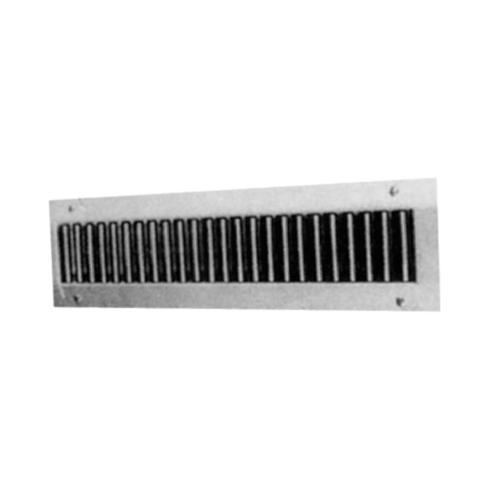

La grille intérieure pour conduit GD 102 fonctionne en reprise d'air pour toutes applications de ventilation et de conditionnement d'air dans les locaux tertiaires. Elle se positionne sur conduit cylindrique ou oblong.
- grille simple déflexion à ailettes verticales, mobiles, réglables individuellement, espacées de 20 mm,
- acier galvanisé avec finition teinte naturelle,
- fixation par vis apparentes dans l'encadrement sur conduit cylindrique ou oblong.
- Gamme dimensionnelle de 325 x 75 à 1 225 x 225 mm
- fixation sur conduit circulaire ou oblong,
- fixation apparente par vis dans l'encadrement.
| Références | Matériau principal | Matière de l'isolant | Type de finition | Couleur |
|---|---|---|---|---|
| 11050108 - GD102 F1 325X75 | Aluminium |
Acier galvanisé |
Acier galvanisé |
|
| 11050100 - GD102 F1 425X75 | Aluminium |
Acier galvanisé |
Acier galvanisé |
|
| 11050101 - GD102 F1 525X75 | Aluminium |
Acier galvanisé |
Acier galvanisé |
|
| 11050102 - GD102 F1 625X75 | Aluminium |
Acier galvanisé |
Acier galvanisé |
|
| 11050103 - GD102 F1 425X125 | Aluminium |
Acier galvanisé |
Acier galvanisé |
|
| 11050104 - GD102 F1 525X125 | Aluminium |
Acier galvanisé |
Acier galvanisé |
|
| 11050105 - GD102 F1 625X125 | Aluminium |
Acier galvanisé |
Acier galvanisé |
|
| 11050106 - GD102 F1 525X225 | Aluminium |
Acier galvanisé |
Acier galvanisé |
|
| 11050107 - GD102 F1 625X225 | Aluminium |
Acier galvanisé |
Acier galvanisé |

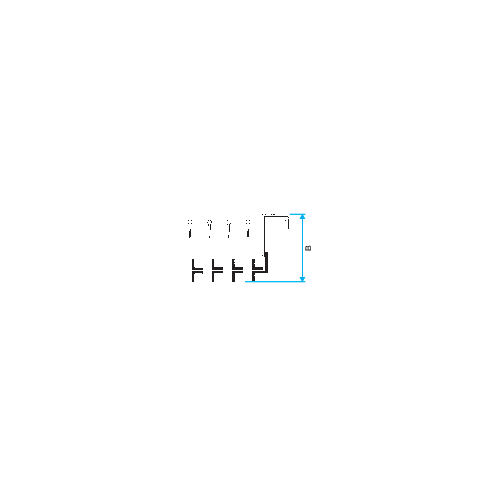

| Références | A (mm) | B (mm) | C (mm) | H (mm) | L (mm) | Ø D conduit max (mm) | Ø D conduit min (mm) |
|---|---|---|---|---|---|---|---|
| 11050108 - GD102 F1 325X75 | 42 |
86 |
124 |
75 |
325 |
400 |
160 |
| 11050100 - GD102 F1 425X75 | 42 |
86 |
137 |
75 |
425 |
400 |
160 |
| 11050101 - GD102 F1 525X75 | 42 |
86 |
150 |
75 |
525 |
400 |
160 |
| 11050102 - GD102 F1 625X75 | 42 |
86 |
163 |
75 |
625 |
400 |
160 |
| 11050103 - GD102 F1 425X125 | 46 |
90 |
141 |
125 |
425 |
900 |
315 |
| 11050104 - GD102 F1 525X125 | 46 |
90 |
154 |
125 |
525 |
900 |
315 |
| 11050105 - GD102 F1 625X125 | 46 |
90 |
167 |
125 |
625 |
900 |
315 |
| 11050106 - GD102 F1 525X225 | 56 |
100 |
164 |
225 |
525 |
1600 |
630 |
| 11050107 - GD102 F1 625X225 | 56 |
100 |
177 |
225 |
625 |
1600 |
630 |
| Références | Débit de confort (soufflage avec registre N 100 % ouvert) pour Lw < NR 25 (m³/h) |
|---|---|
| 11050108 - GD102 F1 325X75 | 190 |
| 11050100 - GD102 F1 425X75 | 230 |
| 11050101 - GD102 F1 525X75 | 300 |
| 11050102 - GD102 F1 625X75 | 360 |
| 11050103 - GD102 F1 425X125 | 460 |
| 11050104 - GD102 F1 525X125 | 560 |
| 11050105 - GD102 F1 625X125 | 680 |
| 11050106 - GD102 F1 525X225 | 1000 |
| 11050107 - GD102 F1 625X225 | 1300 |
