Série GRIDLINED Wall - aluminium
Grille murale
Série GRIDLINED Wall - aluminium
Grille murale

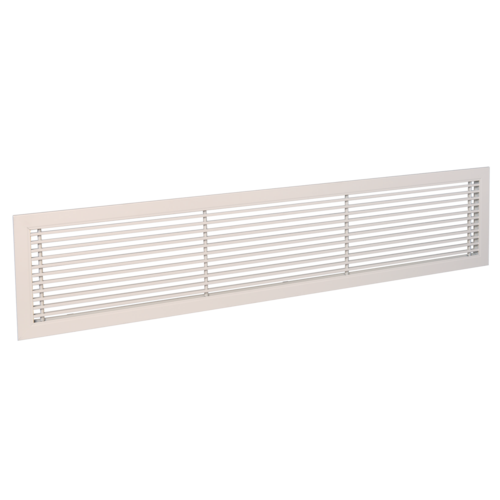

La grille murale intérieure fixe en aluminium GRIDLINED Wall est destinée au soufflage et à la reprise de l'air dans les bâtiments tertiaires.
Série GRIDLINED Wall - aluminium
La grille intérieure en aluminium GRIDLINED Wall est disponible en simple déflexion pour la reprise d'air et en double déflexion pour le soufflage dans les bâtiments tertiaires. A installer grâce à des fixations non apparentes en mur ou en allège. La dimension maxi est de 2000 x 800 mm. Cette grille est compatible avec la finition AldesArchitect pour une finition esthétique élégante et design.
Les + produits
- design moderne,
- mise en œuvre simple,
- compatible avec l'offre AldesArchitect.
- finition sur demande,
- gamme de mesure.
La grille murale intérieure fixe en aluminium GRIDLINED Wall fonctionne en soufflage et à la reprise de l'air dans les bâtiments tertiaires.
- grille de soufflage ou de reprise,
- profils d'aluminium extrudés,
- barre frontales fixes horizontales,
- déflection 15°,
- cadre largeur 23 mm,
- simple ou double déflection,
- noyau seul sans cadre disponible,
- fixation non apparente par clips ou fermoirs,
- finition AldesArchitect disponible.
- montage mural ou en allège,
- fixation non apparente par clips ou fermoirs.
| Références | Matière de l'isolant | Type de finition | Couleur |
|---|---|---|---|
| 11050245 - GRIDLINED Wall F3 500X100 ANOD | Aluminium |
Blanc |
|
| 11050246 - GRIDLINED WALL F3 600X100 ANOD cfg | Aluminium |
Blanc |
|
| 11050248 - GRIDLINED WALL F3 1000X100 ANOD cfg | Aluminium |
Blanc |
|
| 11050249 - GRIDLINED WALL F3 300X150 ANOD cfg | Aluminium |
Blanc |
|
| 11050251 - GRIDLINED WALL F3 600X150 ANOD cfg | Aluminium |
Blanc |
|
| 11050562 - GRIDLINED WALL F3 200X100 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050563 - GRIDLINED WALL F3 300X100 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050564 - GRIDLINED WALL F3 400X100 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050565 - GRIDLINED WALL F3 500X100 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050566 - GRIDLINED WALL F3 600X100 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050568 - GRIDLINED WALL F3 1000X100 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050569 - GRIDLINED WALL F3 300X150 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050571 - GRIDLINED WALL F3 600X150 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050572 - GRIDLINED WALL F3 800X150 RAL9010 cfg | Peinture époxy |
Blanc |
|
| 11050573 - GRIDLINED Wall F3 1000X150 RAL9010 | Peinture époxy |
Blanc |
| Références | H (mm) | L (mm) | H Plénum (mm) |
|---|---|---|---|
| 11050245 - GRIDLINED Wall F3 500X100 ANOD | 100 |
500 |
|
| 11050246 - GRIDLINED WALL F3 600X100 ANOD cfg | 100 |
600 |
|
| 11050248 - GRIDLINED WALL F3 1000X100 ANOD cfg | 100 |
1000 |
|
| 11050249 - GRIDLINED WALL F3 300X150 ANOD cfg | 300 |
150 |
|
| 11050251 - GRIDLINED WALL F3 600X150 ANOD cfg | 600 |
150 |
|
| 11050562 - GRIDLINED WALL F3 200X100 RAL9010 cfg | 200 |
100 |
|
| 11050563 - GRIDLINED WALL F3 300X100 RAL9010 cfg | 300 |
100 |
|
| 11050564 - GRIDLINED WALL F3 400X100 RAL9010 cfg | 400 |
100 |
|
| 11050565 - GRIDLINED WALL F3 500X100 RAL9010 cfg | 100 |
500 |
|
| 11050566 - GRIDLINED WALL F3 600X100 RAL9010 cfg | 600 |
100 |
|
| 11050568 - GRIDLINED WALL F3 1000X100 RAL9010 cfg | 100 |
1000 |
|
| 11050569 - GRIDLINED WALL F3 300X150 RAL9010 cfg | 300 |
100 |
|
| 11050571 - GRIDLINED WALL F3 600X150 RAL9010 cfg | 600 |
150 |
|
| 11050572 - GRIDLINED WALL F3 800X150 RAL9010 cfg | 800 |
150 |
|
| 11050573 - GRIDLINED Wall F3 1000X150 RAL9010 | 150 |
1000 |
| Références | Débit de confort pour Lw à 40 dB(A) (m³/h) |
|---|---|
| 11050245 - GRIDLINED Wall F3 500X100 ANOD | |
| 11050246 - GRIDLINED WALL F3 600X100 ANOD cfg | 500 |
| 11050248 - GRIDLINED WALL F3 1000X100 ANOD cfg | 650 |
| 11050249 - GRIDLINED WALL F3 300X150 ANOD cfg | 350 |
| 11050251 - GRIDLINED WALL F3 600X150 ANOD cfg | 650 |
| 11050562 - GRIDLINED WALL F3 200X100 RAL9010 cfg | 160 |
| 11050563 - GRIDLINED WALL F3 300X100 RAL9010 cfg | 250 |
| 11050564 - GRIDLINED WALL F3 400X100 RAL9010 cfg | 330 |
| 11050565 - GRIDLINED WALL F3 500X100 RAL9010 cfg | |
| 11050566 - GRIDLINED WALL F3 600X100 RAL9010 cfg | 500 |
| 11050568 - GRIDLINED WALL F3 1000X100 RAL9010 cfg | 650 |
| 11050569 - GRIDLINED WALL F3 300X150 RAL9010 cfg | 350 |
| 11050571 - GRIDLINED WALL F3 600X150 RAL9010 cfg | 650 |
| 11050572 - GRIDLINED WALL F3 800X150 RAL9010 cfg | 800 |
| 11050573 - GRIDLINED Wall F3 1000X150 RAL9010 | 1000 |
