Série BIM2 300 - aluminium
Petit terminal
Série BIM2 300 - aluminium
Petit terminal
Le petit terminal BIM2 300 permet le soufflage en positionnement mural et la reprise en positionnement mural et plafond dans toutes applications de ventilation simple ou double flux des petits locaux tertiaires.
Série BIM2 300 - aluminium
Le BIM2 300 est un petit terminal esthétique en aluminium pour le soufflage en positionnement mural et la reprise en positionnement mural et plafond dans toutes applications de ventilation simple ou double flux des petits locaux tertiaires. Il est disponible du Ø 125 au Ø 200 mm.
Les + produits
- esthétique moderne,
- très belle finition,
- installation simple dans tous types de plafonds.
Le petit terminal BIM2 300 permet le soufflage en positionnement mural et la reprise en positionnement mural et plafond dans toutes applications de ventilation simple ou double flux des petits locaux tertiaires.
- bouche en aluminium injecté de très belle finition,
- finition peinture époxy, teinte blanc RAL 9010 mat 30%,
- fixation par clips dans le manchon métallique dédié,
- manchette munie de pattes pour une installation rapide "quart de tour" adaptée aux plafonds types BA13 ou staff.
- positionnement mural (soufflage) ou plafond (soufflage et reprise),
- en montage plafond, impératif de mettre le câble de sécurité fourni.
| Matière de l'isolant | Type de finition | Couleur |
|---|---|---|
| Peinture époxy |
Blanc |

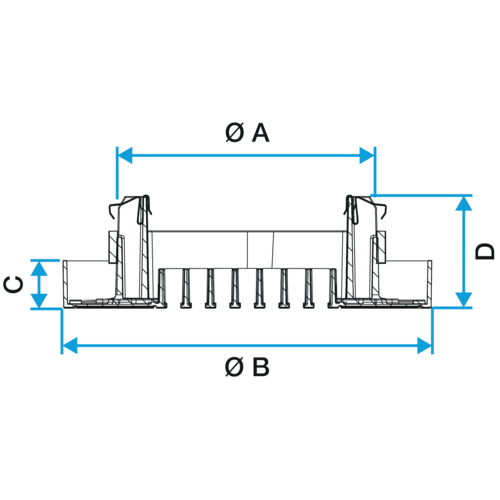

| Références | C (mm) | D (mm) | F (mm) | H (mm) | Ø A (mm) | Ø B (mm) | Ø N (mm) |
|---|---|---|---|---|---|---|---|
| 11052292 - BIM2 300 Blanc - D125 | 22 |
52 |
86 |
130 |
122 |
172 |
125 |
| 11052293 - BIM2 300 Blanc - D160 | 22 |
52 |
120 |
127 |
157 |
213 |
160 |
| 11052294 - BIM2 300 Blanc - D200 | 22 |
52 |
136 |
127 |
172 |
253 |
200 |
| Références | Débit de confort pour Lp 10 A < 35 dB(A) (m³/h) |
|---|---|
| 11052292 - BIM2 300 Blanc - D125 | 100 |
| 11052293 - BIM2 300 Blanc - D160 | 150 |
| 11052294 - BIM2 300 Blanc - D200 | 230 |
1. Fixer la gaine sur la manchette à l'aide d'un collier
2. Remonter le tout et fixer la manchette au plafond en la tournant
3. Installer le câble de sécurité fourni
4. Clipper la bouche dans la manchette
