Série SR 135 - acier Bouche à noyau

Série SR 135 - acier

Bouche à noyau

La bouche à noyau SR 135 esthétique réglable assure la diffusion ou la reprise d'air avec un faible niveau acoustique.
Série SR 135 - acier
Télécharger le fichier CAD Library
Série SR 135 - acier

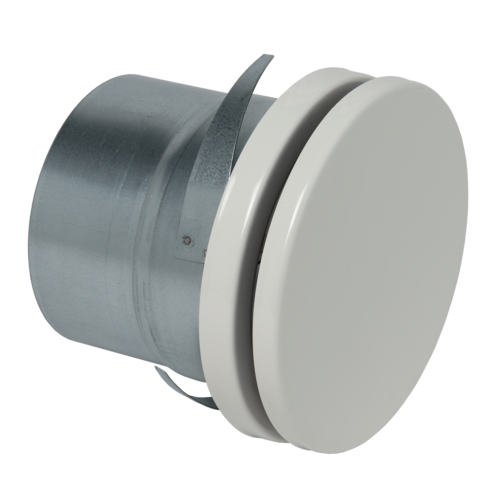

La bouche SR 135 a une esthétique très discrète pour faciliter son intégration au mur ou au plafond. Grâce à son noyau acoustique absorbant, elle est aussi très discrète phoniquement. Enfin, le débit d'air peut-être ajusté via son noyau réglable.
Série SR 135 - acier

Les + produits

  • esthétique,
  • faible niveau acoustique,
  • débit réglable.
  • manchette de raccordement paroi ou plafond fournie.

La bouche SR 135 est munie d'un noyau réglable pour ajuster sur site le débit d'air. Son noyau central est également pourvu d'un absorbant acoustique pour assurer un faible niveau sonore dans le local.

  • acier avec peinture époxy blanc RAL 9003 avec 30% de brillance,
  • débit réglable grâce au noyau blocable par contre-écrou,
  • absorbant acoustique au niveau du noyau.
  • montage mural ou plafond,
  • fixation directement dans le conduit à l’aide de ressorts à friction fournis, ou à l’aide d’une manchette de raccordement.
Matière de l'isolant Type de finition Couleur

Peinture époxy

Blanc

Série SR 135 - acier

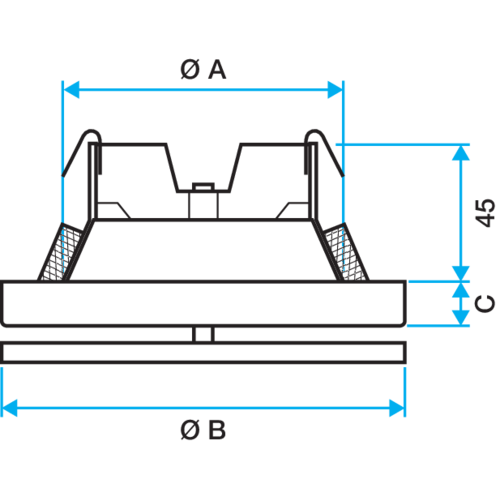

Références C (mm) Ø (mm) Ø A (mm) Ø B (mm)
11052276 - SR 135 D80 S/E ACOUS RAL9003

15

80

80

106

11052277 - SR 135 D100 S/E ACOUS RAL9003

15

100

100

135

11052278 - SR 135 D125 S/E ACOUS RAL9003

15

125

125

160

11052279 - SR 135 D160 S/E ACOUS RAL9003

15

160

160

194

11052280 - SR 135 D200 S/E ACOUS RAL9003

18

200

200

238

Références Débit de confort pour Lw < NR 25 (m³/h)
11052276 - SR 135 D80 S/E ACOUS RAL9003

40

11052277 - SR 135 D100 S/E ACOUS RAL9003

80

11052278 - SR 135 D125 S/E ACOUS RAL9003

150

11052279 - SR 135 D160 S/E ACOUS RAL9003

250

11052280 - SR 135 D200 S/E ACOUS RAL9003

300

Références produits et accessoires

  • SR 135 D80 S/E ACOUS RAL9003
    SR 135 D80 S/E ACOUS RAL9003
    11052276
  • SR 135 D100 S/E ACOUS RAL9003
    SR 135 D100 S/E ACOUS RAL9003
    11052277
  • SR 135 D125 S/E ACOUS RAL9003
    SR 135 D125 S/E ACOUS RAL9003
    11052278
  • SR 135 D160 S/E ACOUS RAL9003
    SR 135 D160 S/E ACOUS RAL9003
    11052279
  • SR 135 D200 S/E ACOUS RAL9003
    SR 135 D200 S/E ACOUS RAL9003
    11052280

Documents

Showing 1 - y of document
  • SR 135 Notice d'installation Bouches
    Notices
    1 Mo
  • Série SR 149 - plastique Fiche produit
    Documentations Technique & Commerciale
    366 Ko
