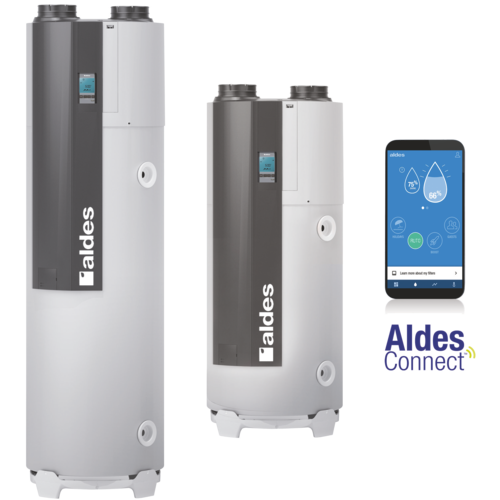

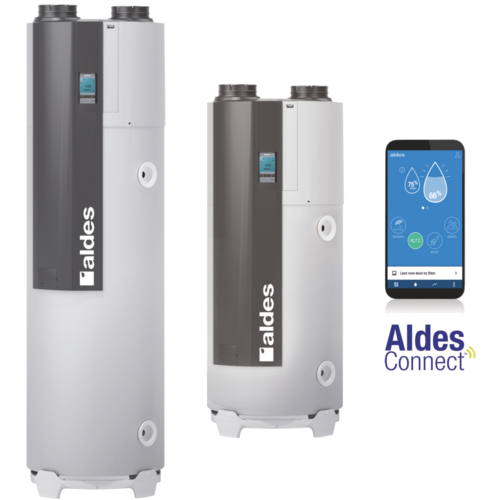

T.Flow® Hygro+ / Nano Logement Collectif
Chauffe-eau thermodynamique sur air extrait
Combiné au caisson de ventilation EasyVEC®, T.Flow® Hygro+ / Nano exploite les calories naturellement présentes dans l’air extrait du logement et les utilise comme source d’énergie pour réchauffer l’eau.
Avec AldesConnect®, il permet de piloter sa production d'eau chaude en temps réel et de contrôler sa consommation depuis un smartphone afin de maximiser son confort tout en faisant des économies d'énergie.
Les + produits
- jusqu’à 71% d’économies d’énergie,
- suivi et pilotage en temps réel sur smartphone avec AldesConnect® (iOS et Android),
- discret : - très silencieux < 16 dB(A), - ultra fin, permettant l'intégration en placard standard.
- production d’eau chaude en continu : Jusqu’à 6 personnes,
- renouvellement de l’air en permanence.
T.Flow® Hygro+ / Nano exploite la chaleur présente dans l’air intérieur du logement pour chauffer l’eau : jusqu’à 600 litres d’eau chaude disponible par jour pour une famille jusqu'à 6 personnes.
- Chauffe-eau thermodynamique monobloc à coupler avec le caisson d'extraction C4 EasyVEC®,
-
cuve émaillée avec :
- isolation 55 mm,
- jaquette métallique peinte,
- condenseur extérieur à la cuve,
- anode titane et anode magnésium de démarrage,
- résistance de secours 1500 W en stéatite avec protection anti-chauffe cuve vide,
- fonction anti-légionnelles.
-
pompe à chaleur 800 W avec :
- compresseur Inverter
- filtre à poussières, facilement accessible par trappe avant, ISO Grossier 65% selon la norme ISO 16890 (anciennement G4 selon la norme EN 779).
-
afficheur digital pour :
- le réglage rapide et facile des paramètres d'installation,
- la visualisation des consommations et le choix du mode de fonctionnement : auto, boost, confort/invités, vacances.
- modem USB AldesConnect® Box (version connectée) pour pilotage via l'app AldesConnect®,
-
association possible avec
- la pompe à chaleur air/air T.One® AIR pour un maximum de confort.
- les PAC air/air monosplit ou multisplit.
- le système PAC air/air gainable Daikin et Multizoning Airzone avec VMC simple flux hygro Bahia Aldes (avis technique 14.5/23-2314)
-
produit contenant un gaz à effet de serre fluoré :
- gaz contenu dans un équipement hermétiquement scellé,
- type de gaz : R513a (PRG = 631).
- domaine d'emploi hygro : selon Avis Technique Bahia Solution Collective,
-
installation :
- en volume chauffé pour des performances optimales,

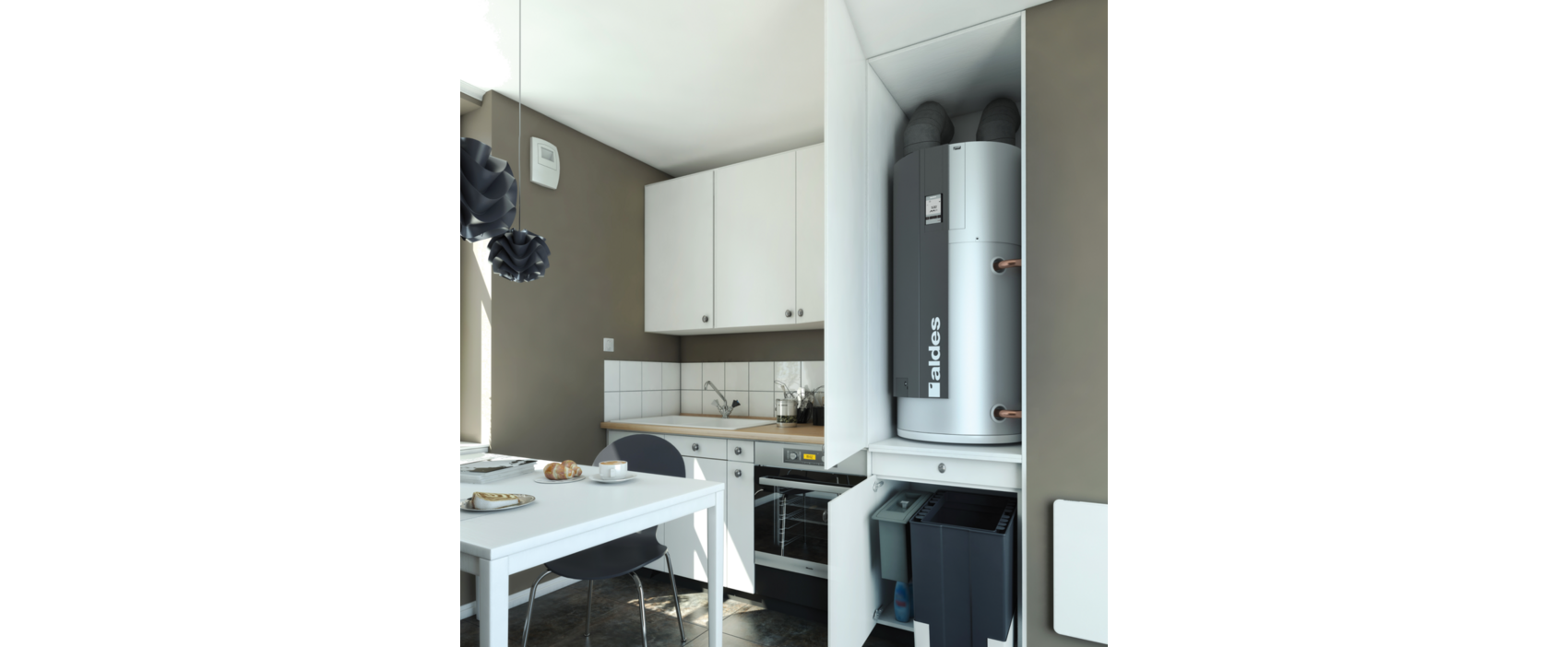

- dans un placard de 600 mm de profondeur,
- les 2 modèles se posent simplement au sol (nouveauté 2025),
- T.Flow® Nano peut également s'installer au mur ou sur trépied.
- manutention par sangles fournies, fixées à l’arrière du ballon (T.Flow® Hygro+),
- raccordements hydrauliques et électriques en face avant,

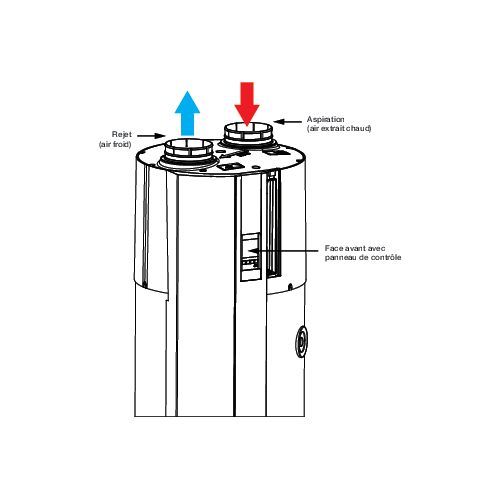

- raccordement aéraulique sur le dessus avec bouches hygroréglables ou autoréglables en pièces techniques selon système de ventilation,
- entrées d’air hygroréglables ou autoréglables selon système de ventilation,
- raccordement du modem AldesConnect® Box sur le port USB,
- compatibilité heures creuses / heures pleines.
| Charge de fluide (g) | Cycle de soutirage | Équivalent CO2 (Teq CO2) | Plage de température d'utilisation de la pompe à chaleur (Air extrait) | Vmax (L) | Volume de stockage du ballon (L) | Matière de l'isolant | Type de fluide |
|---|---|---|---|---|---|---|---|
| 650 |
M |
0,41 |
+10°C - +35°C |
286 |
200 |
R513A |

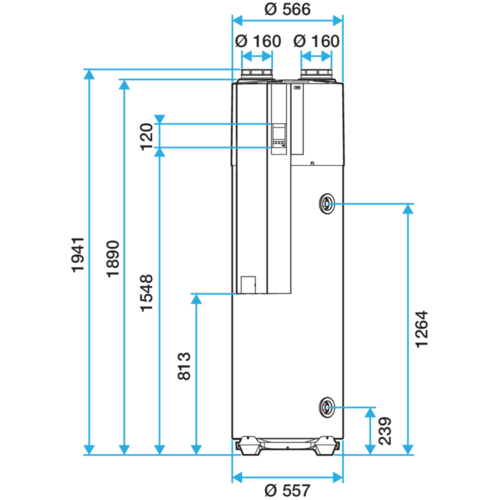

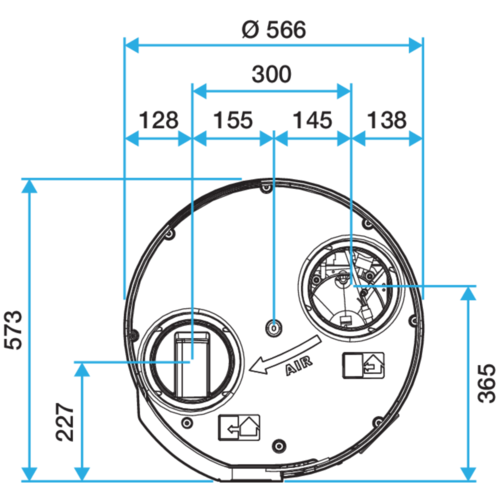

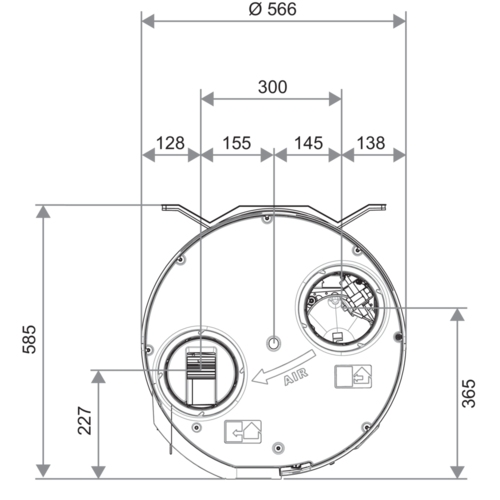

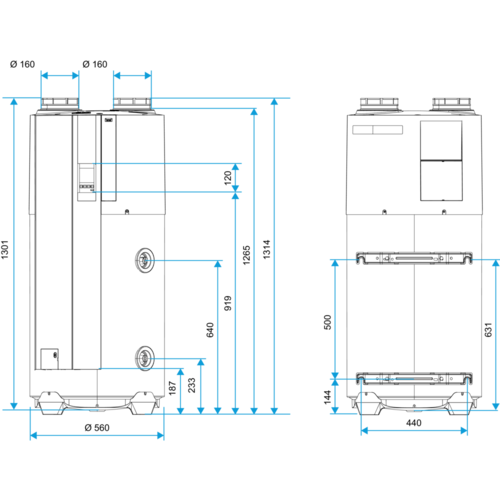

| H (mm) | L (mm) | P (mm) | Dimensions (mm) | Poids à vide (kg) |
|---|---|---|---|---|
| 1941 |
566 |
573 |
573x566x1941 |
77 |
| Plage de débit d'air (m³/h) |
|---|
| 49,1-222,8 |
| COP (à 20°c selon EN16147) par débit d'air | COP pivot Th-BCE 2012 par débit d'air | Pabs pivot Th-BCE 2012 par débit d'air | UA_S Th-BCE 2012 par débit d'air | V40td CERQUAL (fonctionnement permanent CET air extrait) (l) |
|---|---|---|---|---|
|
|
|
|
|
| Fréquence (Hz) | Puissance appoint électrique (W) | Alimentation électrique |
|---|---|---|
| 50 |
1500 |
Monophasée |
- N° d’avis technique : 14.5/17-2267
- Classe énergétique ErP - Eau chaude sanitaire : A+
- Texte ErP - Eau chaude sanitaire : Conforme au règlement d’éco conception 814/2013 et d’étiquetage énergétique 812/2013.
- Eligibilité au CEE : Oui
- N° de fiche CEE 1 : BAR-TH-148
| Classe énergétique ErP (ECS) |
|---|
| A+ |

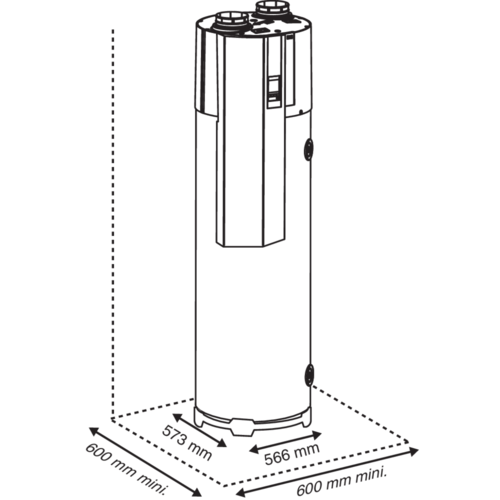

Pose du chauffe-eau :
T.Flow ® Hygro+ doit être installé sur une surface lisse et horizontale (+/- 1°). Si ce n’est pas le cas, il doit être mis de niveau en le calant au niveau du pied du ballon.
Sans cette précaution, on peut rencontrer des problèmes d’évacuation de condensats.

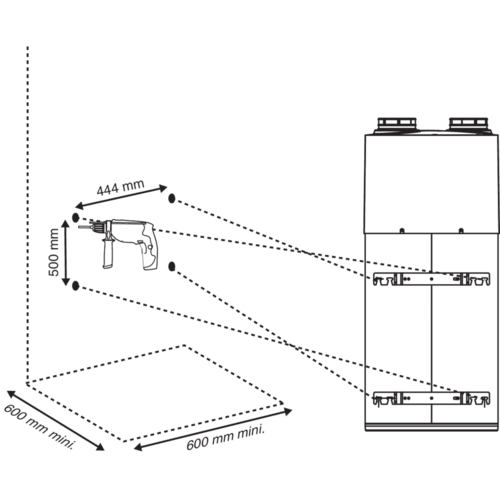

T.Flow® Nano peut être installé au mur ou sur trépied.
L’installation murale du chauffe-eau doit respecter les exigences de la NF DTU 60.1.
Selon le type de mur, l’installation sur trépied peut-être obligatoire.
Le chauffe eau doit être fixé au mur avec des chevilles et des vis adaptés au mur et au poids de l’appareil (conformément à la Norme EN 60-335-1).
En cas d’installation sur trépied, le produit doit obligatoirement être fixé au mur (au moins sur support de fixation supérieur).
Raccordement aéraulique :
Les gaines doivent obligatoirement être solidarisées au chauffe-eau, en utilisant par exemple les colliers fournis en accessoires.
Veillez toutefois à ce qu’un démontage futur des réseaux aérauliques reste possible.
La PAC prélevant l’énergie contenue dans l’air, extrait, l’air vicié rejeté par le système est froid. Pour éviter tout risque de condensation, à l’intérieur ou à l’extérieur de la gaine, le réseau doit obligatoirement être isolé au minimum à 25 mm.
Dans tous les cas, la sortie d’air sera suffisamment dimensionnée pour ne pas générer d’importantes pertes de charge. Une sortie d’air générant trop de pertes de charge aérauliques peut engendrer un mauvais fonctionnement du système. Utiliser de préférence les sorties toitures/murales aérauliques ALDES.

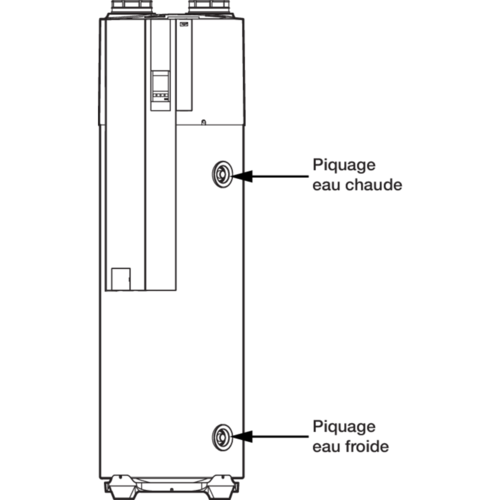

Raccordement hydraulique :
Il est obligatoire d’équiper les piquages “arrivée d’eau froide” et “départ d’eau chaude” des raccords diélectriques (fournis avec l’appareil) même si le ballon
est raccordé en tube PER. En cas d’absence de ces raccords, notre garantie ne pourrait être appliquée. Ne pas exercer un couple supérieur à 25 N.m.
Piquage eau chaude : L’installation d’un ou plusieurs limiteurs de température (non fournis) est conseillée.
Piquage eau froide : Équipez obligatoirement l’installation d’un groupe de sécurité neuf (non fourni), taré à 7 bars et conforme à la norme NF EN 1487. L’installation doit comporter un réducteur de pression (non fourni) si la pression d’alimentation est supérieure à 0,45 MPa. Le réducteur de pression doit être installé au départ de la distribution générale.
Évacuation des condensats :
Prévoir un siphon d’écoulement et le charger en eau (il est aussi possible d’utiliser un siphon à membrane qui ne nécessite pas de charge en eau). Vérifiez le cheminement du tube une fois raccordé afin d’éviter tout pincement de celui-ci. En cas de non respect de ces consignes, notre garantie ne pourrait être appliquée.
Raccordement électrique :
Le chauffe-eau thermodynamique doit être alimenté de façon permanente pour assurer la production d’ECS et le bon fonctionnement de l’anode Titane à courant imposé. Le chauffe-eau thermodynamique ne doit être raccordé électriquement qu’une fois le remplissage en eau réalisé et les gaines raccordées. Ne jamais alimenter électriquement et directement l’élément chauffant.
