T.Flow® Hygro+ / Nano Maison Individuelle
T.Flow® Hygro+ / T.Flow® Nano Maison Individuelle (avec ventilateur) est une solution qui combine production d’eau chaude sanitaire et qualité d’air pour une maison jusqu'à 6 personnes.
Il exploite les calories naturellement présentes dans l’air qu'il extrait du logement et les utilise comme source d’énergie pour réchauffer l’eau.

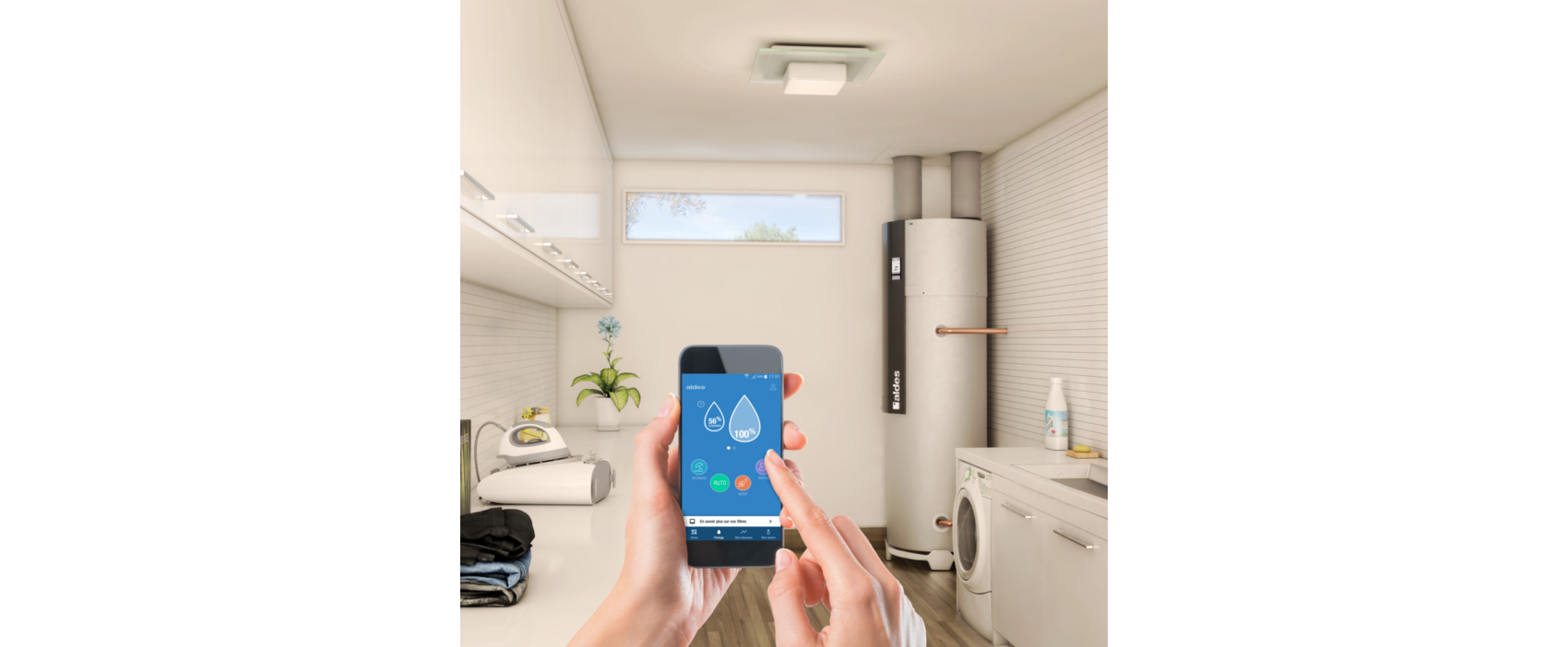

Avec AldesConnect® il permet de piloter sa production d'eau chaude en temps réel et de contrôler sa consommation d'énergie depuis un smartphone afin de maximiser son confort tout en faisant des économies d'énergie.
T.Flow® Hygro+ / Nano Maison Individuelle

Les + produits

  • jusqu’à 73% d’économies d’énergie,
  • suivi et pilotage en temps réel sur smartphone avec AldesConnect® (iOS et Android),
  • discret : - très silencieux < 28 dB(A), - ultra fin, permettant l'intégration en placard standard.
  • production d’eau chaude en continu : jusqu’à 6 personnes,
  • renouvellement de l’air en permanence.

T.Flow® Hygro+ / Nano exploite la chaleur présente dans l’air intérieur du logement pour chauffer l’eau : jusqu’à 600 litres d’eau chaude disponible par jour pour une famille jusqu'à 6 personnes.

  • chauffe-eau thermodynamique monobloc avec groupe d'extraction simple flux,
  • cuve émaillée avec :
    • isolation 55 mm,
    • jaquette métallique peinte,
    • condenseur extérieur à la cuve,
    • anode titane et anode magnésium de démarrage,
    • résistance de secours 1500 W en stéatite avec protection anti-chauffe cuve vide,
    • fonction anti-légionnelles.
  • pompe à chaleur 800 W avec :
    • compresseur Inverter,
    • filtre à poussières, facilement accessible par trappe avant, ISO Grossier 65% selon la norme ISO 16890 (anciennement G4 selon la norme EN 779).
  • afficheur digital pour :
    • le réglage rapide et facile des paramètres d'installation,
    • la visualisation des consommations et le choix du mode de fonctionnement : auto, boost, confort/invités, vacances.
  • modem USB AldesConnect® Box (version connectée) pour pilotage via l'app AldesConnect®,
  • association possible avec :
    • pompe à chaleur air/air T.One® AIR pour un maximum de confort,
    • chaudière ou poêle à granulés pour apporter l'ECS et le renouvellement d'air avec un système à énergie renouvelable.
    • PAC air/air monosplit ou multisplit en système de ventilation hygro A (entrée d'air Auto).
    • PAC air/air gainable Daikin et Multizoning Airzone avec VMC simple flux hygro Bahia Aldes (avis technique 14.5/23-2314)
  • produit contenant un gaz à effet de serre fluoré :
    • gaz contenu dans un équipement hermétiquement scellé,
    • type de gaz : R513a (PRG = 631).
  • domaine d'emploi hygro : du T1 (1 sanitaire) au T3 (5 sanitaires) pour T.Flow® Nano, du T3 (1 sanitaire) au T7 (7 sanitaires) pour T.Flow® Hygro+,
  • installation :
    • en volume chauffé pour des performances optimales,
    • dans un placard de 600 mm de profondeur,
    • simplement posé au sol (200L),
    • au mur ou sur trépied (100L).
  • manutention par sangles fournies, fixées à l’arrière du ballon (T.Flow® Hygro+),
  • raccordements hydrauliques et électriques en face avant,
  • raccordement aéraulique sur le dessus avec bouches hygroréglables ou autoréglables en pièces techniques selon système de ventilation,
  • entrées d’air hygroréglables ou autoréglables selon système de ventilation,
  • raccordement du modem AldesConnect® Box sur le port USB,
  • compatibilité heures creuses / heures pleines.
Références Charge de fluide (g) Cycle de soutirage Équivalent CO2 (Teq CO2) Plage de température d'utilisation de la pompe à chaleur (Air extrait) Vmax (L) Volume de stockage du ballon (L) Matière de l'isolant Type de fluide
11023198 - B200-FAN T.Flow® Hygro+

650

M

0,41

+10°C - +35°C

286

200

R513A
11023384 - B200-FAN T.Flow® Hygro+ Connecté

650

M

0,41

+10°C - +35°C

286

200

R513A
11023394 - B100-FAN T.Flow® Nano

580

M

0,37

+10°C - +35°C

150

105

R513A
11023396 - B100-FAN T.Flow® Nano Connecté

580

M

0,37

+10°C - +35°C

150

105

R513A
T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle
Références H (mm) L (mm) P (mm) Dimensions (mm) Poids à vide (kg)
11023198 - B200-FAN T.Flow® Hygro+

1941

566

573

573x566x1941

79
11023384 - B200-FAN T.Flow® Hygro+ Connecté

1941

566

573

573x566x1941

79
11023394 - B100-FAN T.Flow® Nano

1311

566

582

582x566x1311

71
11023396 - B100-FAN T.Flow® Nano Connecté

1311

566

582

582x566x1311

71
Références Plage de débit d'air (m³/h)
11023198 - B200-FAN T.Flow® Hygro+

49,1-222,8
11023384 - B200-FAN T.Flow® Hygro+ Connecté

49,1-222,8
11023394 - B100-FAN T.Flow® Nano

27,8-137,5
11023396 - B100-FAN T.Flow® Nano Connecté

27,8-137,5
Références COP (à 20°c selon EN16147) par débit d'air COP pivot Th-BCE 2012 par débit d'air Pabs pivot Th-BCE 2012 par débit d'air Plage de puissance électrique pondérée (W-Th-C) UA_S Th-BCE 2012 par débit d'air V40td CERQUAL (fonctionnement permanent CET air extrait) (l)
11023198 - B200-FAN T.Flow® Hygro+
  • 2,99 à 49,1 m³/h,
  • 3,31 à 100 m³/h,
  • 3,72 à 222,8 m³/h,
  • 3,14 à 72,6 m³/h (Logement type F4, Hygro B)
  • 4,49 à 49,1 m³/h, >4,81 à 100 m³/h, >5,33 à 222,8 m³/h
  • 0,12 kW à 49,1 m³/h, > 0,14 kW à 100 m³/h, > 0,14 kW à 222,8 m³/h
  • De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A
  • 2,23 W/K à 49,1 m³/h, > 2,17 W/K à 100 m³/h, > 2,33 W/K à 222,8 m³/h.
  • 559 à 49,1 m³/h> 574 à 100 m³/h> 571 à 222,8 m³/h
11023384 - B200-FAN T.Flow® Hygro+ Connecté
  • 2,99 à 49,1 m³/h, > 3,31 à 100 m³/h, > 3,72 à 222,8 m³/h, > 3,14 à 72,6 m³/h (Logement type F4, Hygro B).
  • 4,49 à 49,1 m³/h, >4,81 à 100 m³/h, >5,33 à 222,8 m³/h.
  • 0,12 kW à 49,1 m³/h, > 0,14 kW à 100 m³/h, > 0,14 kW à 222,8 m³/h.
  • De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A
  • 2,23 W/K à 49,1 m³/h, > 2,17 W/K à 100 m³/h, > 2,33 W/K à 222,8 m³/h.
  • 559 à 49,1 m³/h> 574 à 100 m³/h> 571 à 222,8 m³/h
11023394 - B100-FAN T.Flow® Nano
  • 2,86 à 27,8 m³/h, > 3,03 à 50,5 m³/h, > 3,56 à 137,5 m³/h, > 2,98 à 44 m³/h (Logement type F2, Hygro B).
  • 3,63 à 27,8 m³/h, > 3,88 à 50,5 m³/h, > 4,39 à 137,5 m³/h.
  • 0,09 kW à 27,8 m³/h, > 0,12 kW à 50,5 m³/h, > 0,15 kW à 137,5 m³/h.
  • De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A
  • 1,69 à 27,8 m³/h, > 1,71 à 50,5 m³/h, > 1,69 à 137,5 m³/h.
  • 301 à 27,8 m³/h> 300 à 50,5 m³/h> 300 à 137,5 m³/h
11023396 - B100-FAN T.Flow® Nano Connecté
  • 2,86 à 27,8 m³/h, > 3,03 à 50,5 m³/h, > 3,56 à 137,5 m³/h, > 2,98 à 44 m³/h (Logement type F2, Hygro B).
  • 3,63 à 27,8 m³/h, > 3,88 à 50,5 m³/h, > 4,39 à 137,5 m³/h.
  • 0,09 kW à 27,8 m³/h, > 0,12 kW à 50,5 m³/h, > 0,15 kW à 137,5 m³/h.
  • De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A
  • 1,69 à 27,8 m³/h, > 1,71 à 50,5 m³/h, > 1,69 à 137,5 m³/h.
  • 301 à 27,8 m³/h> 300 à 50,5 m³/h> 300 à 137,5 m³/h
Fréquence (Hz) Puissance appoint électrique (W) Alimentation électrique

50

1500

Monophasée
  •   :  CET air extrait avec moteur
  •   :  70/02-CHY5-2266
  •   :  14.5/17-2266
  •   :  B
  •   :  A+
  •   :  Conforme au règlement d’éco conception 814/2013 et d’étiquetage énergétique 812/2013.
  •   :  Oui
  •   :  BAR-TH-148
Classe énergétique ErP (ECS) Classe énergétique ventilation - Climat moyen

A+

B

Pose du chauffe-eau :

T.Flow® Hygro+ doit être installé sur une surface lisse et horizontale (+/- 1°). Si ce n’est pas le cas, il doit être mis de niveau en le calant au niveau du pied du ballon.

Sans cette précaution, on peut rencontrer des problèmes d’évacuation de condensats.

T.Flow® Nano peut être installé au mur ou sur trépied.

L’installation murale du chauffe-eau doit respecter les exigences de la NF DTU 60.1.

Selon le type de mur, l’installation sur trépied peut-être obligatoire.

Le chauffe eau doit être fixé au mur avec des chevilles et des vis adaptés au mur et au poids de l’appareil (conformément à la Norme EN 60-335-1).

En cas d’installation sur trépied, le produit doit obligatoirement être fixé au mur (au moins sur support de fixation supérieur).

Raccordement aéraulique :

Les gaines doivent obligatoirement être solidarisées au chauffe-eau, en utilisant par exemple les colliers fournis en accessoires.

Veillez toutefois à ce qu’un démontage futur des réseaux aérauliques reste possible.

La PAC prélevant l’énergie contenue dans l’air, extrait, l’air vicié rejeté par le système est froid. Pour éviter tout risque de condensation, à l’intérieur ou à l’extérieur de la gaine, le réseau doit obligatoirement être isolé au minimum à 25 mm.

Dans tous les cas, la sortie d’air sera suffisamment dimensionnée pour ne pas générer d’importantes pertes de charge. Une sortie d’air générant trop de pertes de charge aérauliques peut engendrer un mauvais fonctionnement du système. Utiliser de préférence les sorties toitures/murales aérauliques ALDES.

Raccordement hydraulique :

Il est obligatoire d’équiper les piquages “arrivée d’eau froide” et “départ d’eau chaude” des raccords diélectriques (fournis avec l’appareil) même si le ballon

est raccordé en tube PER. En cas d’absence de ces raccords, notre garantie ne pourrait être appliquée. Ne pas exercer un couple supérieur à 25 N.m.

Piquage eau chaude : L’installation d’un ou plusieurs limiteurs de température (non fournis) est conseillée.

Piquage eau froide : Équipez obligatoirement l’installation d’un groupe de sécurité neuf (non fourni), taré à 7 bars et conforme à la norme NF EN 1487. L’installation doit comporter un réducteur de pression (non fourni) si la pression d’alimentation est supérieure à 0,45 MPa. Le réducteur de pression doit être installé au départ de la distribution générale.

Évacuation des condensats :

Prévoir un siphon d’écoulement et le charger en eau (il est aussi possible d’utiliser un siphon à membrane qui ne nécessite pas de charge en eau). Vérifiez le cheminement du tube une fois raccordé afin d’éviter tout pincement de celui-ci. En cas de non respect de ces consignes, notre garantie ne pourrait être appliquée.

Raccordement électrique :

Le chauffe-eau thermodynamique doit être alimenté de façon permanente pour assurer la production d’ECS et le bon fonctionnement de l’anode Titane à courant imposé. Le chauffe-eau thermodynamique ne doit être raccordé électriquement qu’une fois le remplissage en eau réalisé et les gaines raccordées. Ne jamais alimenter électriquement et directement l’élément chauffant.
