Registre d'Equilibrage à Iris Equilibrage de débit

Registre d'Equilibrage à Iris

Equilibrage de débit

Le registre à iris permet d'équilibrer finement un réseau circulaire tout en garantissant un très faible taux de fuite (étanchéité classe C).
Télécharger le fichier CAD Library

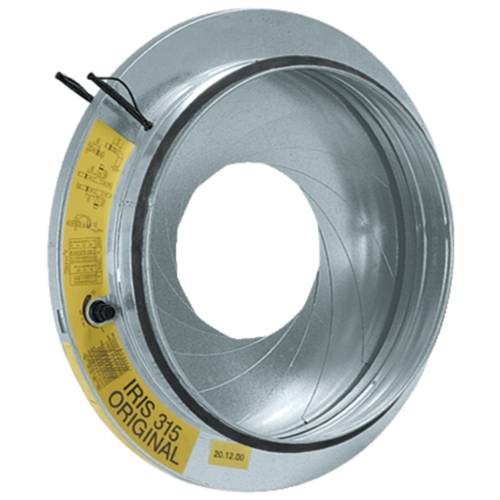

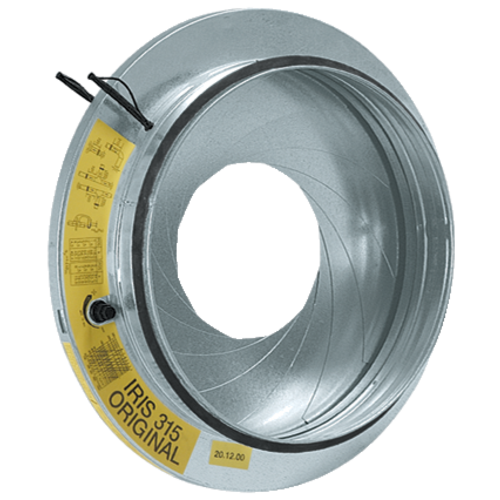

Registre d'Equilibrage à Iris
Le registre à iris est muni d'un diaphragme ce qui permet un réglage précis du débit dans un réseau circulaire. Ce réglage se fait grâce à une poignée agissant sur un écrou hexagonal. Des joints à lèvres à ses extrémités permettent un raccord au réseau avec un faible taux de fuite.
Registre d'Equilibrage à Iris

Les + produits

  • réglage précis du débit.
  • étanchéité classe C selon la norme EN 1751.

L'ouverture et la fermeture du diaphragme de l'iris se réalisent grâce à une poignée agissant sur un écrou hexagonal.

  • tolérance de réglage +/-10% sur le débit,
  • prise de mesure de débit / pression intégrée (Ø 6 mm),
  • étanchéité du produit classe C selon EN 1751,
  • température de fonctionnement : -20°C / +80°C.
  • en conduit circulaire,
  • le registre IRIS doit être installé selon les distances exigées pour réduire au minimum la déviation du débit d'air,
  • les distances à respecter lors de l'installation sont les suivantes :
    • avant des coudes : 1xD,
    • après des coudes : 1xD,
    • avant des Tés : 2xD,
    • après des Tés : 2xD,
    • avant des diffuseurs : 2xD.
Matière de l'isolant

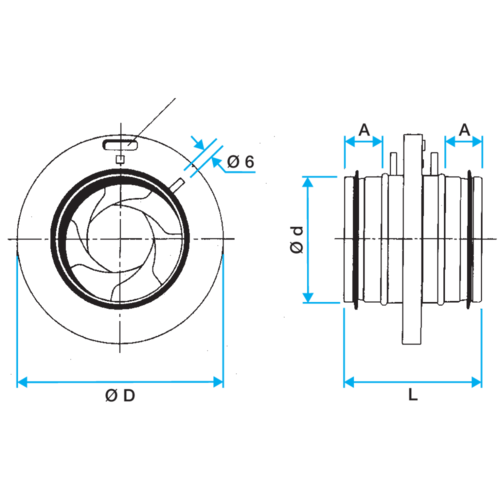

Registre d'Equilibrage à Iris
Références A (mm) H (mm) L (mm) Ø (mm) Poids (kg)
11055090 - REGISTRE D100 IRIS

30

32

115

100

0,5

11055091 - REGISTRE D125 IRIS

30

32

115

125

0,7

11055092 - REGISTRE D160 IRIS

30

32

115

160

0,9

11055093 - REGISTRE D200 IRIS

30

32

120

200

1,4

11055094 - REGISTRE D250 IRIS

40

32

135

250

2,1

11055095 - REGISTRE D315 IRIS

40

32

140

315

3,5

11055096 - REGISTRE D400 IRIS

55

32

150

400

6,4

11055097 - REGISTRE D500 IRIS

52

32

150

500

9,6

11055098 - REGISTRE D630 IRIS

60

32

160

630

15,6

Plage de pression (Pa)

10-500

Classe d'étanchéité à l'air Classe d'étanchéité à l'air amont / aval

C

Sans
