Registre d'Isolement Circulaire RGE
Isolement d'une branche de réseau
Registre d'Isolement Circulaire RGE
Isolement d'une branche de réseau
Le registre RGE permet d'équilibrer et isoler manuellement un réseau circulaire tout en garantissant un très faible taux de fuite.

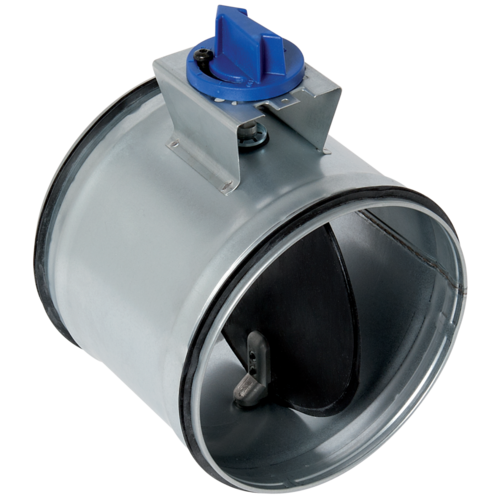

Registre d'Isolement Circulaire RGE

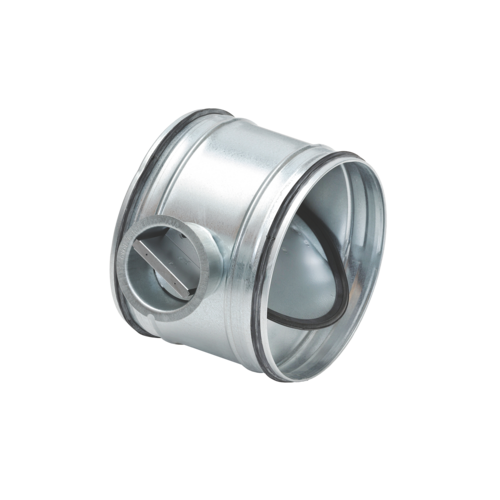

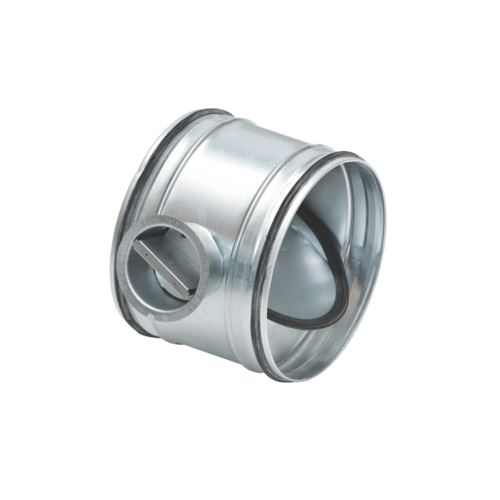

Le registre RGE Manuel équilibre les débits et isole un réseau circulaire. Le RGE Manuel possède un disque avec joint pour minimiser la fuite entre l'amont et l'aval de celui-ci en position fermée et des joints d'étanchéité double lèvres à chaque jonction pour assurer la continuité avec le reste du réseau. Son cavalier haut permettant une isolation rapportée sans recouvrir la poignée.
Les + produits
- étanchéité classe D selon la norme EN 1751.
L'ouverture et la fermeture du registre du RGE Manuel se réalisent grâce à la rotation de la poignée située sur un cavalier. En cas de fermeture, l'étanchéité est assurée par le joint moulé sur le disque.
- acier galvanisé,
- étanchéité amont/aval du disque : classe 3 (jusqu'au diamètre 160 mm inclus) et 4 (à partir du diamètre 200 mm) selon EN 1751,
- étanchéité du produit classe D selon EN 12 237,
- température de fonctionnement jusqu'à 120°C.
- en conduit circulaire.
| Matière de l'isolant |
|---|
| Références | H (mm) | L (mm) | Ø (mm) | Poids (kg) |
|---|---|---|---|---|
| 11055210 - RGE Ø100 Manuel | 45 |
158 |
100 |
0,45 |
| 11055211 - RGE Ø125 Manuel | 45 |
158 |
125 |
0,56 |
| 11055212 - RGE Ø160 Manuel | 45 |
158 |
160 |
0,7 |
| 11055213 - RGE Ø200 Manuel | 45 |
158 |
200 |
0,9 |
| 11055214 - RGE Ø250 Manuel | 45 |
178 |
250 |
1,05 |
| 11055215 - RGE Ø315 Manuel | 45 |
178 |
315 |
1,7 |
| Références | Classe d'étanchéité à l'air | Classe d'étanchéité à l'air amont / aval |
|---|---|---|
| 11055210 - RGE Ø100 Manuel | D |
3 |
| 11055211 - RGE Ø125 Manuel | D |
3 |
| 11055212 - RGE Ø160 Manuel | D |
3 |
| 11055213 - RGE Ø200 Manuel | D |
4 |
| 11055214 - RGE Ø250 Manuel | D |
4 |
| 11055215 - RGE Ø315 Manuel | D |
4 |
