Le MR Max est un régulateur de débit garantissant un débit stable et réglable jusqu'à haute pression pour maîtriser QAI, confort et économie d'énergie.

Voir les références

MR Max

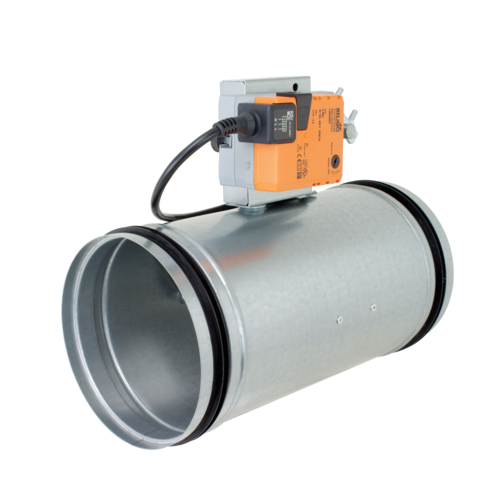

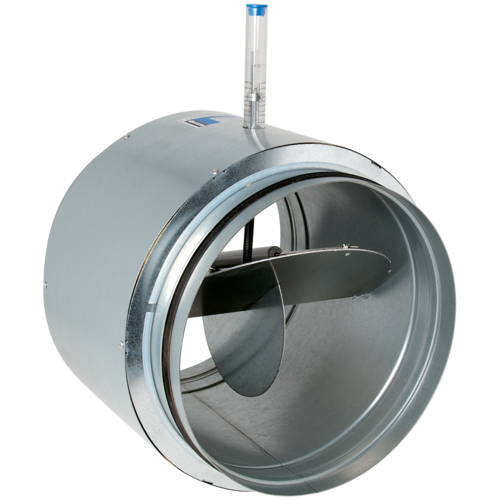

Le MR Max est un régulateur de débit d'air qui garantit un débit stable y compris à haute pression quelle que soit la variation de pression sur une large plage de valeurs pour éviter toute surconsommation due à des surdébits et assurer une bonne QAI ainsi qu'un bon confort. Il est réglable facilement sur chantier.

Principes de fonctionnement

Grâce à son couple volet/ressort, le MR Max maintient un débit constant dans le réseau jusqu'à une pression de 1000 Pa en soufflage ou en reprise. La valeur de débit est réglable sur site depuis l'extérieur du conduit grâce à une clé.

Caractéristiques principales

corps en acier galvanisé,
raccordement mâle avec joints sertis,
étanchéité classe C selon EN 1751,
tolérance de débit :
- Q moyen = Q nominal +/- 10 m3/h pour Q nominal ≤ 100 m3/h,
- Q moyen = Q nominal +/- 10 % pour Q nominal > 100 m3/h,
température de fonctionnement : -30°C/ +100°C,
certification VDI 6022.
version isolée (sur demande)
un organe de régulation constitué de :
- un registre en aluminium
- un ressort et un axe en acier inoxydable monté sur palier en PTFE (polytétrafluoroéthylène)
un dispositif de réglage en plastique translucide.

Mise en oeuvre produit

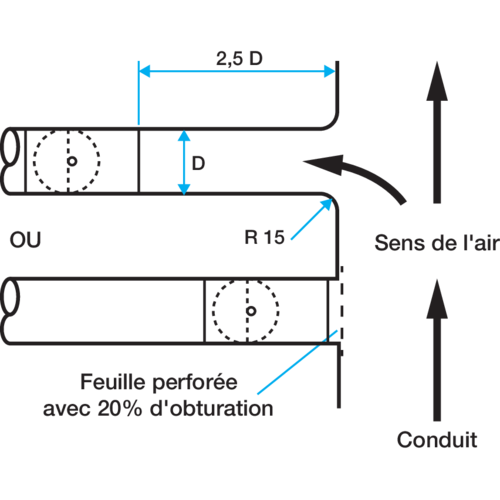

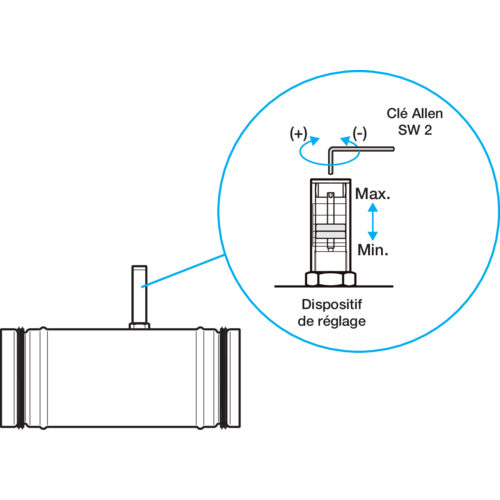

réglage du débit nominal possible depuis l'extérieur par clé Allen SW 2,
s'insère directement entre deux conduits circulaires,
sens de montage indiqué sur le composant,
mise en oeuvre horizontale ou verticale.

Références	Précision de débit	Matière de l'isolant
11016389 - MR Max Ø 80	+/- 10 m³/h (? 100m³/h) +/-10% > 100 m³/h
11016390 - MR Max Ø 100	+/- 10 m³/h (? 100m³/h) +/-10% > 100 m³/h
11016391 - MR Max Ø 125	+/- 10 m³/h (? 100m³/h) +/-10% > 100 m³/h
11016392 - MR Max Ø 160	+/- 10 m³/h (? 100m³/h) +/-10% > 100 m³/h
11016393 - MR Max Ø 200	+/- 10 m³/h (? 100m³/h) +/-10% > 100 m³/h
11016394 - MR Max Ø 250	+/- 10 m³/h (? 100m³/h) +/-10% > 100 m³/h
11016395 - MR Max Ø 315	+/- 10 m³/h (? 100m³/h) +/-10% > 100 m³/h
11016396 - MR Max Ø 400	+/- 10 m³/h (? 100m³/h) +/-10% > 100 m³/h

Références	H (mm)	L (mm)	Ø nominal conduit (mm)	Poids (kg)
11016389 - MR Max Ø 80	70	215	80	0,6
11016390 - MR Max Ø 100	70	245	100	0,6
11016391 - MR Max Ø 125	70	245	125	0,8
11016392 - MR Max Ø 160	70	315	160	1,1
11016393 - MR Max Ø 200	70	315	200	1,8
11016394 - MR Max Ø 250	70	315	250	2,5
11016395 - MR Max Ø 315	110	345	315	5
11016396 - MR Max Ø 400	110	415	400	7,5

Références	Plage de débit d'air (m³/h)	Plage de pression (Pa)
11016389 - MR Max Ø 80	40-125	50-1000
11016390 - MR Max Ø 100	70-220	50-1000
11016391 - MR Max Ø 125	100-280	50-1000
11016392 - MR Max Ø 160	180-500	50-1000
11016393 - MR Max Ø 200	250-900	50-1000
11016394 - MR Max Ø 250	500-1500	50-1000
11016395 - MR Max Ø 315	800-2800	50-1000
11016396 - MR Max Ø 400	1000-4000	50-1000
