MR Modulo
Régulation de débit
MR Modulo
Régulation de débit

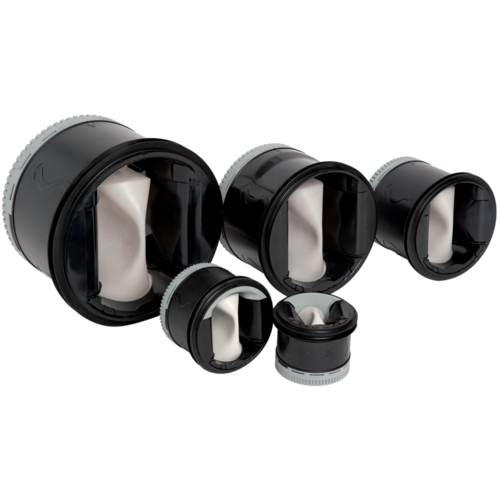

Le MR Modulo est un régulateur de débit garantissant un débit stable et réglable sur site pour maîtriser QAI, confort et économie d'énergie.
MR Modulo
Le MR Modulo est un régulateur de débit d'air qui garantit un débit stable quelle que soit la variation de pression sur une large plage de valeurs pour éviter toute surconsommation due à des surdébits et assurer une bonne QAI ainsi qu'un bon confort. Sa technologie à membrane assure de faibles niveaux sonores. Le débit nominal est réglable sur chantier sans outil.
Les + produits
- facile à stocker : seulement 1 produit par diamètre (sauf 125 mm) pour couvrir plusieurs débits,
- faible niveau sonore,
- facile et rapide à installer : réglage et installation multi-positions.
- réglage et installation sans outils,
- produit en France.
Grâce à sa membrane, le MR Modulo maintient un débit constant dans le réseau en soufflage ou en reprise. La valeur de débit est réglable facilement sur site sur une large plage via une bague rotative.
- corps en matière plastique (classement en réaction au feu M1),
- membrane régulatrice en silicone,
- maintien et étanchéité par joint extérieur périphérique double lèvre en élastomère,
-
tolérance de débit sur sa plage de pression de fonctionnement :
- Q moyen = Q nominal +/- 5 m3/h pour MR ≤ 50 m3/h,
- Q moyen = Q nominal +/- 10 % pour MR > 50 m3/h (sauf D80, D100 et D125 : +/-10% Q max)
- température de fonctionnement : -10°C/ +60°C.

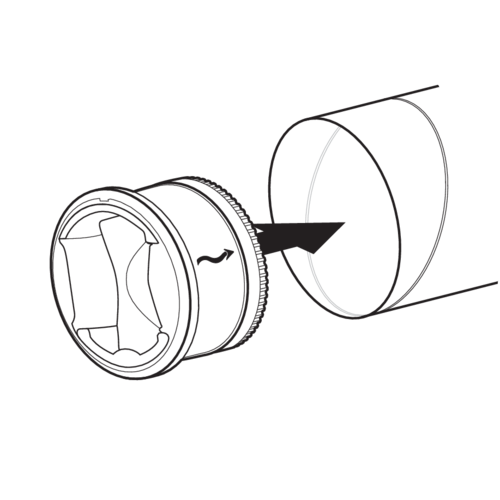

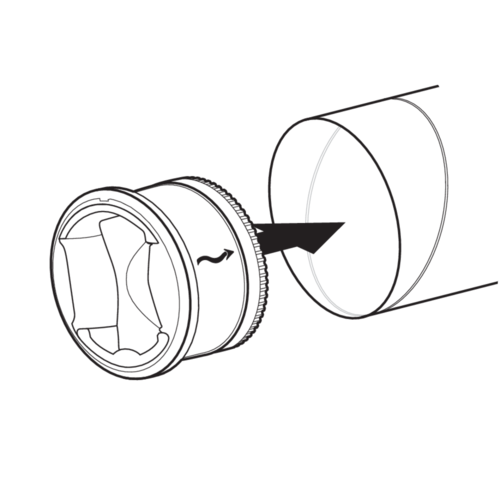

- s'insère directement dans le conduit,
- sens de montage indiqué sur le composant,
- mise en oeuvre horizontale ou verticale et avec n'importe quel angle,

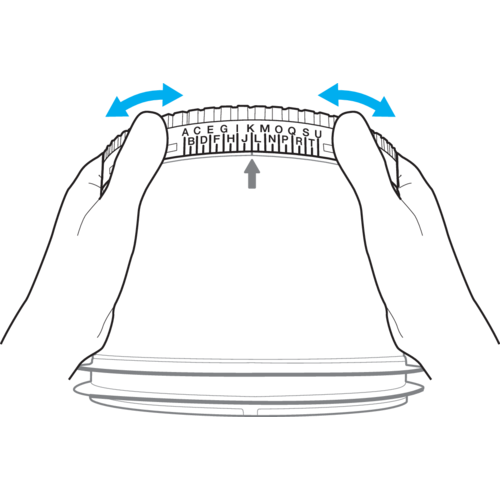

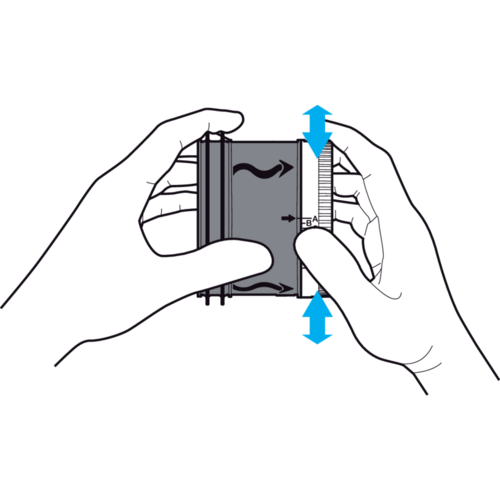

- réglage manuel et sans outil du débit souhaité en retirant ou non la cale et en tournant la bague rotative,
- distance de réserve avec un grille, un T, un coude : 1D extraction et 3D en soufflage.
| Références | Précision de débit | Matière de l'isolant |
|---|---|---|
| 11016316 | ||
| 11016307 - MR Modulo Ø 80 - 20-60 m³/h | +/- 5 m³/h > 50 m³/h +/-10% Qmax > 50 m³/h |
|
| 11016308 - MR Modulo ∅ 100 - 15-90 m³/h | +/- 5 m³/h > 50 m³/h +/-10% Qmax > 50 m³/h |
|
| 11016309 - MR Modulo ∅ 125 - 15-85 m³/h | +/- 5 m³/h > 50 m³/h +/-10% Qmax > 50 m³/h |
|
| 11016310 - MR Modulo ∅ 125 - 100-190 m³/h | +/-10% Qmax |
|
| 11016311 - MR Modulo ∅ 150 - 100-240 m³/h | +/-10% |
|
| 11016312 - MR Modulo ∅ 160 - 100-240 m³/h | +/-10% |
|
| 11016313 - MR Modulo ∅ 200 - 225-400 m³/h | +/-10% |
|
| 11016314 - MR Modulo ∅ 250 - 300-650 m³/h | +/-10% |
| Références | A (mm) | E (mm) | F (mm) | Ø B (mm) | Ø N (mm) | Ø nominal conduit (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|
| 11016316 | |||||||
| 11016307 - MR Modulo Ø 80 - 20-60 m³/h | 65 |
14 |
15 |
85 |
76 |
80 |
0,08 |
| 11016308 - MR Modulo ∅ 100 - 15-90 m³/h | 70 |
14 |
13 |
105 |
92 |
100 |
0,12 |
| 11016309 - MR Modulo ∅ 125 - 15-85 m³/h | 70 |
14 |
13 |
132 |
116 |
125 |
0,15 |
| 11016310 - MR Modulo ∅ 125 - 100-190 m³/h | 110 |
14 |
17 |
132 |
116 |
125 |
0,17 |
| 11016311 - MR Modulo ∅ 150 - 100-240 m³/h | 118 |
14 |
19 |
153 |
147 |
150 |
0,37 |
| 11016312 - MR Modulo ∅ 160 - 100-240 m³/h | 118 |
14 |
19 |
167 |
153 |
160 |
0,37 |
| 11016313 - MR Modulo ∅ 200 - 225-400 m³/h | 144 |
20 |
23 |
210 |
190 |
200 |
0,59 |
| 11016314 - MR Modulo ∅ 250 - 300-650 m³/h | 180 |
20 |
26 |
262 |
238 |
250 |
1,02 |
| Références | Plage de débit d'air (m³/h) | Plage de pression (Pa) |
|---|---|---|
| 11016316 | ||
| 11016307 - MR Modulo Ø 80 - 20-60 m³/h | 20-60 |
50-200 |
| 11016308 - MR Modulo ∅ 100 - 15-90 m³/h | 15-90 |
50-200 |
| 11016309 - MR Modulo ∅ 125 - 15-85 m³/h | 15-90 |
50-200 |
| 11016310 - MR Modulo ∅ 125 - 100-190 m³/h | 100-190 |
50-200 |
| 11016311 - MR Modulo ∅ 150 - 100-240 m³/h | 100-240 |
50-250 |
| 11016312 - MR Modulo ∅ 160 - 100-240 m³/h | 100-240 |
50-250 |
| 11016313 - MR Modulo ∅ 200 - 225-400 m³/h | 225-400 |
50-250 |
| 11016314 - MR Modulo ∅ 250 - 300-650 m³/h | 300-650 |
50-250 |
| Références | Classement au feu |
|---|---|
| 11016316 | |
| 11016307 - MR Modulo Ø 80 - 20-60 m³/h | M1 |
| 11016308 - MR Modulo ∅ 100 - 15-90 m³/h | M1 |
| 11016309 - MR Modulo ∅ 125 - 15-85 m³/h | M1 |
| 11016310 - MR Modulo ∅ 125 - 100-190 m³/h | M1 |
| 11016311 - MR Modulo ∅ 150 - 100-240 m³/h | M1 |
| 11016312 - MR Modulo ∅ 160 - 100-240 m³/h | M1 |
| 11016313 - MR Modulo ∅ 200 - 225-400 m³/h | M1 |
| 11016314 - MR Modulo ∅ 250 - 300-650 m³/h | M1 |
