VAV XVA Standard
Système de régulation de débit
VAV XVA Standard
Système de régulation de débit
La VAV régule précisément un débit suivant un signal quelle que soit la variation de pression pour adapter la quantité d'air au juste besoin.
VAV XVA Standard

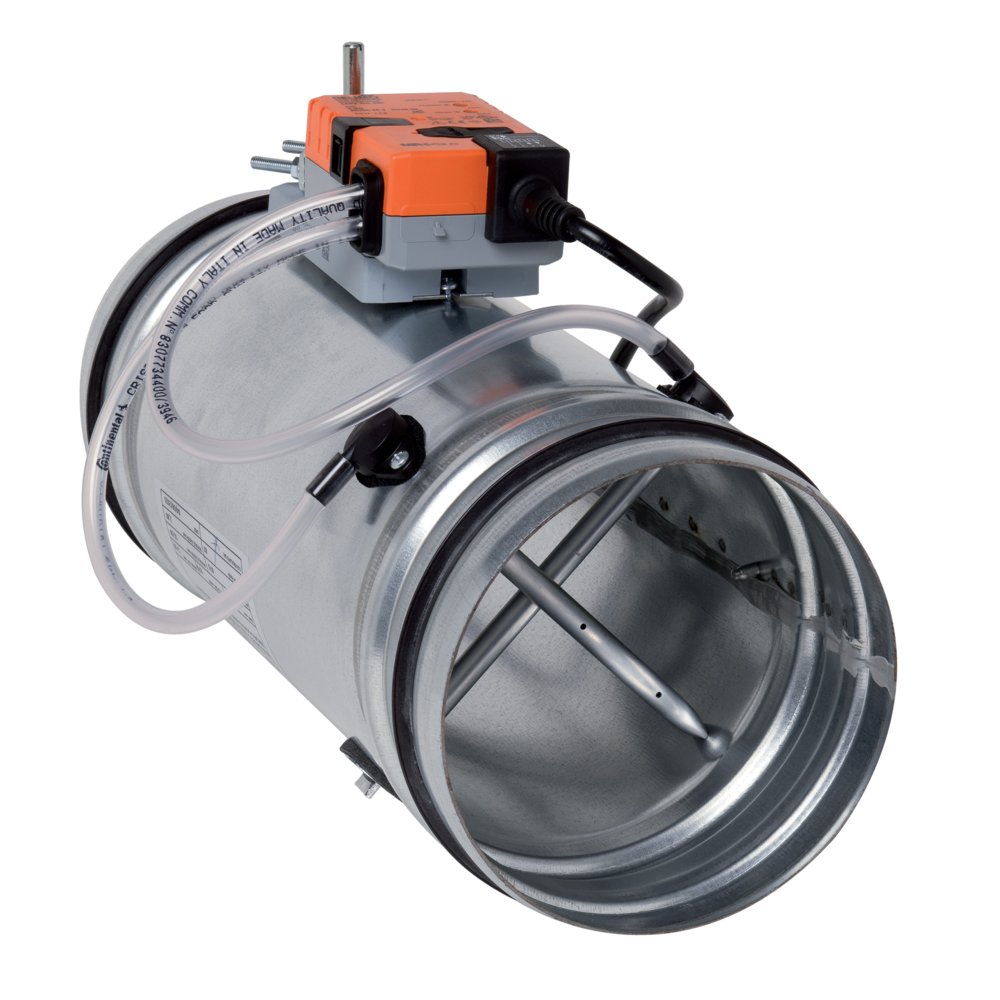

La VAV est un régulateur de débit qui fait varier son débit selon un signal extérieur (sonde, GTB/GTC, etc.). Ses sondes de pression intégrées permettent de maintenir le débit selon le signal reçu, quelles que soient les variations de pression. Ainsi, le débit est maintenu au juste besoin pour plus de confort, de QAI et de gains énergétiques
Selon un signal externe 0-10V ou 2-10V, la VAV va moduler le débit d'air sur une large plage de débits de manière précise grâce à ses prises de pression intégrées. Les débits min et max sont réglables sur site via l'application Belimo ou l'outil de paramétrage associé.
- corps et volet en acier galvanisé,
- volet avec joint,
- étanchéité classe C,
- moteur Belimo paramétrable sur site,
- fonctionnement avec des capteurs CO2 ou thermostat.
- s'insère directement entre deux conduits circulaires,
- montage horizontal ou vertical,
- sens du flux d'air indiqué sur le composant,
- modification des débits mini/maxi sur site possible,
- alimentation 24V AC.
| Références | Précision de débit |
|---|---|
| 11017050 - VAV CIRCULAIRE XVA D125 | 5% (> 2m/s ) |
| 11017051 - VAV CIRCULAIRE XVA D160 | 5% (> 2m/s) |
| 11017052 - VAV CIRCULAIRE XVA D200 | 5% ( > 2m/s ) |
| 11017053 - VAV CIRCULAIRE XVA D250 | 5% (> 2m/s ) |
| 11017054 - VAV CIRCULAIRE XVA D315 | 5% ( > 2 m/s ) |
| 11017055 - VAV CIRCULAIRE XVA D400 | 5% ( > 2 m/s) |
| 11017056 - VAV CIRCULAIRE XVA D500 | 5% ( > 2m/s ) |
| 11017183 - VAV CIRCULAIRE XVA D125 | |
| 11017184 - VAV CIRCULAIRE XVA D160 | |
| 11017185 - VAV CIRCULAIRE XVA D200 | |
| 11017186 - VAV CIRCULAIRE XVA D250 | |
| 11017187 - VAV CIRCULAIRE XVA D315 | |
| 11017189 - VAV CIRCULAIRE XVA D400 | |
| 11017190 - VAV CIRCULAIRE XVA D500 | |
| 11017211 - VAV CIRCULAIRE XVA D100 |
| Références | L (mm) | Ø (mm) | Ø extérieur (mm) | Poids (kg) |
|---|---|---|---|---|
| 11017050 - VAV CIRCULAIRE XVA D125 | 400 |
125 |
122 |
2.5 |
| 11017051 - VAV CIRCULAIRE XVA D160 | 400 |
160 |
157 |
3 |
| 11017052 - VAV CIRCULAIRE XVA D200 | 400 |
200 |
197 |
3.5 |
| 11017053 - VAV CIRCULAIRE XVA D250 | 580 |
250 |
247 |
5 |
| 11017054 - VAV CIRCULAIRE XVA D315 | 580 |
315 |
312 |
6 |
| 11017055 - VAV CIRCULAIRE XVA D400 | 650 |
400 |
397 |
8 |
| 11017056 - VAV CIRCULAIRE XVA D500 | 850 |
500 |
497 |
12.5 |
| 11017183 - VAV CIRCULAIRE XVA D125 | 310 |
125 |
124 |
1.5 |
| 11017184 - VAV CIRCULAIRE XVA D160 | 400 |
160 |
159 |
2 |
| 11017185 - VAV CIRCULAIRE XVA D200 | 400 |
200 |
199 |
2,5 |
| 11017186 - VAV CIRCULAIRE XVA D250 | 400 |
250 |
249 |
3 |
| 11017187 - VAV CIRCULAIRE XVA D315 | 500 |
315 |
314 |
5 |
| 11017189 - VAV CIRCULAIRE XVA D400 | 630 |
400 |
399 |
6.5 |
| 11017190 - VAV CIRCULAIRE XVA D500 | 630 |
500 |
499 |
10 |
| 11017211 - VAV CIRCULAIRE XVA D100 | 310 |
100 |
1,5 |
| Références | Débit nominal (m³/h) | Plage de débit d'air (m³/h) | Plage de pression (Pa) |
|---|---|---|---|
| 11017050 - VAV CIRCULAIRE XVA D125 | 90-530 |
50-1000 |
|
| 11017051 - VAV CIRCULAIRE XVA D160 | 150-870 |
50-1000 |
|
| 11017052 - VAV CIRCULAIRE XVA D200 | 230-1360 |
50-1000 |
|
| 11017053 - VAV CIRCULAIRE XVA D250 | 350-2120 |
50-1000 |
|
| 11017054 - VAV CIRCULAIRE XVA D315 | 560-3365 |
50-1000 |
|
| 11017055 - VAV CIRCULAIRE XVA D400 | 900-5425 |
50-1000 |
|
| 11017056 - VAV CIRCULAIRE XVA D500 | 1400-8480 |
50-1000 |
|
| 11017183 - VAV CIRCULAIRE XVA D125 | 53-530 |
50-1000 |
|
| 11017184 - VAV CIRCULAIRE XVA D160 | 87-870 |
20-1000 |
|
| 11017185 - VAV CIRCULAIRE XVA D200 | 138-1380 |
20-1000 |
|
| 11017186 - VAV CIRCULAIRE XVA D250 | 212-2120 |
20-1000 |
|
| 11017187 - VAV CIRCULAIRE XVA D315 | 337-3370 |
20-1000 |
|
| 11017189 - VAV CIRCULAIRE XVA D400 | 543-5430 |
20-1000 |
|
| 11017190 - VAV CIRCULAIRE XVA D500 | 848-8480 |
20-1000 |
|
| 11017211 - VAV CIRCULAIRE XVA D100 | 34-340 |
20-1000 |
| Références | Fréquence (Hz) | Intensité de protection (A) | Puissance consommée (W) | Alimentation électrique | Tension (V) |
|---|---|---|---|---|---|
| 11017050 - VAV CIRCULAIRE XVA D125 | 50/60 |
6 |
2.5 |
Monophasée |
24 |
| 11017051 - VAV CIRCULAIRE XVA D160 | 50/60 |
6 |
4.5 |
Monophasée |
24 |
| 11017052 - VAV CIRCULAIRE XVA D200 | 50/60 |
6 |
4.5 |
Monophasée |
24 |
| 11017053 - VAV CIRCULAIRE XVA D250 | 50/60 |
6 |
4.5 |
Monophasée |
24 |
| 11017054 - VAV CIRCULAIRE XVA D315 | 50/60 |
6 |
4.5 |
Monophasée |
24 |
| 11017055 - VAV CIRCULAIRE XVA D400 | 50/60 |
6 |
4.5 |
Monophasée |
24 |
| 11017056 - VAV CIRCULAIRE XVA D500 | 50/60 |
6 |
4.5 |
Monophasée |
24 |
| 11017183 - VAV CIRCULAIRE XVA D125 | IP54 |
Monophasée |
24 |
||
| 11017184 - VAV CIRCULAIRE XVA D160 | IP54 |
Monophasée |
24 |
||
| 11017185 - VAV CIRCULAIRE XVA D200 | IP54 |
Monophasée |
24 |
||
| 11017186 - VAV CIRCULAIRE XVA D250 | IP54 |
24 |
|||
| 11017187 - VAV CIRCULAIRE XVA D315 | IP54 |
Monophasée |
24 |
||
| 11017189 - VAV CIRCULAIRE XVA D400 | IP54 |
Monophasée |
24 |
||
| 11017190 - VAV CIRCULAIRE XVA D500 | IP54 |
Monophasée |
24 |
||
| 11017211 - VAV CIRCULAIRE XVA D100 | IP54 |
24 |
| Références | Classement au feu |
|---|---|
| 11017050 - VAV CIRCULAIRE XVA D125 | A1 |
| 11017051 - VAV CIRCULAIRE XVA D160 | A1 |
| 11017052 - VAV CIRCULAIRE XVA D200 | A1 |
| 11017053 - VAV CIRCULAIRE XVA D250 | A1 |
| 11017054 - VAV CIRCULAIRE XVA D315 | A1 |
| 11017055 - VAV CIRCULAIRE XVA D400 | A1 |
| 11017056 - VAV CIRCULAIRE XVA D500 | A1 |
| 11017183 - VAV CIRCULAIRE XVA D125 | A1 |
| 11017184 - VAV CIRCULAIRE XVA D160 | A1 |
| 11017185 - VAV CIRCULAIRE XVA D200 | A1 |
| 11017186 - VAV CIRCULAIRE XVA D250 | A1 |
| 11017187 - VAV CIRCULAIRE XVA D315 | A1 |
| 11017189 - VAV CIRCULAIRE XVA D400 | A1 |
| 11017190 - VAV CIRCULAIRE XVA D500 | A1 |
| 11017211 - VAV CIRCULAIRE XVA D100 |
