Cartouche coupe feu CT
Cartouche et bouche de terminal

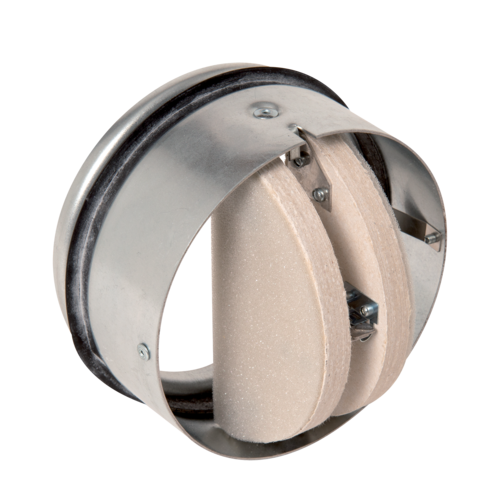

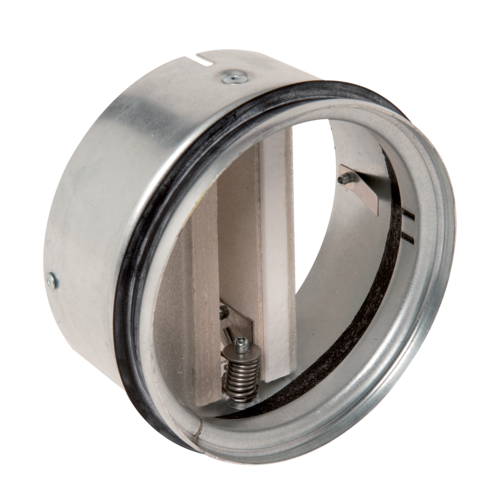

Cartouche coupe feu CT
Cartouche et bouche de terminal
Les Cartouches Coupe-feu CT-1 et CT-2 ont pour but d'empêcher la propagation du feu en fermant le conduit d'air au niveau de structures anti-feu, les cartouches sont utilisées à destination des bâtiments tertiaires et industriels.
Cartouche coupe feu CT
Les cartouches coupe-feu CT-1 et CT-2 font partie de la gamme de clapets terminaux à destination des bâtiments tertiaires et industriels. Disponibles en degré coupe-feu de 60 ou 120 minutes, ces clapets terminaux permettent de restaurer le degré coupe-feu d'une paroi en fin de conduit aéraulique dans les réseaux de VMC.
Les Cartouches Coupe-feu CT-1 et CT-2 s'insèrent dans un conduit aéraulique en partie terminale. En cas d'incendie, les clapets terminaux coupe-feu se ferment et empêchent le feu et les fumées de se répandre dans le conduit et à travers les cloisons.
- certifié NF S 61937-1 et NF S 61937-5
- certifié CE selon EN15650,
-
classement de résistance au feu :
- CT-1 = EI 60 S - (Ve Ho i↔o) sous 300 Pa,
- CT-2 = EI 120 S - (Ve i↔o) sous 300 Pa,
- CT-2 = EI 90 S - (Ho i↔o) sous 300 Pa.
- fermeture du clapet terminal par déclenchement du fusible thermique.
-
installations possibles :
- à l’intérieur de la gaine dans les traversées de la cloison coupe-feu,
- au bout de la gaine devant la bouche de ventilation.
- l'axe de la lame doit être horizontal ou vertical.
1 : Corps 2 : Lame 3 : Fusible
| Références | C (mm) | Ø nominal conduit (mm) | Poids (kg) |
|---|---|---|---|
| 11040450 - Cartouche Coupe-Feu CT-1 Diamètre 100 (EI60S) | 17,5 |
100 |
0,3 |
| 11040451 - Cartouche Coupe-Feu CT-1 Diamètre 125 (EI60S) | 30,2 |
125 |
0,4 |
| 11040452 - Cartouche Coupe-Feu CT-1 Diamètre 160 (EI60S) | 48 |
160 |
0,55 |
| 11040453 - Cartouche Coupe-Feu CT-1 Diamètre 200 (EI120S) | 68 |
200 |
0,75 |
| 11040454 - Cartouche Coupe-Feu CT-2 Diamètre 100 (EI120S) | 17,5 |
100 |
0,3 |
| 11040455 - Cartouche Coupe-Feu CT-2 Diamètre 120 (EI120S) | 30,2 |
125 |
0,4 |
| 11040456 - Cartouche Coupe-Feu CT-2 Diamètre 160 (EI120S) | 48 |
160 |
0,55 |
| 11040457 - Cartouche Coupe-Feu CT-2 Diamètre 200 (EI120S) | 68 |
200 |
0,75 |
- : 1391-CPR-0162
