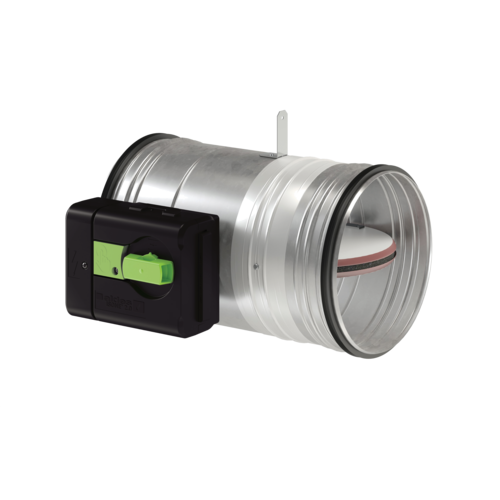

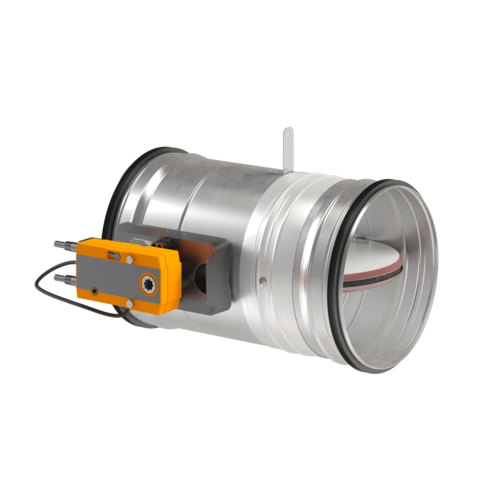

ISONE®2.1 Europe circulaire
Clapet coupe-feu
ISONE®2.1 Europe circulaire
Clapet coupe-feu
Les clapets ISONE 2 sont faciles à choisir : un seul modèle pour toutes les cloisons et tous les degré coupe-feu.
ISONE®2.1 Europe circulaire
> Clapets coupe-feu destinés aux batiments tertiaires (ERP, IGH)
> Ils restituent le degré coupe-feu des cloisons traversées par une gaine de ventilation.
> Equipé de fusible thermique de déclenchement 70°C par défaut
> Commandable par bobine électromagnétique 24/48Vcc à émission, 24Vcc ou 48Vcc à rupture
> Moteur de réarmement 24/48V
> Degré coupe-feu jusqu'à 120 minutes sur toutes les cloisons usuelles
> Ils restituent le degré coupe-feu des cloisons traversées par une gaine de ventilation.
> Equipé de fusible thermique de déclenchement 70°C par défaut
> Commandable par bobine électromagnétique 24/48Vcc à émission, 24Vcc ou 48Vcc à rupture
> Moteur de réarmement 24/48V
> Degré coupe-feu jusqu'à 120 minutes sur toutes les cloisons usuelles
Les + produits
- Un seul modèle de clapet pour toutes les cloisons : facile à choisir
- Poignée ergonomique de réarmement rapide : 2 secondes suffisent
- Axe inox en option pour environnements difficiles
- Boitier de commande déporté en option, 0,7 m ou 3 m
- Application ALDES SecurONE pour collecte et partage des données du clapet
- Mécanisme unique, du clapet le plus simple au plus équipé : facile à choisir, installer et maintenir
- Connectique BELIMO 24 V compatible avec modules MODBUS
- Nouveau clapet universel
- Boitier mécanisme ergonomique : poignée de réarmement rapide, large boîtier de connexion électrique.
- Logiciel Conceptor Ventilation : garantie de résultat grâce aux calcules de pertes de charges du réseau complet.
- Le clapet est ouvert en position d'attente.
- Il s'ouvre sur ordre du CMSI ou de la canne thermique et passe ainsi en position de sécurité (fermé).
- Il est réarmable à distance grâce à la motorisation.
- Certifié et conforme NF S 61937-5 et NF537
- Marqué CE selon EN 15650 : 1812-CPR-1837
- Etanchéité classe C selon EN 1751 en standard
- EI 120 S -500Pa sur mur et dalle béton, béton cellulaire, plaque de plâtre type F, montage déporté PROMAT/ Geostaff
- EXAP EN 15882-2:2015 : règles X.45 et X.46
- Gamme de D100 mm à D630 mm
- Certifié 150 cycles pour clapets autocommandés, 10000 cycles pour clapets télécommandés
- Mécanisme 100% évolutif
- Clapet unique adaptable sur toutes les parois
- Installation sur cloison légère avec chevêtre post montage
- Poignée de réarmement indiquant la position du clapet
- Large boîtier de raccordement électrique
- Axe inox en option pour environnement hostile
- Boîtier de commande déporté en option
- Faible pertes de charges
- Installation sans scellement sur cloison légère, même avec chevêtre post-montage
-
Montage encastré sur :
- Mur/ dalle béton et béton cellulaire
- Mur carreaux de plâtre
- Plaques de plâtre type A (1h) et type F (2h)
- Montage déporté sur PROMAT / GEOSTAF
- Positionnement sur cloisons légères grâce aux pattes d'installation
- EXAP EN 15882-2:2015, règles X.45 et X.46 : cotes de réservation étendues
- Respecter les rapports de classement au feu lors de la mise en œuvre
| Références | Section de passage d'air libre (dm²) | Matière de l'isolant |
|---|---|---|
| 11043026 - ISONE®2.1 Europe EIS Ø 100 mm | 0,51 |
|
| 11043028 - ISONE®2.1 Europe EIS Ø 125 mm | 0,89 |
|
| 11043029 - ISONE®2.1 Europe EIS Ø 160 mm | 1,57 |
|
| 11043036 - ISONE®2.1 Europe EIS Ø 200 mm | 2,59 |
|
| 11043037 - ISONE®2.1 Europe EIS Ø 250 mm | 4,22 |
|
| 11043092 - ISONE®2.1 Europe EIS Ø 315 mm | 6,93 |
|
| 11043093 - ISONE®2.1 Europe Ø 355 mm | 8,72 |
|
| 11043094 - ISONE®2.1 Europe Ø 400 mm | 11,24 |
|
| 11043095 - ISONE®2.1 Europe Ø 450 mm | 14,41 |
|
| 11043097 - ISONE®2.1 Europe Ø 500 mm | 17,97 |
|
| 11043098 - ISONE®2.1 Europe Ø 560 mm | 31,96 |
|
| 11043107 - ISONE®2.1 Europe Ø 630 mm | 38,75 |
|
| 11043145 - ISONE®2.1 Europe EIS Ø 100 mm M | 0,51 |
|
| 11043148 - ISONE®2.1 Europe EIS Ø 125 mm M | 0,89 |
|
| 11043149 - ISONE®2.1 Europe EIS Ø 160 mm M | 1,57 |
|
| 11043156 - ISONE®2.1 Europe EIS Ø 200 mm M | 2,59 |
|
| 11043157 - ISONE®2.1 Europe EIS Ø 250 mm M | 4,22 |
|
| 11043159 - ISONE®2.1 Europe EIS Ø 355 mm M | 6,93 |
|
| 11043158 - ISONE®2.1 Europe EIS Ø 315 mm M | 8,72 |
|
| 11043160 - ISONE®2.1 Europe Ø 400 mm M | 11,24 |
|
| 11043166 - ISONE®2.1 Europe Ø 450 mm M | 14,41 |
|
| 11043167 - ISONE®2.1 Europe Ø 500 mm M | 17,97 |
|
| 11043168 - ISONE®2.1 Europe Ø 560 mm M | 31,96 |
|
| 11043169 - ISONE®2.1 Europe Ø 630 mm M | 38,75 |
> ISONE®2.1 PM : D100 à D500 > ISONE®2.1 GM : D560 à D630
| Références | A (mm) | B (mm) | C (°) | D (°) | J (mm) | K (mm) | L (mm) | Ø (mm) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 11043026 - ISONE®2.1 Europe EIS Ø 100 mm | 97 |
70 |
45 |
18 |
100 |
1,8 |
|||
| 11043028 - ISONE®2.1 Europe EIS Ø 125 mm | 97 |
70 |
32 |
8 |
125 |
2,2 |
|||
| 11043029 - ISONE®2.1 Europe EIS Ø 160 mm | 97 |
70 |
15 |
160 |
2,8 |
||||
| 11043036 - ISONE®2.1 Europe EIS Ø 200 mm | 97 |
70 |
200 |
3,5 |
|||||
| 11043037 - ISONE®2.1 Europe EIS Ø 250 mm | 97 |
70 |
250 |
3,7 |
|||||
| 11043092 - ISONE®2.1 Europe EIS Ø 315 mm | 127 |
40 |
315 |
5,6 |
|||||
| 11043093 - ISONE®2.1 Europe Ø 355 mm | 127 |
40 |
355 |
7,6 |
|||||
| 11043094 - ISONE®2.1 Europe Ø 400 mm | 127 |
40 |
400 |
8,4 |
|||||
| 11043095 - ISONE®2.1 Europe Ø 450 mm | 127 |
40 |
450 |
9,1 |
|||||
| 11043097 - ISONE®2.1 Europe Ø 500 mm | 127 |
40 |
500 |
10,3 |
|||||
| 11043098 - ISONE®2.1 Europe Ø 560 mm | 202 |
665 |
605 |
560 |
25,6 |
||||
| 11043107 - ISONE®2.1 Europe Ø 630 mm | 254 |
735 |
675 |
630 |
32,3 |
||||
| 11043145 - ISONE®2.1 Europe EIS Ø 100 mm M | 97 |
70 |
45 |
18 |
100 |
1,8 |
|||
| 11043148 - ISONE®2.1 Europe EIS Ø 125 mm M | 97 |
70 |
32 |
8 |
125 |
2,2 |
|||
| 11043149 - ISONE®2.1 Europe EIS Ø 160 mm M | 97 |
70 |
15 |
160 |
2,8 |
||||
| 11043156 - ISONE®2.1 Europe EIS Ø 200 mm M | 97 |
70 |
200 |
3,5 |
|||||
| 11043157 - ISONE®2.1 Europe EIS Ø 250 mm M | 97 |
70 |
250 |
3,7 |
|||||
| 11043159 - ISONE®2.1 Europe EIS Ø 355 mm M | 127 |
40 |
355 |
5,6 |
|||||
| 11043158 - ISONE®2.1 Europe EIS Ø 315 mm M | 127 |
40 |
315 |
7,6 |
|||||
| 11043160 - ISONE®2.1 Europe Ø 400 mm M | 127 |
40 |
400 |
8,4 |
|||||
| 11043166 - ISONE®2.1 Europe Ø 450 mm M | 127 |
40 |
450 |
9,1 |
|||||
| 11043167 - ISONE®2.1 Europe Ø 500 mm M | 127 |
40 |
500 |
10,3 |
|||||
| 11043168 - ISONE®2.1 Europe Ø 560 mm M | 202 |
665 |
605 |
560 |
25,6 |
||||
| 11043169 - ISONE®2.1 Europe Ø 630 mm M | 254 |
735 |
675 |
630 |
32,3 |
| Références | Perte de charge à 2 m/s (Pa) | Perte de charge à 4 m/s (Pa) | Perte de charge à 6 m/s (Pa) | Perte de charge à 8 m/s (Pa) | Perte de charge à 10 m/s (Pa) | Perte de charge à 12 m/s (Pa) |
|---|---|---|---|---|---|---|
| 11043026 - ISONE®2.1 Europe EIS Ø 100 mm | 3 |
10 |
22 |
39 |
61 |
87 |
| 11043028 - ISONE®2.1 Europe EIS Ø 125 mm | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043029 - ISONE®2.1 Europe EIS Ø 160 mm | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043036 - ISONE®2.1 Europe EIS Ø 200 mm | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043037 - ISONE®2.1 Europe EIS Ø 250 mm | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043092 - ISONE®2.1 Europe EIS Ø 315 mm | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043093 - ISONE®2.1 Europe Ø 355 mm | 1 |
4 |
7 |
12 |
18 |
25 |
| 11043094 - ISONE®2.1 Europe Ø 400 mm | 1 |
3 |
7 |
11 |
16 |
23 |
| 11043095 - ISONE®2.1 Europe Ø 450 mm | 1 |
3 |
6 |
9 |
14 |
19 |
| 11043097 - ISONE®2.1 Europe Ø 500 mm | 1 |
3 |
5 |
8 |
13 |
18 |
| 11043098 - ISONE®2.1 Europe Ø 560 mm | 1 |
2 |
5 |
9 |
14 |
21 |
| 11043107 - ISONE®2.1 Europe Ø 630 mm | 1 |
4 |
8 |
15 |
23 |
34 |
| 11043145 - ISONE®2.1 Europe EIS Ø 100 mm M | 3 |
10 |
22 |
39 |
61 |
87 |
| 11043148 - ISONE®2.1 Europe EIS Ø 125 mm M | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043149 - ISONE®2.1 Europe EIS Ø 160 mm M | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043156 - ISONE®2.1 Europe EIS Ø 200 mm M | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043157 - ISONE®2.1 Europe EIS Ø 250 mm M | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043159 - ISONE®2.1 Europe EIS Ø 355 mm M | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043158 - ISONE®2.1 Europe EIS Ø 315 mm M | 1 |
4 |
7 |
12 |
18 |
25 |
| 11043160 - ISONE®2.1 Europe Ø 400 mm M | 1 |
3 |
7 |
11 |
16 |
23 |
| 11043166 - ISONE®2.1 Europe Ø 450 mm M | 1 |
3 |
6 |
9 |
14 |
19 |
| 11043167 - ISONE®2.1 Europe Ø 500 mm M | 1 |
3 |
5 |
8 |
13 |
18 |
| 11043168 - ISONE®2.1 Europe Ø 560 mm M | 1 |
2 |
5 |
9 |
14 |
21 |
| 11043169 - ISONE®2.1 Europe Ø 630 mm M | 1 |
4 |
8 |
15 |
23 |
34 |
- : 1812-CPR-1837
- 1: montage sur mur béton EI120
- 2: montage sur dalle béton EI120
- 3: montage sur cloison légère EI120 avec talons additionnels
- 4 : montage sur carreaux de plätre EI120 avec talons additionnels
- 5: montage sur cloison légère EI60 avec chevetre post montage
