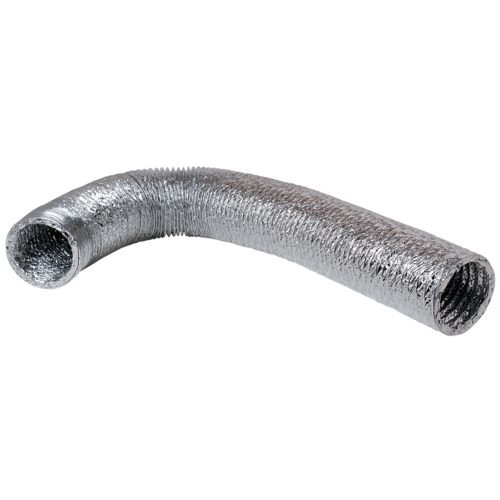

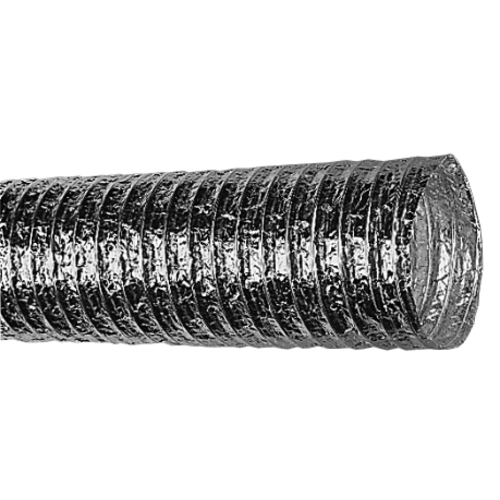

ALGAINE Alu
Conduit flexible souple
ALGAINE Alu
Conduit flexible souple
L'ALGAINE Alu permet de raccorder un réseau rigide et un terminal et garantit une grande étanchéité et une grande résistance mécanique au déchirement.

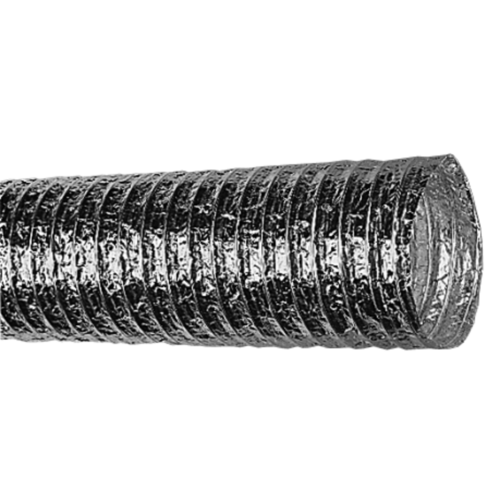

ALGAINE Alu
L'ALGAINE Alu permet de raccorder un réseau rigide et un terminal. L'utilisation de polyester entre les feuilles d'aluminium garantit une meilleure étanchéité et une résistance mécanique au déchirement de la gaine, en comparaison des gaines 100% aluminium.
Les + produits
- conduit compacté pour le transport et le stockage,
- meilleure étanchéité et résistance mécanique au déchirement que les gaines 100% aluminium,
- classement au feu M0.
- laminés (90 microns) d'aluminium et de polyester collés autour d'un fil acier en spirale,
-
conditionnement :
- Ø 80 : 10 m compactés en 60 cm,
- Ø 100 à Ø 250 : 10 m compactés en 50 cm,
- Ø 315 à Ø 500 : 10 m compactés en 60 cm.
- rayon de cintrage : 0,6 D,
- classement au feu M0 (A1).
- le raccordement sur le piquage ou la virole du plenum se fait par simple emboîtement,
- l'étanchéité sera assurée par de la bande aluminium type RAA,
- la fixation mécanique sera réalisée grâce à un collier de serrage type collier polyvalent ou CSF,
- le raccordement de 2 longueurs se fait par un RM (raccord mâle).
| Références | Section de passage d'air libre (m²) | Température maximum d'utilisation (°C) | Matière de l'isolant |
|---|---|---|---|
| 11091901 - Conduit ALGAINE aluminium M0 D80 - 10M | 0.02 |
250 |
|
| 11091902 - Conduit ALGAINE aluminium M0 D100 - 10M | 0.03 |
250 |
|
| 11091903 - Conduit ALGAINE aluminium M0 D125 - 10M | 0.05 |
250 |
|
| 11091904 - Conduit ALGAINE aluminium M0 D150 - 10M | 0.07 |
250 |
|
| 11091905 - Conduit ALGAINE aluminium M0 D160 - 10M | 0.08 |
250 |
|
| 11091906 - Conduit ALGAINE aluminium M0 D200 - 10M | 0.13 |
250 |
|
| 11091907 - Conduit ALGAINE aluminium M0 D250 - 10M | 0.2 |
250 |
|
| 11091908 - Conduit ALGAINE aluminium M0 D315 - 10M | 0.31 |
250 |
|
| 11091909 - Conduit ALGAINE aluminium M0 D355 - 10M | 0.4 |
250 |
|
| 11091910 - Conduit ALGAINE aluminium M0 D400 - 10M | 0.5 |
250 |
|
| 11091911 - Conduit ALGAINE aluminium M0 D450 - 10M | 0.64 |
250 |
|
| 11091912 - Conduit ALGAINE aluminium M0 D500 - 10M | 0.79 |
250 |
| Références | L (mm) | Ø (mm) | Poids (kg) | Rayon de cintrage |
|---|---|---|---|---|
| 11091901 - Conduit ALGAINE aluminium M0 D80 - 10M | 10000 |
80 |
4 |
0,6 D + 25 mm |
| 11091902 - Conduit ALGAINE aluminium M0 D100 - 10M | 10000 |
100 |
7,5 |
0,6 D + 25 mm |
| 11091903 - Conduit ALGAINE aluminium M0 D125 - 10M | 10000 |
125 |
5,4 |
0,6 D + 25 mm |
| 11091904 - Conduit ALGAINE aluminium M0 D150 - 10M | 10000 |
150 |
6 |
0,6 D + 25 mm |
| 11091905 - Conduit ALGAINE aluminium M0 D160 - 10M | 10000 |
160 |
6,2 |
0,6 D + 25 mm |
| 11091906 - Conduit ALGAINE aluminium M0 D200 - 10M | 10000 |
200 |
9,3 |
0,6 D + 25 mm |
| 11091907 - Conduit ALGAINE aluminium M0 D250 - 10M | 10000 |
250 |
9,72 |
0,6 D + 25 mm |
| 11091908 - Conduit ALGAINE aluminium M0 D315 - 10M | 10000 |
315 |
12,8 |
0,6 D + 25 mm |
| 11091909 - Conduit ALGAINE aluminium M0 D355 - 10M | 10000 |
355 |
14,2 |
0,6 D + 25 mm |
| 11091910 - Conduit ALGAINE aluminium M0 D400 - 10M | 10000 |
400 |
19,7 |
0,6 D + 25 mm |
| 11091911 - Conduit ALGAINE aluminium M0 D450 - 10M | 10000 |
450 |
17 |
0,6 D + 25 mm |
| 11091912 - Conduit ALGAINE aluminium M0 D500 - 10M | 10000 |
500 |
20 |
0,6 D + 25 mm |
